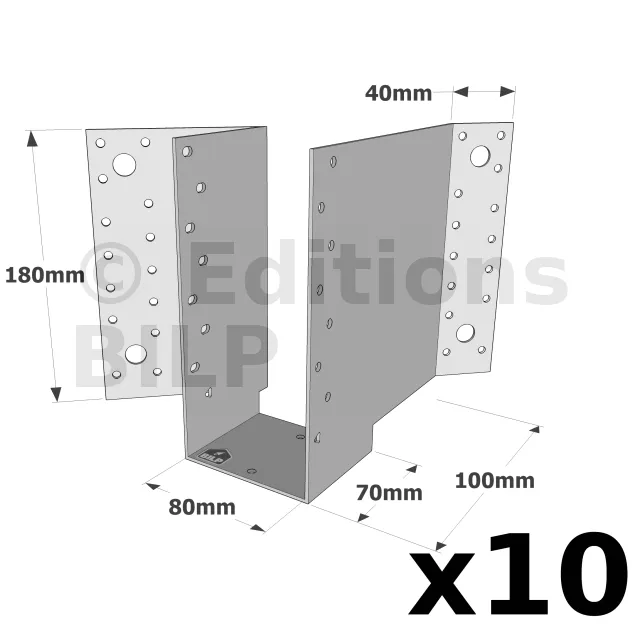

Sabot à 45° - Réf. S45G440/80/2_10
-
RéférenceS45G440/80/2_10
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois porté180mm
-
Hauteur maximale du bois porté270mm
-
Profondeur (C)70mm
-
Longueur d’aile (D)256mm
-
Perçages sur porteur Ø528
-
Perçages sur porteur Ø13 [mm]4
-
Perçages sur porté Ø5 [mm]14
-
Epaisseur2mm
-
Hauteur180mm
-
Profondeur (F)159mm

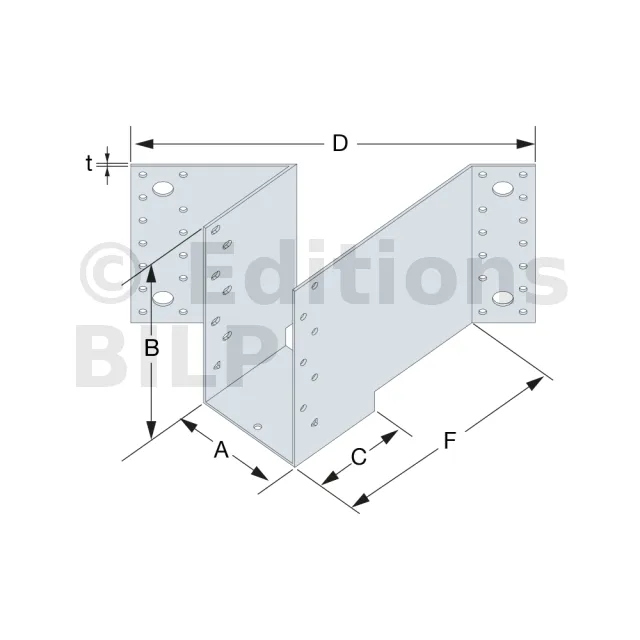

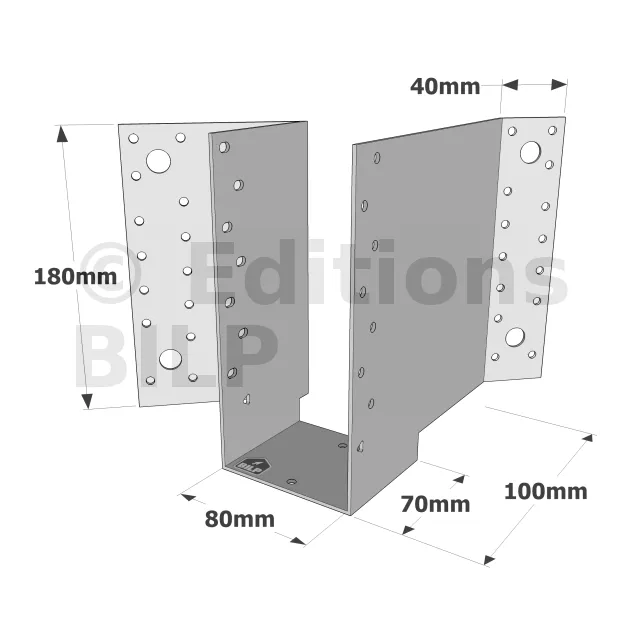

Sabot à 45°

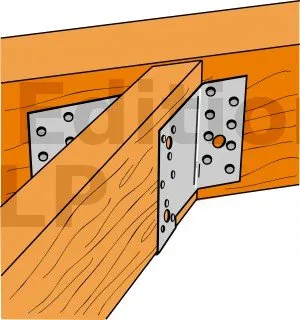

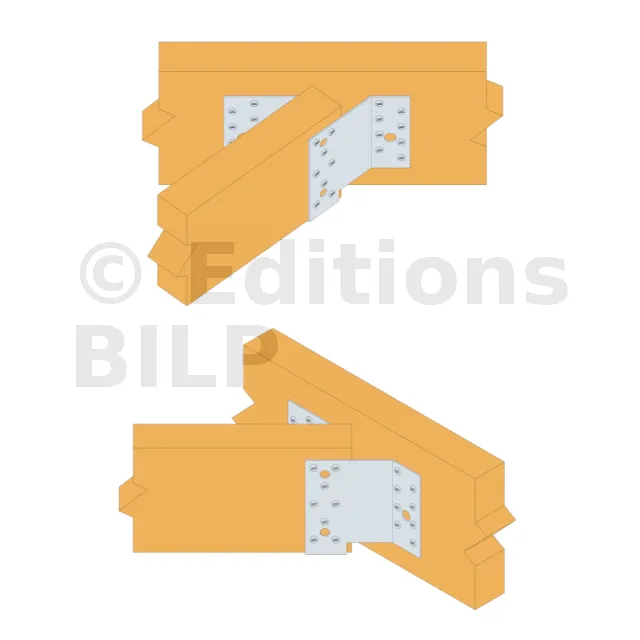

Ces sabots ont été développés pour répondre aux nombreux cas rencontrés dans la charpente où l‘angle à 45° s‘avère nécessaire. Ils sont généralement utilisés pour des applications horizontales mais peuvent s‘adapter à d‘autres utilisations.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 à 2 mm selon les modèles.
Avantages :
- Diverses largeurs disponibles.
Applications
Support :
- Porteur : Bois massif, bois composite, bois lamellé-collé, béton, acier.
- Porté : Bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation :
- Solives,
- 1/2 fermes,
- Arêtiers,
- Pauses.
Données techniques
Dimensions
Références | Dimensions poutre | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | Hauteur | A | B | C | D | F | t | Ø5 | Ø11 | Ø13 | Ø5 | |||
Min. | Max. | |||||||||||||
S45D250/38/1.5 | 38 | 106 | 159 | 38 | 104 | 38 | 171 | 80 | 1.5 | 16 | 2 | - | 16 | |
S45G250/38/1.5 | 38 | 106 | 159 | 38 | 104 | 38 | 171 | 80 | 1.5 | 16 | 2 | - | 16 | |
S45D320/64/2 | 63 | 128 | 192 | 64 | 130 | 70 | 233 | 142 | 2 | 18 | - | 4 | 10 | |
S45G320/64/2 | 63 | 128 | 192 | 64 | 130 | 70 | 233 | 142 | 2 | 18 | - | 4 | 10 | |
S45D380/76/2 | 75 | 152 | 228 | 76 | 152 | 70 | 250 | 155 | 2 | 26 | - | 4 | 12 | |
S45G380/76/2 | 75 | 152 | 228 | 76 | 152 | 70 | 250 | 155 | 2 | 26 | - | 4 | 12 | |
S45D440/80/2 | 80 | 180 | 270 | 80 | 180 | 70 | 256 | 159 | 2 | 28 | - | 4 | 14 | |
S45G440/80/2 | 80 | 180 | 270 | 80 | 180 | 70 | 256 | 159 | 2 | 28 | - | 4 | 14 | |
S45D500/100/2 | 100 | 200 | 300 | 100 | 200 | 70 | 286 | 179 | 2 | 34 | - | 4 | 18 | |
S45G500/100/2 | 100 | 200 | 300 | 100 | 200 | 70 | 286 | 179 | 2 | 34 | - | 4 | 18 |
Valeurs caractéristiques - Solive sur poutre
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
---|---|---|---|---|---|---|
Porteur | Porté | R1.k | R2.k | |||
Qté | Type | Qté | Type | |||
S45D250/38/1.5 | 16 | CNA4,0x50 | 8 | CNA4,0x35 | 5 | 4.9 |
S45G250/38/1.5 | 16 | CNA4,0x50 | 8 | CNA4,0x35 | 5 | 4.9 |
S45D320/64/2 | 18 | CNA4,0x50 | 10 | CNA4,0x35 | 14 | 3.2 |
S45G320/64/2 | 18 | CNA4,0x50 | 10 | CNA4,0x35 | 14 | 3.2 |
S45D380/76/2 | 26 | CNA4,0x50 | 12 | CNA4,0x50 | 16.2 | 4.2 |
S45G380/76/2 | 26 | CNA4,0x50 | 12 | CNA4,0x50 | 16.2 | 4.2 |
S45D440/80/2 | 28 | CNA4,0x50 | 14 | CNA4,0x50 | 18.5 | 5.6 |
S45G440/80/2 | 28 | CNA4,0x50 | 14 | CNA4,0x50 | 18.5 | 5.6 |
S45D500/100/2 | 34 | CNA4,0x50 | 18 | CNA4,0x50 | 23.4 | 8.3 |
S45G500/100/2 | 34 | CNA4,0x50 | 18 | CNA4,0x50 | 23.4 | 8.3 |
Valeurs caractéristiques - Bois sur béton
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
---|---|---|---|---|---|---|
Porteur | Porté | R1.k | R2.k | |||
Qté | Type | Qté | Type | |||
S45D250/38/1.5 | 2 | Ø10* | 5 | CNA4,0x35 | 4.9 | 1.5 |
S45G250/38/1.5 | 2 | Ø10* | 5 | CNA4,0x35 | 4.9 | 1.5 |
S45D320/64/2 | 4 | Ø12* | 10 | CNA4,0x50 | 14 | 3.2 |
S45G320/64/2 | 4 | Ø12* | 10 | CNA4,0x50 | 14 | 3.2 |
S45D380/76/2 | 4 | Ø12* | 12 | CNA4,0x50 | 16.2 | 4.2 |
S45G380/76/2 | 4 | Ø12* | 12 | CNA4,0x50 | 16.2 | 4.2 |
S45D440/80/2 | 4 | Ø12* | 14 | CNA4,0x50 | 18.5 | 5.6 |
S45G440/80/2 | 4 | Ø12* | 14 | CNA4,0x50 | 18.5 | 5.6 |
S45D500/100/2 | 4 | Ø12* | 18 | CNA4,0x50 | 23 | 8.3 |
S45G500/100/2 | 4 | Ø12* | 18 | CNA4,0x50 | 23 | 8.3 |
Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément.
Valeurs caractéristiques - connexion bois sur bois - avec vis connecteur SSH
Références | Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] [kN] | |||||
Porteur | Porté | R1,k | R2,k | |||
Qté | Type | Qté | Type | |||
S45D250/38/1.5 | 2 | SSH10.0x40 | 5 | CNA4.0x35 | 4.9 | 1.5 |
S45G250/38/1.5 | 2 | SSH10.0x40 | 5 | CNA4.0x35 | 4.9 | 1.5 |
S45D320/64/2 | 4 | SSH12.0x60 | 5 | CNA4.0x50 | 6.8 | 2.4 |
S45G320/64/2 | 4 | SSH12.0x60 | 5 | CNA4.0x50 | 6.8 | 2.4 |
S45D380/76/2 | 4 | SSH12.0x60 | 6 | CNA4.0x50 | 8.4 | 2.8 |
S45G380/76/2 | 4 | SSH12.0x60 | 6 | CNA4.0x50 | 8.4 | 2.8 |
S45D440/80/2 | 4 | SSH12.0x60 | 7 | CNA4.0x50 | 9 | 3.3 |
S45G440/80/2 | 4 | SSH12.0x60 | 7 | CNA4.0x50 | 9 | 3.3 |
S45D500/100/2 | 4 | SSH12.0x60 | 9 | CNA4.0x50 | 9.4 | 3.4 |
S45G500/100/2 | 4 | SSH12.0x60 | 9 | CNA4.0x50 | 9.4 | 3.4 |
La traction transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante.
L’épaisseur minimale du bois porteur est de 38 mm pour l’utilisation de SSH Ø10x40 et de 73 mm pour les SSH Ø12x60
Fixations
Porté :
- Pointes annelées CNA Ø4,0 x35 mm ou CNAØ 4,0 X 50 mm
- Tirefonds et boulons Ø10 ou Ø12 mm
Porteur :
Support bois :
- Pointes annelées CNA Ø4,0 x35 mm ou CNAØ 4,0 X 50 mm,
- Tirefonds ou boulons Ø10 ou Ø12 mm,
- SSH Ø 12.0 x 60 - 80 mm.
Support béton :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,
- Ancrage chimique : résine AT-HP + LMAS M10-120/25 ou LMAS M12-150/35 + tamis SH M16-130.
Support maçonnerie creuse :
Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH 16x130 ou LMAS M12-150/35 + tamis SH 20x130.

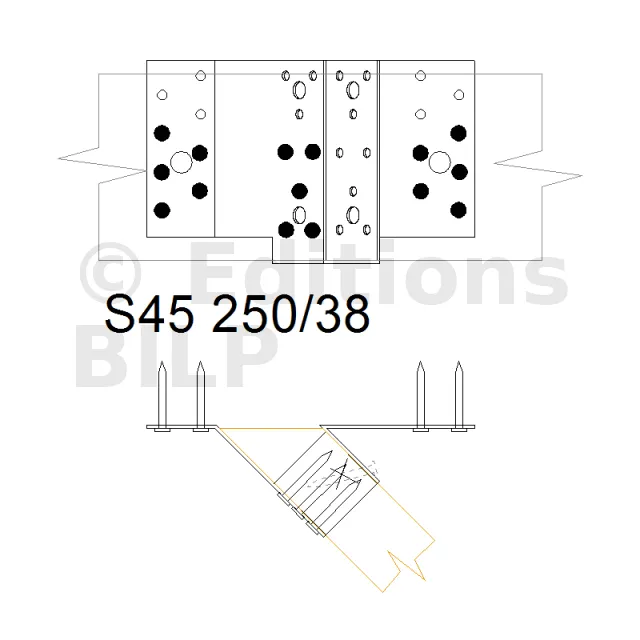

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
