Équerres d’assemblages - Réf. EA644/2
-
RéférenceEA644/2
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
MarqueSIMPSON Strong-Tie
-

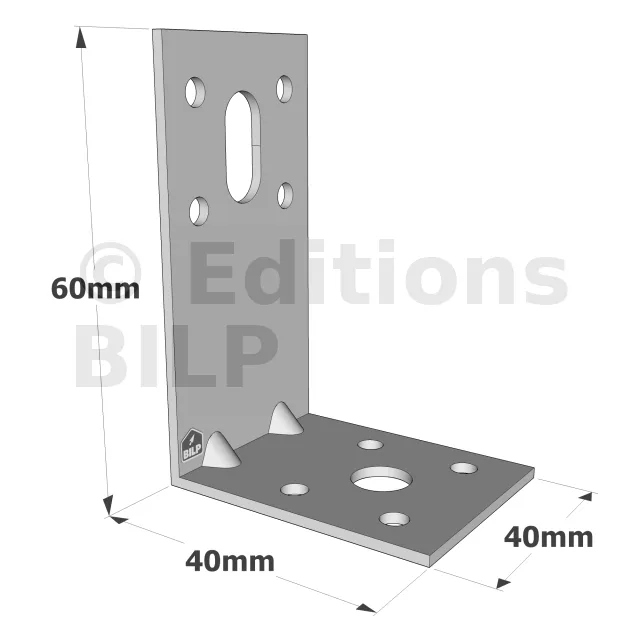

Perçages oblong Aile B10x20
-
Perçage Ø5 Aile B4
-
Perçage Ø5 Aile C4
-
Perçage Ø11 Aile C1
-
Code EAN3523140201191
Équerres d’assemblages
Les équerres d‘assemblage EA permettent de connecter des petites ossatures de menuiserie intérieures et extérieures.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : de 1,5 à 2,5 mm selon les modèles.
Avantages :
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton.
Applications
Support :
- Porteur : bois massif, bois composite, lamellé collé, fermes triangulées, profilés,...
- Porté : bois, béton, acier...
Domaines d’utilisation :
- Aménagements intérieurs
- Meubles, consoles,
- Petites ossatures,
- Encadrements de portes et fenêtres...
Dimensions et perçages
Dimensions [mm] | Perçages [mm] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Aile B | Aile C | |||||||||
Références | Largeur | Hauteur | Profondeur | Ep | Ø5 | Ø11 | Oblong | Ø5 | Ø11 | Oblong |
EA442/2 | 20 | 40 | 40 | 2 | 2 | — | — | 2 | — | — |
EA444/2 | 40 | 40 | 40 | 2 | 3 | — | — | 3 | — | — |
EA446/2 | 60 | 40 | 40 | 2 | 4 | — | — | 4 | — | — |
EA534/2 | 40 | 50 | 30 | 2 | 4 | 1 | — | 3 | — | — |
EA554/2 | 40 | 50 | 50 | 2 | 4 | 1 | — | 4 | 1 | — |
EA644/2 | 40 | 60 | 40 | 2 | 4 | — | 10x20 | 4 | 1 | — |
EA664/1,5 | 40 | 60 | 60 | 1.5 | 6 | — | 10x30 | 4 | — | 10x20 |
EA664/2 | 40 | 60 | 60 | 2 | 6 | — | 10x30 | 4 | — | 10x20 |
EA666/2 | 60 | 60 | 60 | 2 | 4 | — | 10x42 | 4 | — | 12x20 |
EA754/1,5 | 40 | 70 | 50 | 1.5 | 6 | — | 10x30 | 5 | — | 10x20 |
EA754/2 | 40 | 70 | 50 | 2 | 6 | — | 10x30 | 5 | — | 10x20 |
EA756/2 | 60 | 70 | 50 | 2 | 6 | — | 10x42 | 4 | — | 12x20 |
EA844/2 | 40 | 80 | 40 | 2 | 6 | — | 8x40 | 4 | — | 12x20 |
EA954/2,5 | 40 | 90 | 50 | 2.5 | 7 | — | 8x50 | 5 | — | 12x20 |
EA956/2,5 | 60 | 90 | 50 | 2.5 | 8 | — | 10x52 | 4 | — | 12x20 |
EA1064/2,5 | 40 | 100 | 60 | 2.5 | 7 | — | 8x50 | 5 | — | 12x20 |
EA1066/2,5 | 60 | 100 | 60 | 2.5 | 8 | — | 10x52 | 5 | — | 12x20 |
Fixations
Sur bois :
Sur béton :
- Chevilles à frapper HIPC 6-40/10 ou HIPC 8-60/20.
Sur métal :
- Boulons.
- Boulons HR.
- Rivets...
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
