Patte de solivage DROITE - 30x200x1.5mm - Réf. PSD200/30/1.5

bientôt DISPO

Expédition dans moins de 7 jours.

1€¹⁴

HT / Patte de solivage

(1.37 € TTC)

Largeur :
- 30mm
Patte de solivage :
- Droite
Hauteur patte de solivage :
- 200mm
Conditionnement :
- 1 pièce
Autres choix

Référence

PSD200/30/1.5
Conditionnement

1 pièce
Fabrication

française
Matériau

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque

SIMPSON Strong-Tie

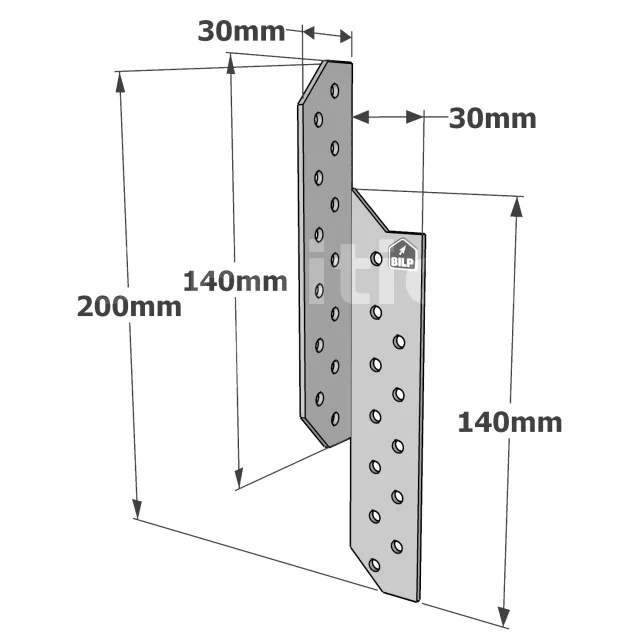

Largeur (C)

30mm
Hauteur (B)

200mm
Nombre de pointes par pattes de solivage

14
Epaisseur

1.5mm
Perçages

26Ø5mm

Patte de solivage droite ou gauche

Les pattes de solivage droites et gauches PSD/G permettent d‘assembler deux pièces de bois se chevauchant à 90°.

Caractéristiques :

Matière

Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
Épaisseur : 1,5 à 2 mm selon les modèles.

Avantages

Polyvalence d’utilisation.

Application

Support

Porteur : assemblage poutre/solive, sablière, chevron, tout assemblage chevauchant entre 2 pièces perpendiculaires, ...
Porté : bois massif, bois lamellé-collé, bois et profilés composites.

Domaines d’utilisation

Fixation d’éléments bois se croisant à 90°.

Données techniques

Dimensions et valeurs caractéristiques

Références	Dimensions [mm]						Perçages		Nb. pointes par connecteur	Résistances caractéristiques [kN]
	A	B	C	E	E1	Ep.	Nb.	Diamètre		CNA4.0x35		CNA4.0x50
										R1,k	R2,k	R1,k	R2,k
PSD180/30/1.5	30	180	30	120	120	1.5	22	Ø5	12	9	3.9	9	4.9
PSD200/30/1.5	30	200	30	140	140	1.5	26	Ø5	14	9	4.4	9	5.6
PSG200/30/1.5	30	200	30	140	140	1.5	26	Ø5	14	9	4.4	9	5.6
PSD200/30/2	30	200	30	140	140	2	26	Ø5	14	11.9	4.4	11.9	6.1
PSG200/30/2	30	200	30	140	140	2	26	Ø5	14	11.9	4.4	11.9	6.1
PSD200/45/2	45	200	45	140	140	2	39	Ø5	20	18.1	6.2	18.1	8.6
PSG200/45/2	45	200	45	140	140	2	39	Ø5	20	18.1	6.2	18.1	8.6
PSD220/45/2	45	220	45	160	160	2	45	Ø5	24	18.1	7.6	18.1	9.4
PSG220/45/2	45	220	45	160	160	2	45	Ø5	24	18.1	7.6	18.1	9.4

NB : Pour le charge ascendante d’un seul ancrage, divisez la valeur du tableau par 2.
(*) F1 charge ascendante par paire d’ancrages
(*) F2 charge latérale par paire d’ancrage

Fixation
Sur bois :

Pointes annelées CNAØ4.0,
Vis autoforeuses.

Fixation de pied de chevron avec plancher
