Tige filetée LMAS - Acier électrozingué classe 5.8 - Réf. LMAS1618128020_10
-
RéférenceLMAS1618128020_10
-
FabricationFrançaise
-
MatériauAcier électrozingué classe 5-8
-
MarqueSIMPSON Strong-Tie
-
Epaisseur maximale des pièces à fixer (tfix)20mm
-
Diamètre maximal du trou de la pièce à fixer (df)18mm
-
Diamètre perçage x profondeur minimale perçage (d0 x h1)18x128mm
-
Profondeur d’ancrage128mm
Tiges filetées acier GALVA (LMAS)
Les tiges filetées LMAS sont utilisées en complément des résines de scellement chimique Poly-GP, Poly-GPG, AT-HP et SET-XP.
Caractéristiques
Matière
- Acier de classe 5.8 électrozingué.
Avantages
- Marquage pour un positionnement optimal,
- Diamètres disponibles : M8 à M20.
Applications
Support
- Béton non fissuré,
- Pierre naturelle dure.
Domaines d’utilisation
- Racks, machines-outils,
- Portails, stores, gardes corps,

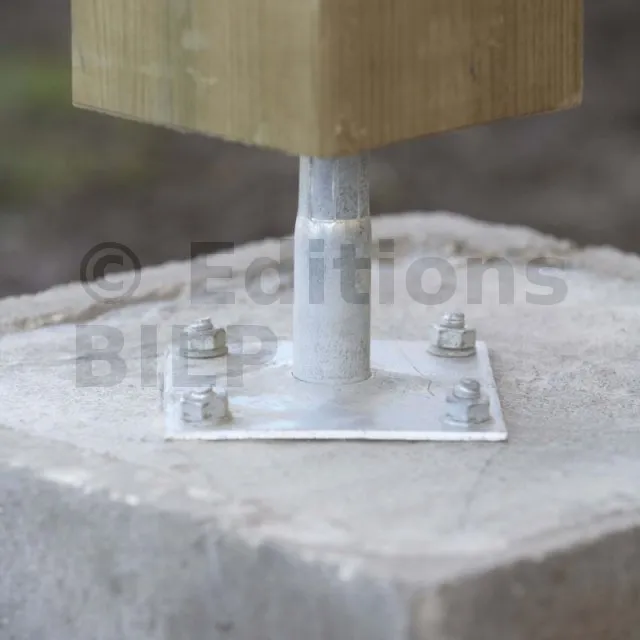

- Sabots de charpente, pieds de poteaux...

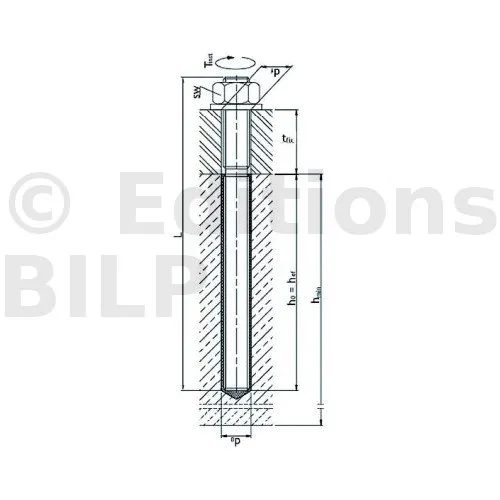

Dimensions
| Références | Code article | Ø filetage | Ep. max pce à fixer [tfix] [mm] | Ø max. pce à fixer [df] [mm] | Long. totale [L] [mm] |
|---|---|---|---|---|---|
| LMAS M8-95/20 | LMAS0810064020 | 8 | 20 | 10 | 95 |
| LMAS M10-120/25 | LMAS1012080025 | 10 | 25 | 12 | 120 |
| LMAS M10-155/60 | LMAS1012080060 | 10 | 60 | 12 | 155 |
| LMAS M12-150/35 | LMAS1214096035 | 12 | 35 | 14 | 150 |
| LMAS M12-185/70 | LMAS1214096070 | 12 | 70 | 14 | 185 |
| LMAS M16-170/20 | LMAS1618128020 | 16 | 20 | 18 | 170 |
| LMAS M16-200/50 | LMAS1618128050 | 16 | 50 | 18 | 200 |
| LMAS M20-240/50 | LMAS2022160050 | 20 | 50 | 22 | 240 |
| LMAS M12-250/120 | LMAS12140096120 | 12 | 120 | 14 | 250 |
