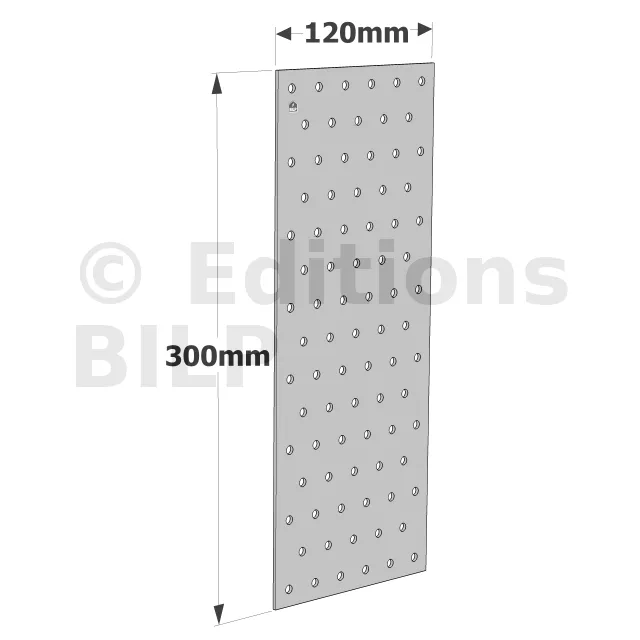

Plaques Perforées - Réf. NP20/120/300_25

bientôt DISPO
Expédition dans moins de 7 jours.
4€13
  HT  / plaque

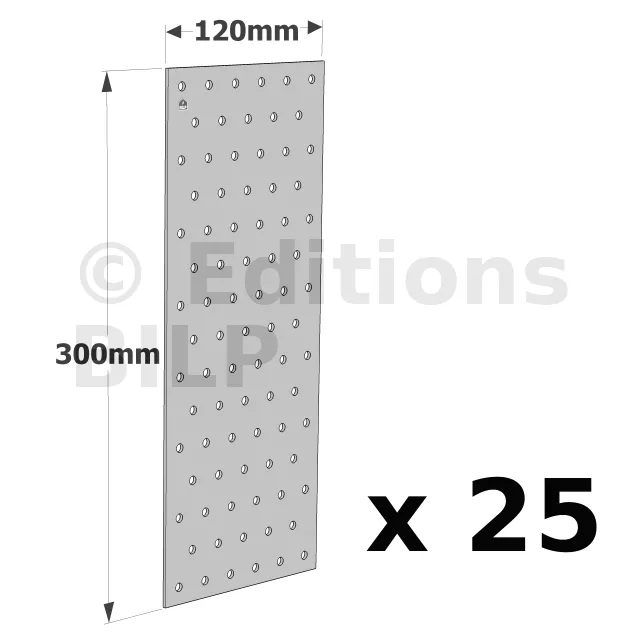

soit 103.25€ pour 25 plaques
(123.90 € TTC)
    • Pour l’intérieur
    • 120mm
    • 300mm
    • 25 pièces
  • Autres choix

  • Référence
    NP20/120/300_25
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346.
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    2mm
  • Trous de perçage
    83 Ø5

Plaques Perforées

Les plaques perforées NP sont utilisées dans diverses applications, notamment pour l’aboutage, lors de liaisons poteau-poutre et d’assemblages nécessitant un pliage sur chantier.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2 mm.

Avantages :

  • Grande polyvalence d’applications,
  • Peut être pliée sur chantier.

Applications

Support :

  • Porteur : bois massif, bois lamellé-collé, bois composite,...
  • Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés.

Domaines d’utilisation :

  • Liaison poteau/poutre,
  • Aboutage,
  • Réparations,
  • Assemblages nécessitant un pliage particulier sur chantier.

Dimensions et valeurs caractéristiques


RéférencesDimensions [mm]PerçagesValeurs Caractéristiques - 1 plaque [kN]
A B Ep. Qté Ø R1.k
NP20/40/120 40 120 2 9 Ø5 min (n x Rlat,k ; 17.8/kmod)
NP20/60/160 60 160 2 20 Ø5 min (n x Rlat,k ; 26.7/kmod)
NP20/60/200 60 200 2 25 Ø5 min (n x Rlat,k ; 26.7/kmod)
NP20/80/160 80 160 2 28 Ø5 min (n x Rlat,k ; 35.6/kmod)
NP20/80/180 80 180 2 32 Ø5 min (n x Rlat,k ; 35.6/kmod)
NP20/80/200 80 200 2 35 Ø5 min (n x Rlat,k ; 35.6/kmod)
NP20/80/220 80 220 2 39 Ø5 min (n x Rlat,k ; 35.6/kmod)
NP20/80/240 80 240 2 42 Ø5 min (n x Rlat,k ; 35.6/kmod)
NP20/100/160 100 160 2 36 Ø5 min (n x Rlat,k ; 44.6/kmod)
NP20/100/200 100 200 2 45 Ø5 min (n x Rlat,k ; 44.6/kmod)
NP20/100/240 100 240 2 54 Ø5 min (n x Rlat,k ; 44.6/kmod)
NP20/120/160 120 160 2 44 Ø5 min (n x Rlat,k ; 53.5/kmod)
NP20/120/220 120 220 2 61 Ø5 min (n x Rlat,k ; 53.5/kmod)
NP20/120/240 120 240 2 66 Ø5 min (n x Rlat,k ; 53.5/kmod)
NP20/120/260 120 260 2 72 Ø5 min (n x Rlat,k ; 53.5/kmod)
NP20/120/300 120 300 2 83 Ø5 min (n x Rlat,k ; 53.5/kmod)
NP20/140/200 140 200 2 65 Ø5 min (n x Rlat,k ; 62.4/kmod)
NP20/140/240 140 240 2 78 Ø5 min (n x Rlat,k ; 62.4/kmod)

Avec :

  • n : nombre de fixations
  • Rlat.k : résistance caractéristique au cisaillement d’une fixation
