Console de renfort

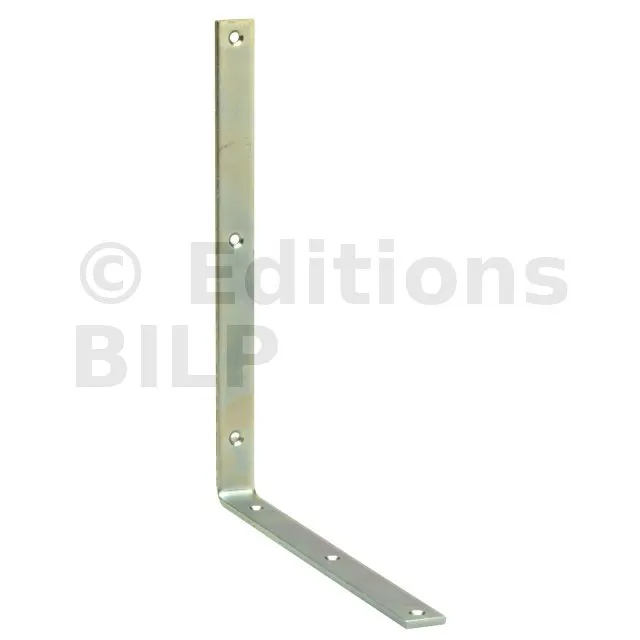

Console de renfort CRE
La console de renfort CRE est utilisée pour la fixation d‘étagères et d‘éléments décoratifs.
Caractéristiques
Matière
- Acier D11 suivant NF EN 10111,
- Finition électro-zinguée blanche suivant ISO 2081,
- Épaisseur : 4 mm.
Avantages
- Très bonne rigidité de l‘équerre,
- Perçages fraisés qui permettent aux vis de se fondre dans l‘épaisseur de l‘équerre.
Applications
Support
- Porteur : béton, maçonnerie, bois, acier,
- Porté : planchers ou bois massif, panneaux.
Domaines d’utilisation
- Etagère de rangement pour charges importantes,
- Appui de fenêtre,
- Support de comptoir,
- Ancrage de planches de coffrage, …
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 (chanfreiné Ø8.5) | Ø5 (chanfreiné Ø8.5) | |
| CRE50 | 50 | 50 | 18 | 4 | 2 | 2 |
| CRE70 | 70 | 70 | 18 | 4 | 2 | 2 |
| CRE100 | 100 | 100 | 18 | 4 | 3 | 3 |
| CRE120 | 120 | 120 | 18 | 4 | 3 | 3 |
| CRE140 | 140 | 140 | 18 | 4 | 3 | 3 |
| CRE160 | 160 | 160 | 20 | 4 | 3 | 3 |
| CRE190 | 190 | 190 | 20 | 4 | 3 | 3 |
| CRE250 | 250 | 250 | 20 | 4 | 3 | 3 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.
Fixation d’étagères sur support rigide
