Sabots à ailes extérieures, gamme SAE CLASSIQUE (épaisseur 2mm, profondeur 84mm) - Réf. SAE250/38/2
-
RéférenceSAE250/38/2
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Fabricationfrançaise
-
Hauteur minimale du bois porté116mm
-
Hauteur maximale du bois porté159mm
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)84mm
-
Epaisseur2mm
-
Perçages sur porteur Ø512
-
Perçages sur porteur Ø13 [mm]2
-
Perçages sur porté Ø5 [mm]7
-
Fixation BOIS/BOIS - clouage totalPorteur : 12 ; Porté : 7 ; type : pointes annelées CNA Ø 4.0 x 35 mm ou vis CSA Ø 5.0 x 35 mm
-
Fixation BOIS/BOIS - clouage partielPorteur : 6 ; Porté : 4 ; type : pointes annelées CNA Ø 4.0 x 35 mm ou vis CSA Ø 5.0 x 35 mm
-
Fixation sur BÉTON ou ACIERPorteur : 2 - WA M10-78/5 ; Porté : 7 - CNA Ø4,0 x 35
-

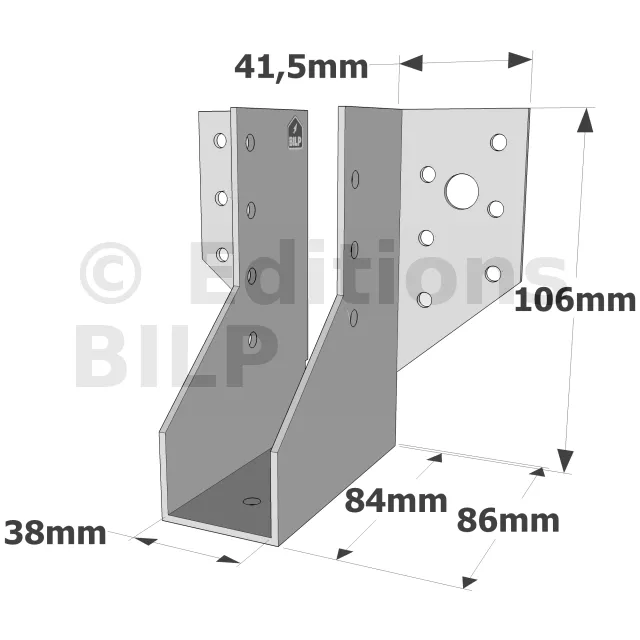

Profondeur (F)86mm
-
Largeur (D)41.5mm
-
Largeur maximale du bois porté38mm
-
Largeur minimale du bois porté36mm
Sabots à ailes extérieures, gamme SAE
Le sabot à ailes extérieures SAE a su s‘imposer dans la construction depuis quelques années. Son utilisation couvre un grand panel de mises en oeuvre. Les assemblages sont fiables, sans usinage à façon et contribuent à fiabiliser l‘ouvrage.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur 2 mm
Avantages :
- Installation rapide et simple.
Applications
Support :
- Porteur : Bois massif, bois composite, lamellé-collé, acier, béton.
- Porté : Bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Solives, pannes.
- Poutres lisses et montants de bardage.
- Butées de chevrons.
- Renforcement d’assemblages existants ...
Mise en œuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
- SSH Ø 10.0 x 40mm - SSH Ø 10.0 x 50mm - SSH Ø 10.0 x 60mm - SSH Ø 10.0 x 80mm (pour les SAE200 et SAE250).
- SSH Ø 12.0 x 60mm - SSH Ø 12.0 x 80 mm (pour les SAE300, SAE340, SAE380, SAE440 et SAE500).
Support acier :
- Boulons Ø 12 ou Ø 10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
- Cheville mécanique : goujon WA M10-78/5 (pour les SAE200 et 250) et type WA M12-104/5 (pour les SAE300, 340, 380, 440 et 500).
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25 (pour les SAE200 et 250) et LMAS M12-150/35 (pour les SAE300, 340, 380, 440 et 500).
Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :
- Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130 (pour les SAE200 et 250).
- Résine AT-HP ou POLY-GP + tige filetée LMAS M12-150/35 + tamis SH M20-85 (pour les SAE300, 340, 380, 440 et 500).
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
Le clouage total permet d’obtenir la pleine capacité du sabot. Tous les perçages sont utilisés.
Ce type de clouage ne permet pas d’obtenir la pleine capacité du sabot. Il répond à une mise en oeuvre précise et permet un gain de temps sur chantier.
