Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (développé 780mm, épaisseur 2.5mm, profondeur 90mm) - Réf. GLI780/2.5X-AL
-
RéférenceGLI780/2.5X-AL
-
MarqueSIMPSON Strong-Tie
-
MatériauS250GD + Z275 suivant NF EN 10346
-
Fabricationfrançaise
-
Hauteur minimale du bois portéHauteur (B) + 10
-
Hauteur maximale du bois portéHauteur (B) x 3/2
-
Fixation BOIS/BOIS - clouage partielPorteur : 22 ; Porté : 15 ; type : pointes annelées Ø4,0 x 50mm ou vis CSA Ø5.0 x 40mm
-
Perçages sur porteur Ø5 [mm]48
-
Perçages sur porteur Ø13 [mm]6
-
Perçages sur porté Ø5 [mm]29
-

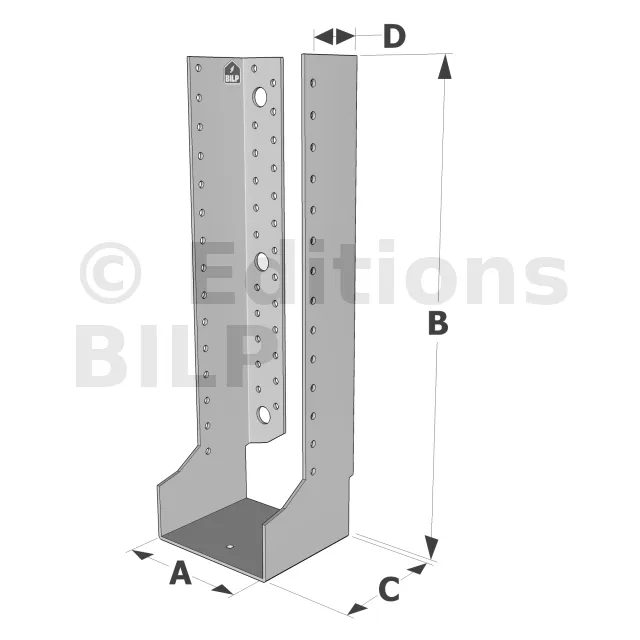

Profondeur (C)90mm
-
Largeur (D)38.5mm
-
Profondeur (F)95mm
-

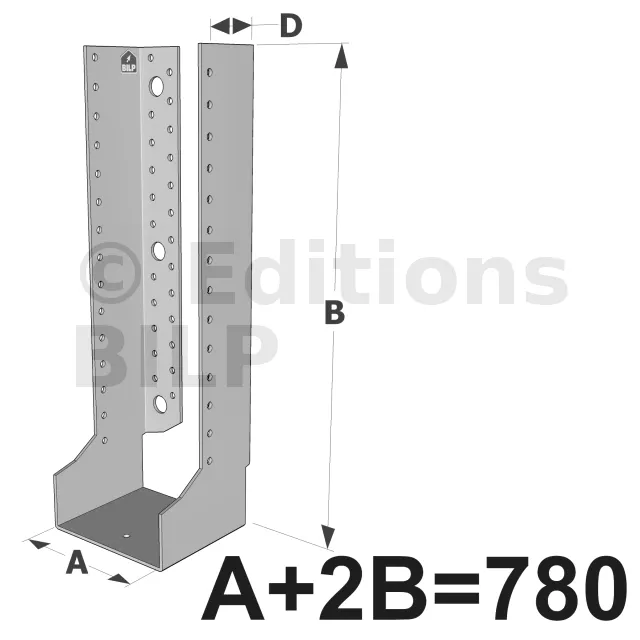

Hauteur (B)(780- Largeur (A))/2
-
Fixation solive sur poutre - clouage totalPorteur : 48 ; Porté : 29 ; type : pointes annelées Ø4,0 x 50mm ou vis CSA Ø5.0 x 40mm
Mise en oeuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø5.0 x 40 mm.
- Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Support en acier :
- Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton et maçonnerie.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..
Le clouage total permet d’obtenir la pleine capacité du sabot. Tous les perçages sont utilisés.
