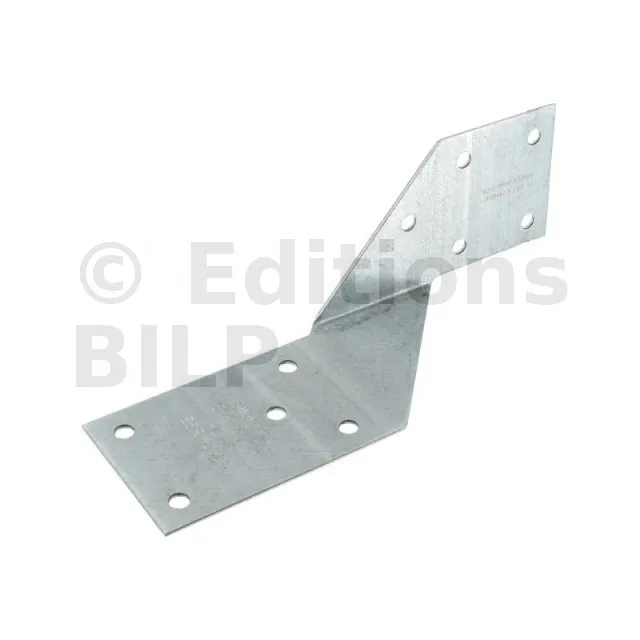

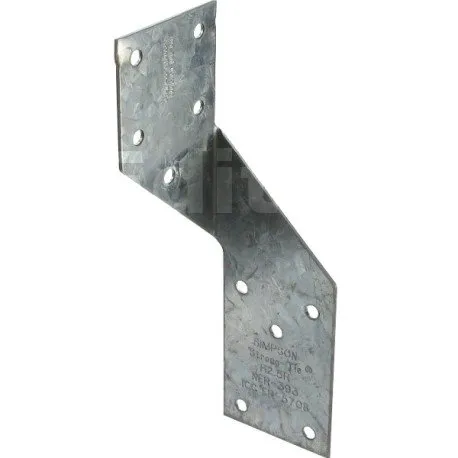

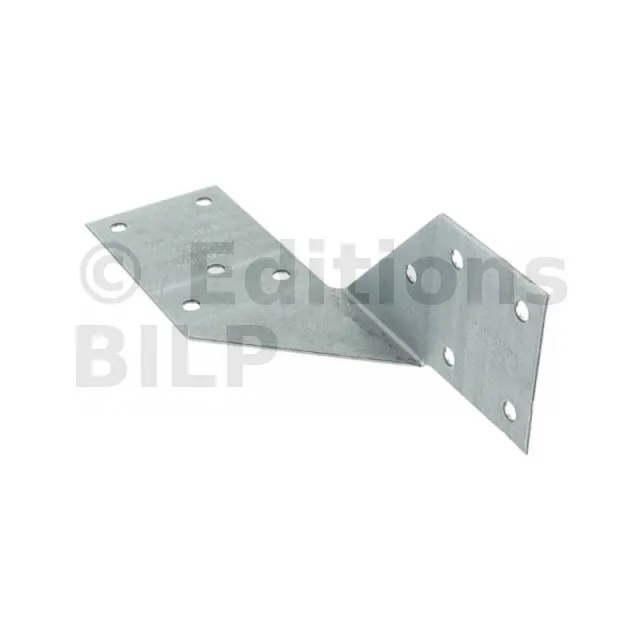

Equerre pour fermettes et chevrons - Réf. H2.5A_100

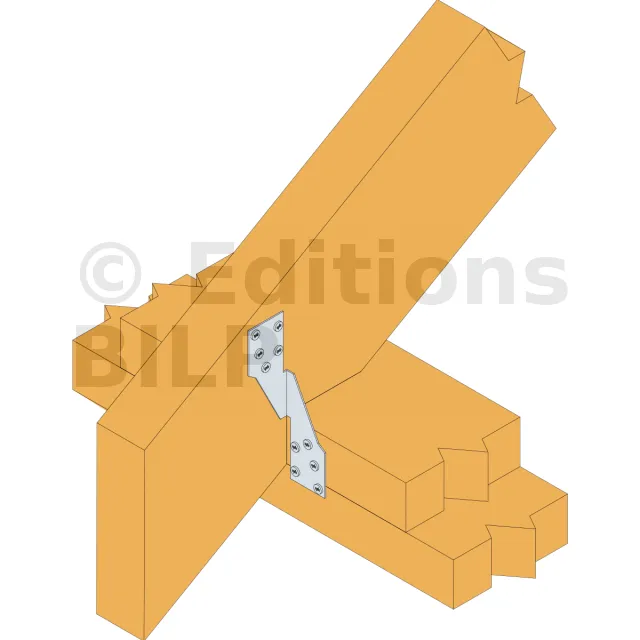

Conçue pour la fixation des fermettes et chevrons soumis à des vents extrêmes, l’équerre pour fermettes et chevrons reste toutefois utilisable dans de nombreuses configurations où deux éléments de bois se croisent.

bientôt DISPO
Expédition dans moins de 7 jours.
1€10
  HT  / équerre
soit 110.25€ pour 100 équerres
(132.30 € TTC)

  • Référence
    H2.5A_100
  • Epaisseur
    1.2mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    35mm
  • Profondeur (C)
    55mm
  • Largeur (D)
    55mm
  • Hauteur (B)
    150mm
  • Perçages Ø4.1 ailes C
    5
  • Perçages Ø4.1 ailes D
    5

Caractéristique

Agréments techniques : ETE-07/0137

Matière

  • Acier galvanisé,
  • Épaisseur : 1,2 mm.

Données techniques

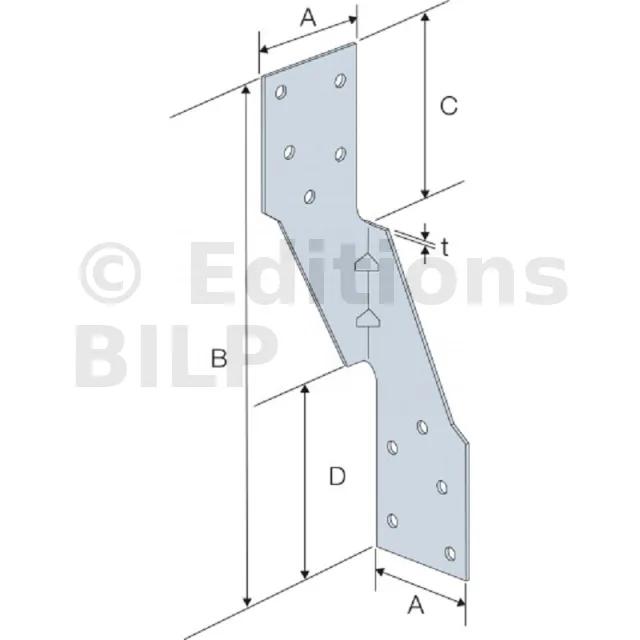

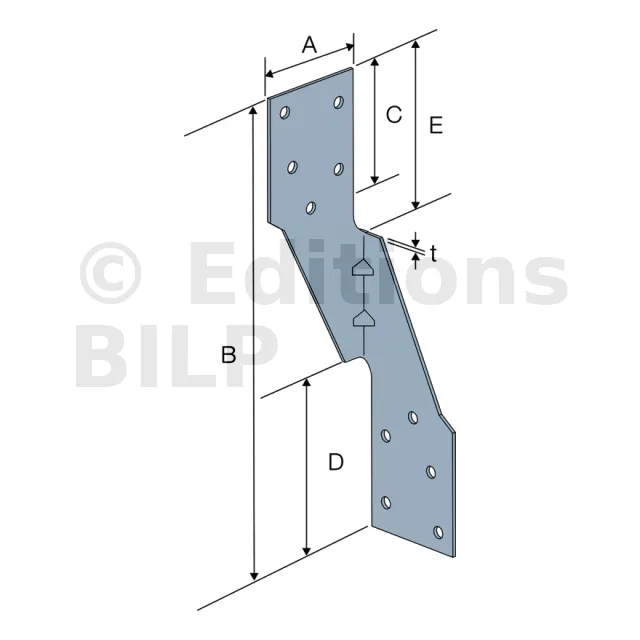

Dimensions produits


Références Dimensions [mm]Perçages ailes CPerçages ailes D
A B C D t Ø4.1 Ø4.1
H2.5A 35 150 55 55 1.2 5 5

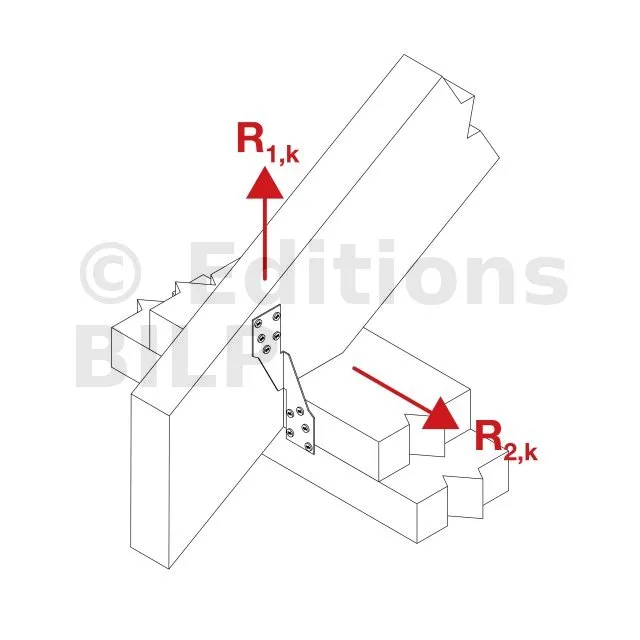

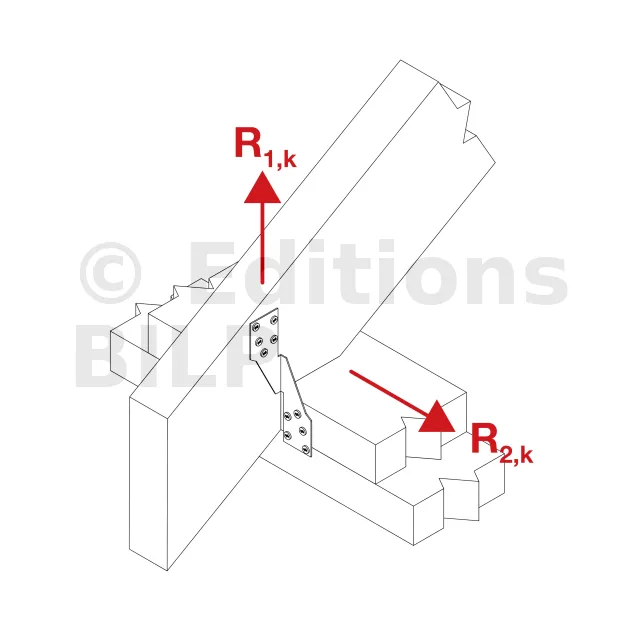

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres


RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile C Aile D R1.k R2.k = R3.k
Qté Qté CNA3.1x35 N3.75x30 CNA3.1x35 N3.75x30
H2.5A 5 5 2.71 2.39 0.6 0.6

Les valeurs du tableau sont valables pour 2 H2.5A. Dans le cas où il n’y a qu’une seule équerre, la valeur au soulèvement est divisée par 2.
