BOAX-II M10-132/50 A4 - Réf. BOAXII10060050A4

EN STOCK
Expédition immédiate disponible pour 24 unité(s).
5€71
  HT  / Goujon
(6.85 € TTC)
    • 132mm
    • 10mm
    • 1 pièce
  • Autres choix

  • Référence
    BOAXII10060050A4
  • Fabrication
    Française
  • Matériau
    Acier inoxydable A4 suivant NF EN 10088
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur maximale des pièces à fixer (tfix)
    50mm
  • Longueur filetage (F)
    87mm
  • Diamètre maximal pièces à fixer (df)
    12mm
  • Profondeur d’ancrage (hef)
    60mm
  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    10x75mm

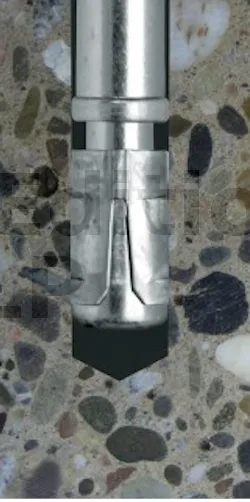

Goujon d’ancrage - Inox A4 (BOAX-II A4)

Système de fixation par expansion pour charges moyennes en inox.

Caractéristiques

Agréments techniques : ETA-08/0276 ;
Déclarations de performance : FR-DoP-e08/0276

Matière

  • Acier inoxydable A4 suivant NF EN 10088.

Avantages

  • Pose simple et rapide : profondeur d’ancrage réduit ; Ø du filetage = Ø de perçage,
  • Filetage sur toute la longueur,
  • Filetage protégé lors de la pose : point de frappe.

Applications

Support

  • Béton fissuré,
  • Béton non fissuré,
  • Pierre naturelle dense.

Domaines d’utilisation

  • Fixation de structures bois : sabots de charpentes, ...
  • Fixation de profils métalliques : garde-corps, consoles et chemins de câbles,
  • Fixation de charges statiques ou quasi-statiques : portails et machines.

Données techniques

Dimensions

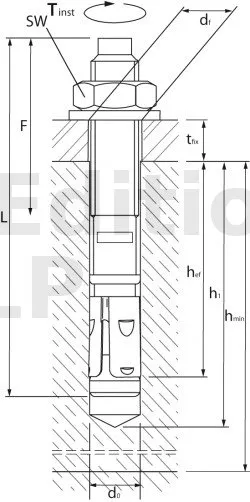

RéférencesCode articleDiamètre [mm]Longueur [L] [mm]Ep. max pce à fixer [tfix] [mm]Longueur du filetage [F] [mm]Ø max. pce à fixer [df] [mm]Prof. d’ancrage [hef] [mm]Ø perçage x prof. mini perçage [d0 x h1] [mm]
BOAX-II M8-72/10 A4 BOAXII08045010A4 8 72 10 32 9 45 8x60
BOAX-II M8-92/30 A4 BOAXII08045030A4 8 92 30 52 9 45 8x60
BOAX-II M8-112/50 A4 BOAXII08045050A4 8 112 50 72 9 45 8x60
BOAX-II M10-92/10 A4 BOAXII10060010A4 10 92 10 47 12 60 10x75
BOAX-II M10-102/20 A4 BOAXII10060020A4 10 102 20 57 12 60 10x75
BOAX-II M10-112/30 A4 BOAXII10060030A4 10 112 30 67 12 60 10x75
BOAX-II M10-132/50 A4 BOAXII10060050A4 10 132 50 87 12 60 10x75
BOAX-II M12-103/5 A4 BOAXII12070005A4 12 103 5 53 14 70 12x90
BOAX-II M12-118/20 A4 BOAXII12070020A4 12 118 20 68 14 70 12x90
BOAX-II M12-128/30 A4 BOAXII12070030A4 12 128 30 78 14 70 12x90
BOAX-II M12-148/50 A4 BOAXII12070050A4 12 148 50 98 14 70 12x90
BOAX-II M12-163/65 A4 BOAXII12070065A4 12 163 65 113 14 70 12x90
BOAX-II M16-138/20 A4 BOAXII16085020A4 16 138 20 80 18 85 16x110
BOAX-II M16-168/50 A4 BOAXII16085050A4 16 168 50 110 18 85 16x110

*Références non-couvertes par ETA-08/0276 ;.

Charges de service - béton fissuré

RéférencesBéton fissuréMoment de flexion [Mrds] [Nm]
Traction (1-2) [Nrec] [kN] Cisaillement (1-3) [Vrec] [kN]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
BOAX-II M8-72/10 A4 2 2.2 2.4 2.5 5.2 6.3 6.3 6.3 10.5
BOAX-II M8-92/30 A4 2 2.2 2.4 2.5 5.2 6.3 6.3 6.3 10.5
BOAX-II M8-112/50 A4 2 2.2 2.4 2.5 5.2 6.3 6.3 6.3 10.5
BOAX-II M10-92/10 A4 3.6 3.9 4.3 4.6 9.7 9.7 9.7 9.7 21.4
BOAX-II M10-102/20 A4 3.6 3.9 4.3 4.6 9.7 9.7 9.7 9.7 21.4
BOAX-II M10-112/30 A4 3.6 3.9 4.3 4.6 9.7 9.7 9.7 9.7 21.4
BOAX-II M10-132/50 A4 3.6 3.9 4.3 4.6 9.7 9.7 9.7 9.7 21.4
BOAX-II M12-103/5 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M12-118/20 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M12-128/30 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M12-148/50 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M12-163/65 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M16-123/5 A4 9.5 10.5 11.4 12.2 26.9 26.9 26.9 26.9 95.2
BOAX-II M16-138/20 A4 9.5 10.5 11.4 12.2 26.9 26.9 26.9 26.9 95.2
BOAX-II M16-168/50 A4 9.5 10.5 11.4 12.2 26.9 26.9 26.9 26.9 95.2

* Références non-couvertes par ETA-08/0276
