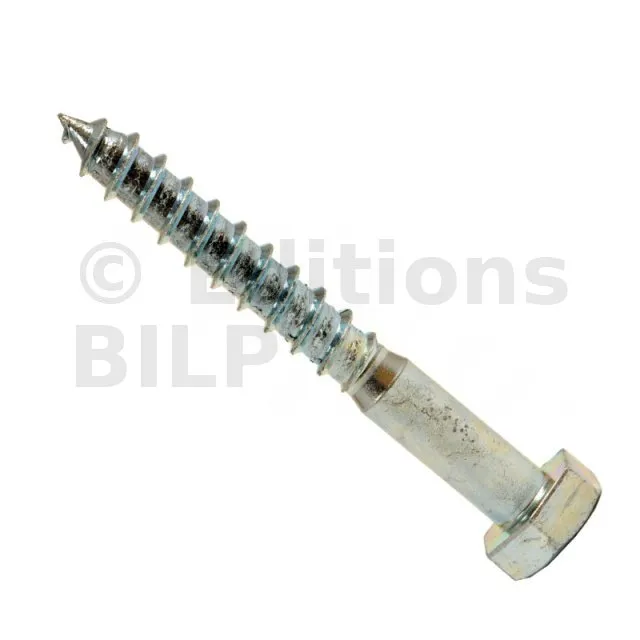

Tirefond - Réf. LAG10080

EN STOCK
Expédition immédiate disponible pour 22 unité(s).
0€42
  HT  / Tirefond
(0.50 € TTC)
    • 10mm
    • 80mm
    • Acier zingué
    • SIMPSON Strong-Tie
    • 1 pièce
  • Autres choix

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    LAG10080
  • Fabrication
    Française
  • Longueur du filet
    18mm
  • hauteur de la tête
    4mm
  • Surangle (e)
    10.89mm
  • Ouverture de clé sur plat
    10mm

Tirefonds

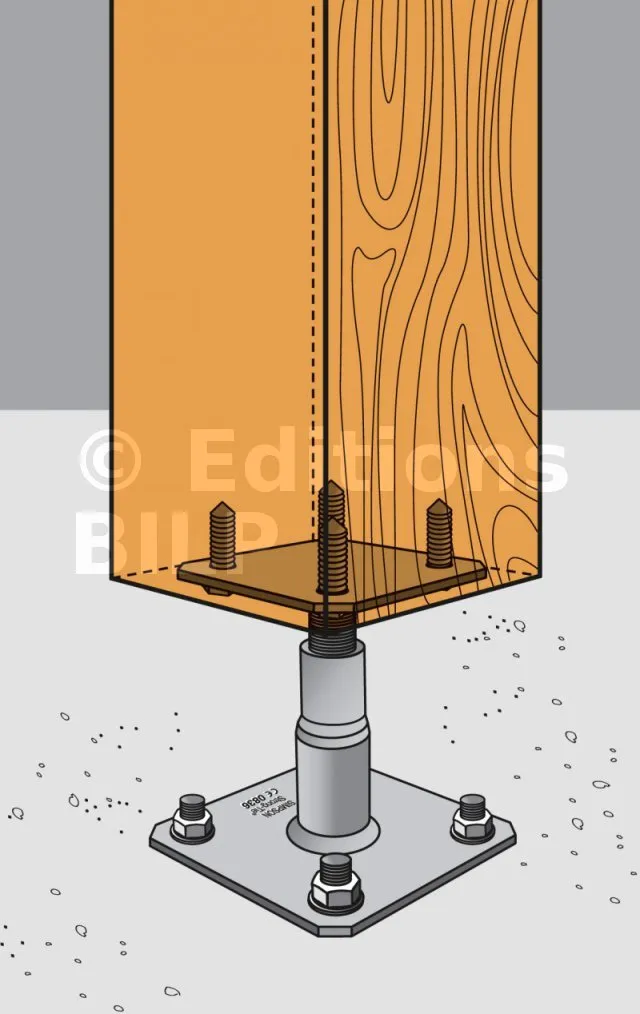

Les tirefonds LAG permettent la fixation de platines métalliques sur éléments bois. Ils s’utilisent en général pour la fixation de poteaux sur pieds de poteaux, équerres sur fermettes, etc.

Caractéristiques :

Déclaration de performance (DoP) : fr-dop-h17-0025.pdf
Matière :

  • Acier électrozingué.

Avantages :

  • Pas de pré-perçage.
  • Serrage efficace grâce au filetage partiel.
  • Tête hexagonale pour une fixation parfaite.

Applications :

Support :

  • Bois massif, bois composite.

Domaines d’utilisation

  • Fixation dans des éléments en bois.

Fixation :

  • Fixation des éléments bois (chevrons, solives, poteaux, etc) sur platines métalliques.

Dimensions :


RéférencesDimensions [mm]
Diamètre Longueur da d1 lg Embout
LAG08035 8 35 13 5.5 21 SW13
LAG08050 8 50 13 5.5 30 SW13
LAG10080 10 80 17 7 48 SW17
LAG12050 12 50 19 8.5 30 SW19
LAG08050RP 8 50 13 5.5 30 SW13
LAG10080RP 10 80 17 7 48 SW17

Valeurs caractéristiques

RéférencesPropriétés caractéristiques du produit
Moment élastique caractéristique – My,k [My.k] [Nm] Paramètre d’arrachement caractéristique- fax,k,90° [fax.k.90°] [N/mm²] Paramètre d’enfoncement de la tête caractéristique - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
LAG08035 16400 3.6 12.6 11.8
LAG08050 16400 3.6 12.6 11.8
LAG10080 21495 5.2 15.2 18.9
LAG12050 66836 5.2 19.1 34.2
LAG08050RP 16400 3.6 12.6 11.8
LAG10080RP 21495 5.2 15.2 18.9
