Cheville à frapper douille fraisée ou ronde - Réf. HIP06080A2

EN STOCK
Expédition immédiate disponible pour 300 unité(s).
0€44
  HT  / Cheville
(0.53 € TTC)

  • Référence
    HIP06080A2
  • Fabrication
    Française
  • Epaisseur maximale des pièces à fixer (tfix)
    50mm
  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    6x40mm
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la cheville x LD [mm]
    6x80
  • Diamètre du clou x LN [mm]
    3,8x85

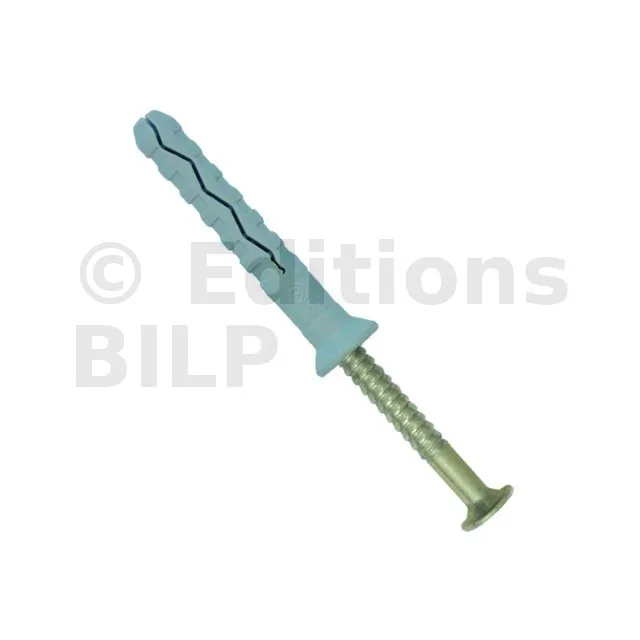

Cheville à frapper douille fraisée - Inox A2

Système de fixation à frapper multi-matériaux en inox pour charges légères.

Caractéristiques

Agréments techniques : ETA-12/0359 ;

Déclarations de performance : FR-DoP-e12/0359 ;

Matière

  • Pointe en inox A2 et cheville 100% nylon.

Avantages

  • Montage et démontage très simple grâce au clou fileté.
  • Expansion par vissage ou frappe.
  • Plaquage parfait contre le matériau.

Applications

Support

  • Béton non fissuré.
  • Maçonnerie creuse et pleine.

Domaines d’utilisation

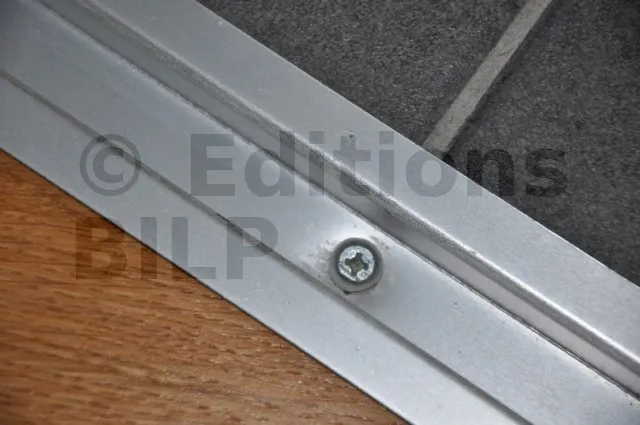

  • Fixation de chevrons ou tasseaux.

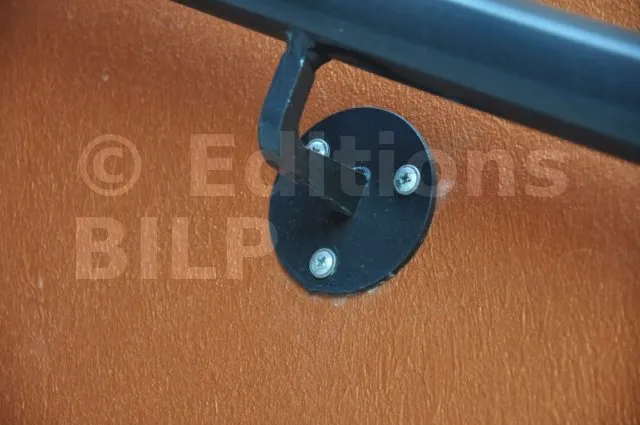

  • Fixation d’équerres simples et de menuiseries.
  • Fixation de rails et colliers pour câbles et tuyaux.
  • Fixation de revêtements minces en façades extérieur et intérieur.

Données techniques

Dimensions


RéférencesCode articleDiamètre de la cheville x LD [mm]Diamètre du clou x LN [mm]Longueur [L] [mm]Ø du perçage x profondeur minimum du perçage [d0 x h1] [mm]Ep. max pce à fixer [tfix] [mm]Cdt. boite [Cdt] [pcs]
HIP 5-40/15 A2 HIP05040A2 5 x 40 3,4 x 45 40 5 x 35 15 200
HIP 5-50/25 A2 HIP05050A2 5 x 50 3,4 x 55 50 5 x 35 25 200
HIP 6-40/10 A2 HIP060402A 6 x 40 3,8 x 45 40 6 x 40 10 200
HIP 6-50/20 A2 HIP06050A2 6 x 50 3,8 x 55 50 6 x 40 20 100
HIP 6-60/30 A2 HIP06060A2 6 x 60 3,8 x 65 60 6 x 40 30 100
HIP 6-80/50 A2 HIP06080A2 6 x 80 3,8 x 85 80 6 x 40 50 100

Charges de service

RéférencesTraction - NRec [kN]Cisaillement - VRec [kN]Moment de flexion
Béton non fissuré C20/25 Brique pleine Béton non fissuré C20/25 Brique pleine
HIP 5-40/15 A2 0.15 0.13 0.4 0.4 0.8
HIP 5-50/25 A2 0.15 0.13 0.4 0.4 0.8
HIP 6-40/10 A2 0.43 0.24 0.42 0.42 1
HIP 6-50/20 A2 0.43 0.24 0.42 0.42 1
HIP 6-60/30 A2 0.43 0.24 0.42 0.42 1
HIP 6-80/50 A2 0.43 0.24 0.42 0.42 1

1. Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu ?un coefficient partiel d’actions ɣf =1,4 sont appliqués.
2. Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.
3. Charges de service en cisaillement : les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.
4. Béton non fissuré : le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
5. Parpaing creux : dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2ème alvéole. Pour connaître les charges de service sur ce support, contactez notre service technique.
