Cheville à frapper douille fraisée ou ronde - Réf. HIPC05040

EN STOCK
Expédition immédiate disponible pour 200 unité(s).
0€08
  HT  / Cheville
(0.10 € TTC)

  • Référence
    HIPC05040
  • Fabrication
    Française
  • Epaisseur maximale des pièces à fixer (tfix)
    15mm
  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    5x35mm
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la cheville x LD [mm]
    5x40
  • Diamètre du clou x LN [mm]
    3,4x45

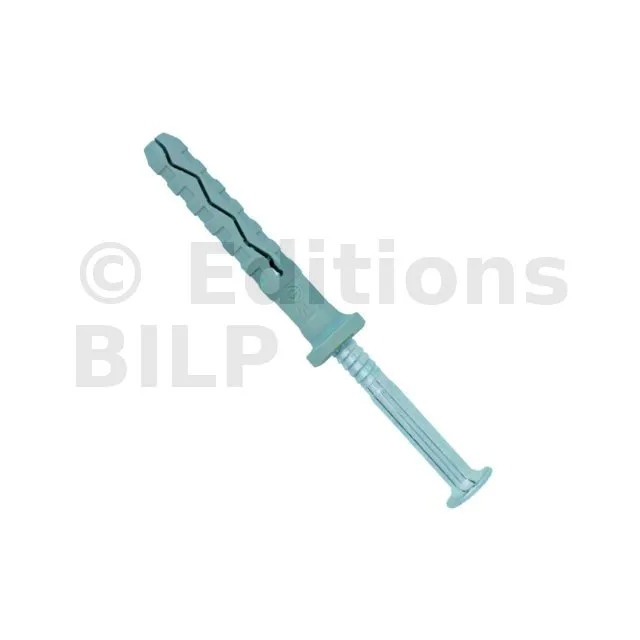

Cheville à frapper douille ronde

Les chevilles à frapper sont des systèmes de fixations à frapper multi-matériaux pour charges légères.

Caractéristiques

Déclarations de performance : FR-DoP-e12/0359 ;

Agréments techniques : ETA-12/0359 ;

Matière

  • Pointe en acier électrozingué et cheville 100% nylon.

Avantages

  • Montage et démontage très simple grâce au clou fileté.
  • Expansion par vissage ou frappe.
  • Plaquage parfait contre le matériau.

Applications

Support

  • Béton non fissuré.
  • Maçonnerie creuse et pleine

Domaines d’utilisation

  • Fixation de chevrons ou tasseaux.

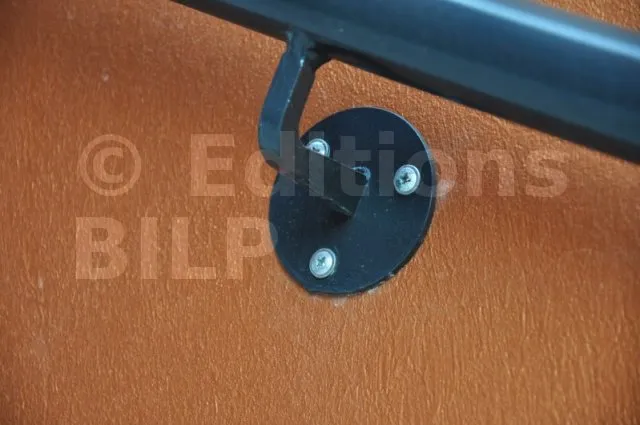

  • Fixation d’équerres simples et de menuiseries.

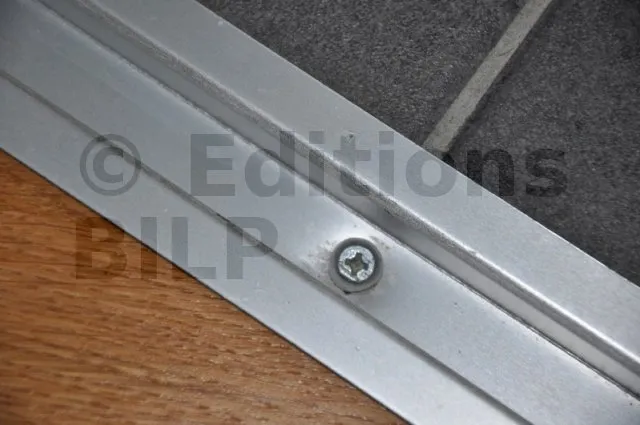

  • Fixation de rails et colliers pour câbles et tuyaux.

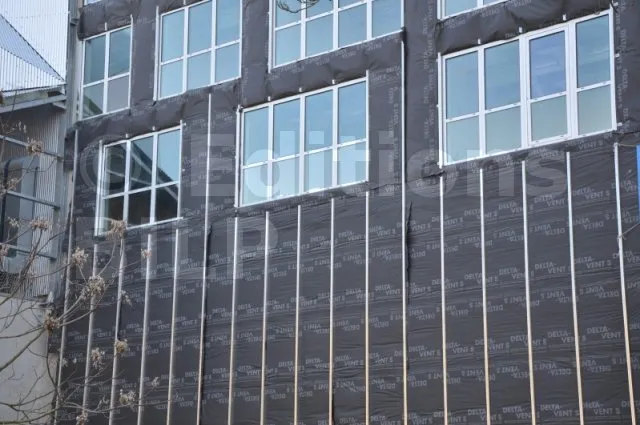

  • Fixation de revêtements minces en façades extérieur et intérieur.

Données techniques

Dimensions

RéférencesCode articleDiamètre de la cheville x LD [mm]Diamètre du clou x LN [mm]Ep. max pce à fixer [tfix] [mm]Longueur [L] [mm]Ø du perçage x prof. mini du perçage [d0 x h1] [mm]Cdt. boite[Cdt] [pcs]
HIPC 5-30/5 HIPC05030 5 x 30 3,4 x 35 5 30 5 x 35 300
HIPC 5-40/15 HIPC05040 5 x 40 3,4 x 45 15 40 5 x 35 200
HIPC 5-50/25 HIPC05050 5 x 50 3,4 x 55 25 50 5 x 35 200
HIPC 6-40/10 HIPC06040 6 x 40 3,8 x 45 10 40 6 x 40 200
HIPC 6-50/20 HIPC06050 6 x 50 3,8 x 55 20 50 6 x 40 100
HIPC 6-60/30 HIPC06060 6 x 60 3,8 x 65 30 60 6 x 40 100
HIPC 8-60/20 HIPC08060 8 x 60 4,8 x 65 20 60 8 x 50 150
HIPC 8-80/40 HIPC08080 8 x 80 4,8 x 85 40 80 8 x 50 150
HIPC 8-100/60 HIPC08100 8 x 100 4,8 x 105 60 100 8 x 50 100
HIPC 8-120/80 HIPC08120 8 x 120 4,8 x 125 80 120 8 x 50 100
HIPC 8-140/100 HIPC08140 8 x 140 4,8 x 145 100 140 8 x 50 100

Charges de service

RéférencesTraction [Rds,N] [kN]Cisaillement [Rds,V] [kN]Moment de flexion [Mzul] [Nm]
Béton non fissuré C20/25 Brique creuse Brique pleine Parpaing plein Béton non fissuré C20/25 Brique creuse Brique pleine Parpaing plein
HIPC 5-30/5 0.15 0.1 0.13 0.1 0.4 0.5 0.4 0.5 0.8
HIPC 5-40/15 0.15 0.1 0.13 0.1 0.4 0.5 0.4 0.5 0.8
HIPC 5-50/25 0.15 0.1 0.13 0.1 0.4 0.5 0.4 0.5 0.8
HIPC 6-40/10 0.43 0.2 0.24 0.2 0.42 0.6 0.42 0.6 1
HIPC 6-50/20 0.43 0.2 0.24 0.2 0.42 0.6 0.42 0.6 1
HIPC 6-60/30 0.43 0.2 0.24 0.2 0.42 0.6 0.42 0.6 1
HIPC 8-60/20 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1
HIPC 8-80/40 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1
HIPC 8-100/60 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1
HIPC 8-120/80 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1
HIPC 8-140/100 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1

1. Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu’un coefficient partiel d’actions ɣf =1,4 sont appliqués.
2. Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.
3. Charges de service en cisaillement : les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.
4. Béton non fissuré : le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
5. Parpaing creux : dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2ème alvéole. Pour connaître les charges de service sur ce support, contactez notre service technique.
