Sabot à ailes extérieures - Inox A4 - Réf. SAEX250/1.5X
-
RéférenceSAEX250/1.5X
-
FabricationFrançaise
-
MatériauAcier inoxydable A4 (316L) suivant NF EN 10088
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois portéHauteur(B)+10
-
Hauteur maximale du bois portéHauteur(B)*3/2
-
Epaisseur1.5mm
-
Profondeur (C)84mm
-
Perçages sur porteur Ø5 [mm]12
-
Perçages sur porté Ø5 [mm]7
-
Fixation BOIS/BOIS - clouage totalPorteur : 12 ; Porté : 7 ; type : pointes annelées CNA4.0x35S ou CNA4.0x35S
-
Largeur maximale du bois portéLargeur(A)
-
Largeur minimale du bois portéLargeur(A)-2mm
-

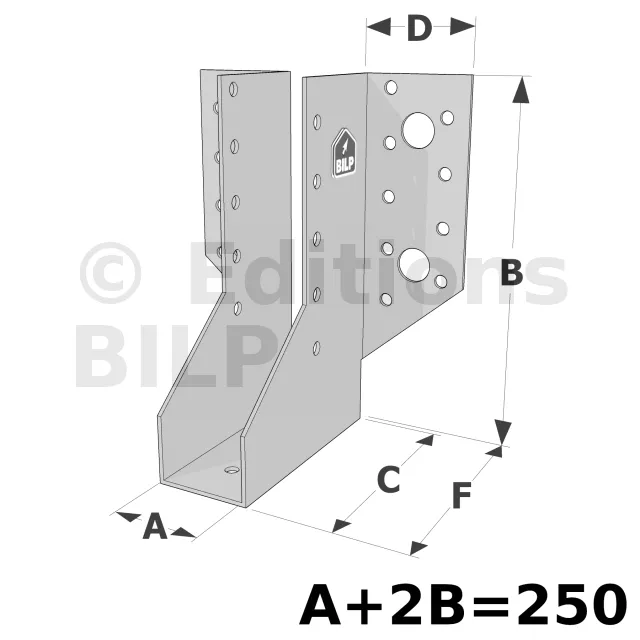

Hauteur (B)(250- Largeur (A))/2
-
Perçages sur porteur Ø11 [mm]-
Les deux gammes, SAIX et SAEX, bien qu’elles partagent des caractéristiques communes comme l’utilisation de l’acier inoxydable et une excellente résistance à la corrosion, se distinguent par leurs domaines d’application et leurs spécificités. La gamme SAIX est idéale pour des environnements particulièrement agressifs et humides, garantissant une durabilité maximale sans entretien fréquent. La gamme SAEX, en revanche, se prête à des projets nécessitant une flexibilité accrue et des solutions sur mesure, tout en conservant une résistance exceptionnelle.
Gamme SAIX :
La gamme SAIX est conçue pour répondre aux exigences les plus élevées en matière de résistance et de durabilité. Ces sabots en acier inoxydable sont particulièrement adaptés aux environnements exposés à l’humidité, tels que les zones côtières, les piscines et les bâtiments agricoles. Voici les principales caractéristiques de cette gamme :
Matériau :
- Acier inoxydable de haute qualité, garantissant une excellente résistance à la corrosion.
- Convient parfaitement aux environnements agressifs où la protection contre la rouille est essentielle.
Dimensions et Résistance :
- Disponible en plusieurs dimensions pour s’adapter à diverses applications structurelles.
- Offre une résistance mécanique élevée, permettant de supporter des charges lourdes et des contraintes importantes.
Applications :
- Idéale pour les constructions en bois exposées aux intempéries.
- Utilisée dans les projets nécessitant une longévité maximale sans entretien fréquent.
Gamme SAEX :
La gamme SAEX se distingue par sa flexibilité et sa capacité à être utilisée dans des contextes variés. Comme la gamme SAIX, elle est fabriquée en acier inoxydable, mais elle propose des options spécifiques pour des usages plus diversifiés. Voici ce qui caractérise la gamme SAEX :
Matériau :
- Acier inoxydable, offrant également une excellente résistance à la corrosion.
- Spécialement traité pour maximiser la durabilité même dans des conditions extrêmes.
Flexibilité et Options :
- Disponible en une variété de tailles et de configurations pour s’adapter à des besoins spécifiques.
- Propose des solutions personnalisées pour des applications particulières, offrant une grande flexibilité dans la conception.
Applications :
- Utilisée dans des projets nécessitant des spécifications particulières, comme les structures temporaires, les installations industrielles, et les constructions nécessitant des ajustements sur mesure.
- Adaptée à une utilisation intensive où la robustesse et la fiabilité sont cruciales.
Sabot à ailes extérieures - Inox A4
Le sabot à ailes extérieures SAEX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.
Caractéristiques
Matière
- Acier inoxydable A4 (316L) suivant NF EN 10088.
Avantages
- Grande résistance à la corrosion,
- Permet une utilisation en milieu agressif type bord de mer.
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, béton, acier
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation
- Solives, pannes,
- Poutres lisses et montants de bardage,
- Butées de chevrons,
- Renforcement d’assemblages existants...
Données techniques

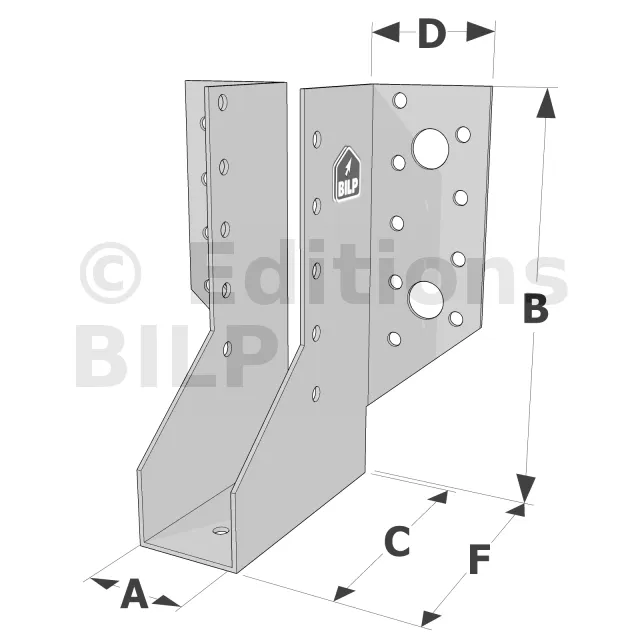

Développés et largeurs
Références | Développé [mm] | Largeur [mm] | Profondeur [mm] | |
---|---|---|---|---|
Min. | Max. | |||
SAEX250 | 250 | 24 | 80 | 84 |
SAEX300 | 300 | 24 | 80 | 84 |
SAEX340 | 340 | 24 | 80 | 84 |
SAEX380 | 380 | 24 | 120 | 84 |
SAEX440 | 440 | 24 | 120 | 84 |
SAEX500 | 500 | 24 | 120 | 84 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
ATTENTION : L’utilisation de fixations inox est obligatoire avec les sabots inox. L’utilisation de matériaux différents entraîne une corrosion prématurée de l’inox.
Pour garantir ses charges, nous recommandons l’utilisation des fixations Simpson Strong-Tie.
Sur porté :
- Pointes annelées CNA4.0x50S,
- Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm,
- Vis inox CSAS Ø5.0 x 40 mm,
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA4.0x50S
- Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm
- Vis inox CSAS Ø5.0 x 40 mm
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm
Support acier :
- Boulons inox Ø10 ou Ø12 (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)
Support béton :
- Cheville mécanique : goujon BOAX II M10-92/10 A4
- Ancrage chimique Ø 10 ou Ø 12 mm : résine AT-HP + tige filetée LMAS M10-120/25 A4 ou LMAS M12-150/35 A4
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
- Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 A4 ou LMAS M12-150/35 A4 + tamis SH
Installation
Sur bois :
1. Tracer l’emplacement de la poutre portée sur le porteur
2. Présenter le sabot et préfixer les ailes de chaque côté
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée
4. Finaliser la fixation sur chaque aile
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total
Sur béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages
3. Percer le support avec un forêt adapté
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages
5. Présenter la poutre portée dans le sabot avant de la fixer
