Pieds de poteau monobloc en U à sceller (sans soudure) - pour l’EXTERIEUR - Réf. PBWS45Z

bientôt DISPO
Expédition estimée dans 10 jours.
12€92
  HT  / Pied de poteau
(15.50 € TTC)

  • Référence
    PBWS45Z
  • Epaisseur
    3mm
  • Fabrication
    Française
  • Matériau
    S250GD suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Hauteur (C)
    99.5mm
  • Profondeur
    40mm
  • Hauteur (E)
    50mm
  • Hauteur (F)
    150mm
  • Diamètre (G)
    22mm
  • Perçages partie haute
    4Ø5 - 2Ø8,5
  • Revêtement
    Revêtement ZPRO correspondant à une couche de zinc d'environ 55 µm, pour une meilleure résistance à la corrosion, comparée à un acier galvanisé conventionnel

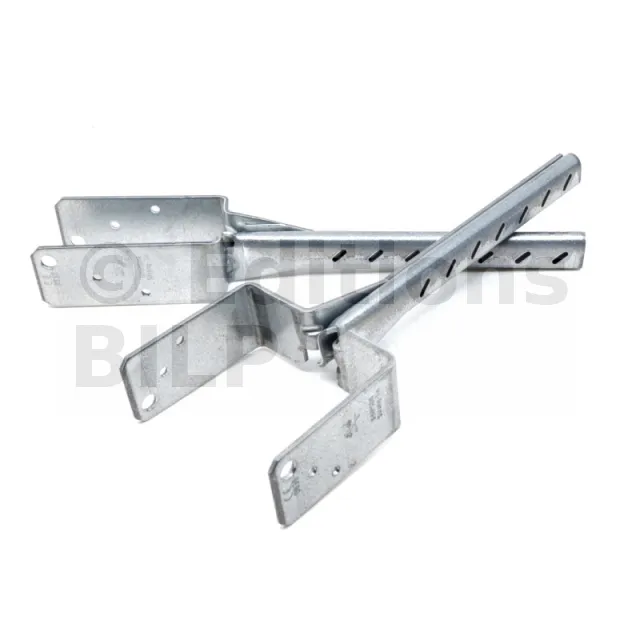

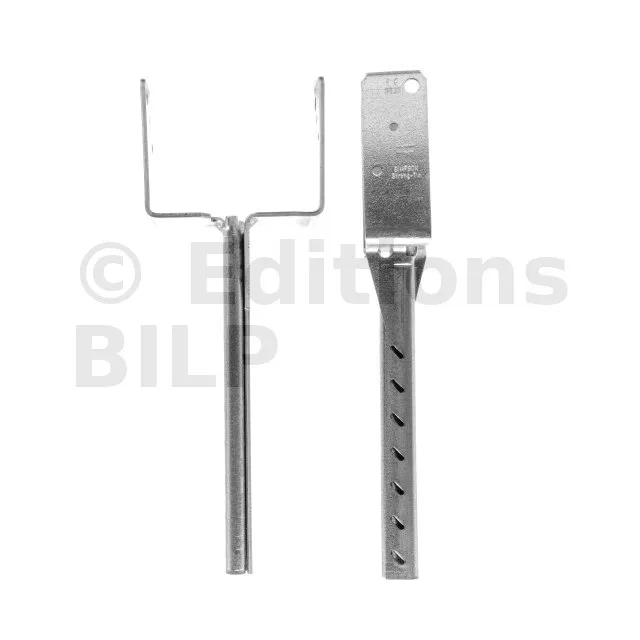

Pied de poteau en U à sceller - PBWS

Le pied de poteau PBWS relève d’une solution d’ingénierie innovante. Il s’agit d’un pied de poteau monobloc, sans soudure, permettant d’assurer la fixation de poteaux bois au béton.

Caractéristiques

Matière

  • S250GD suivant NF EN 10346,
  • Revêtement ZPRO correspondant à une couche de zinc d’environ 55 µm, pour une meilleure résistance à la corrosion, comparée à un acier galvanisé conventionnel,

Avantages

  • Reprise de charge en soulèvement,
  • Hauteur réglable grâce à la tige à sceller,
  • Léger et maniable,
  • Aucun pré-perçage requis dans le poteau bois,
  • Impact environnemental réduit grâce à l’optimisation de la matière,
  • Fabriqué en Europe.

Grâce à son design breveté, le PBWS-Z offre des performances comparables aux pieds de poteau standards. Il réduit la quantité d’acier nécessaire à sa fabrication de près de 50%, le rendant meilleur pour l’environnement et facile à manipuler.

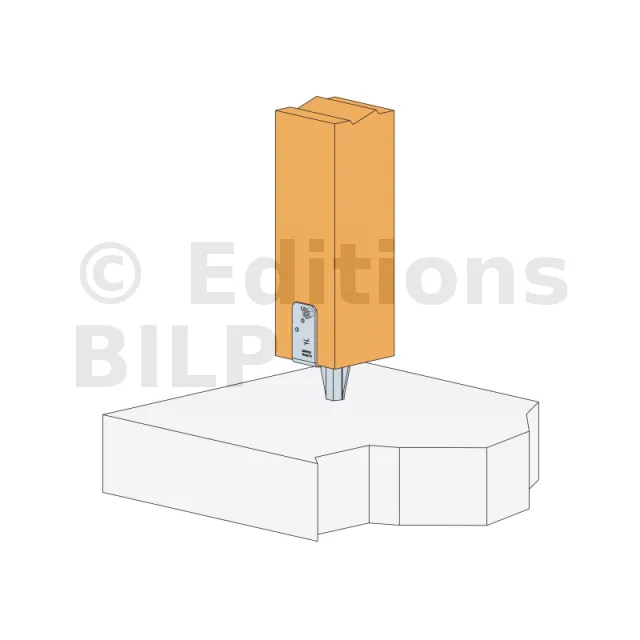

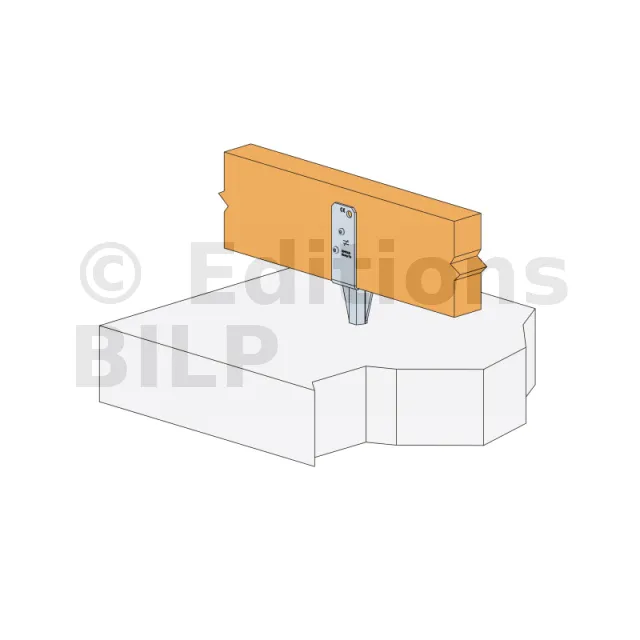

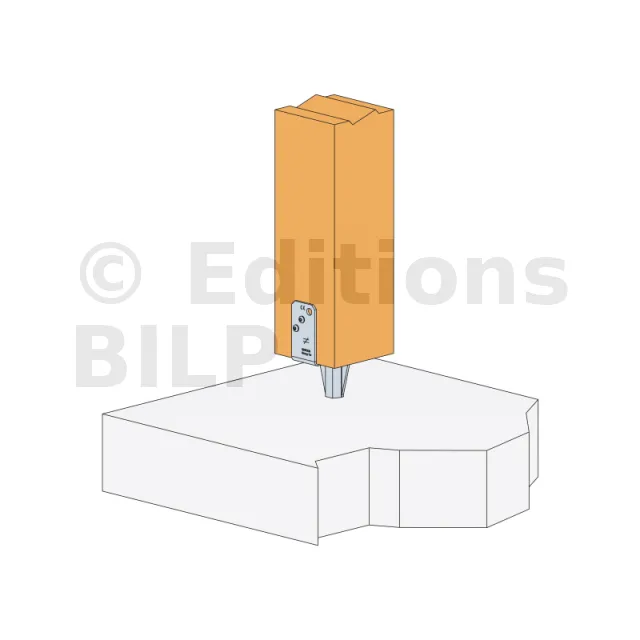

Application

Support

  • Porteur : béton
  • Porté : bois massif, bois lamellé-collé, bois composite...

Domaines d’utilisation

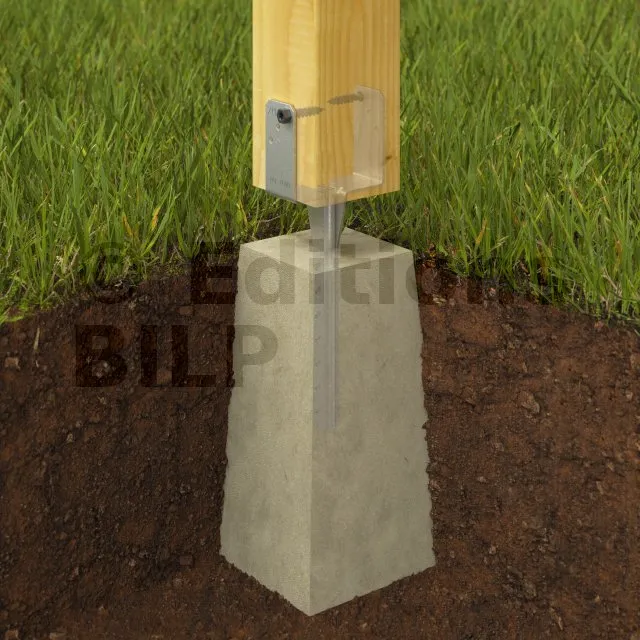

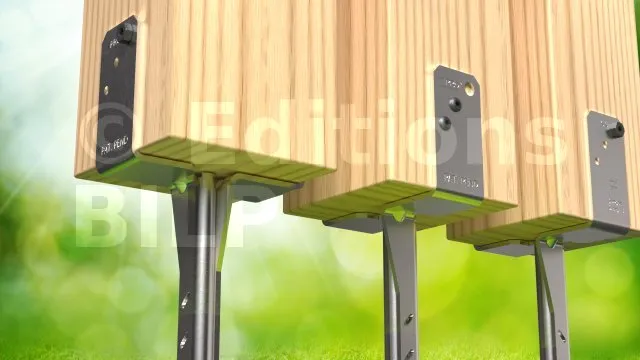

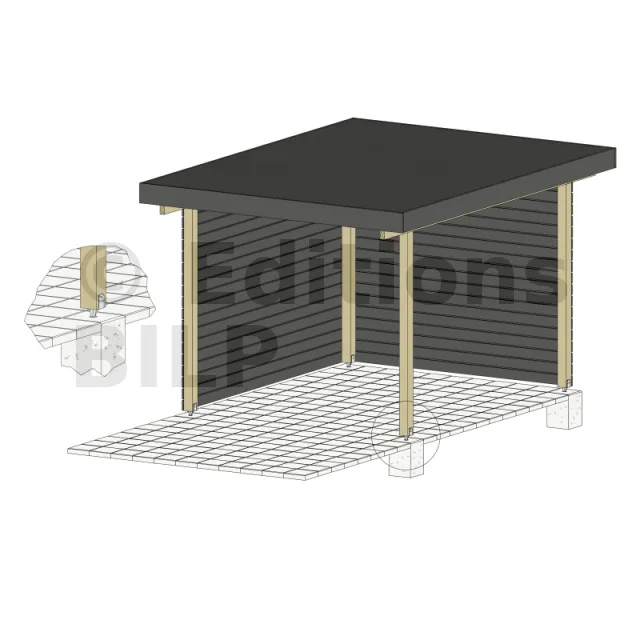

  • Poteaux de terrasse, pergolas, platelages, clôture, auvents, porches...

Données techniques

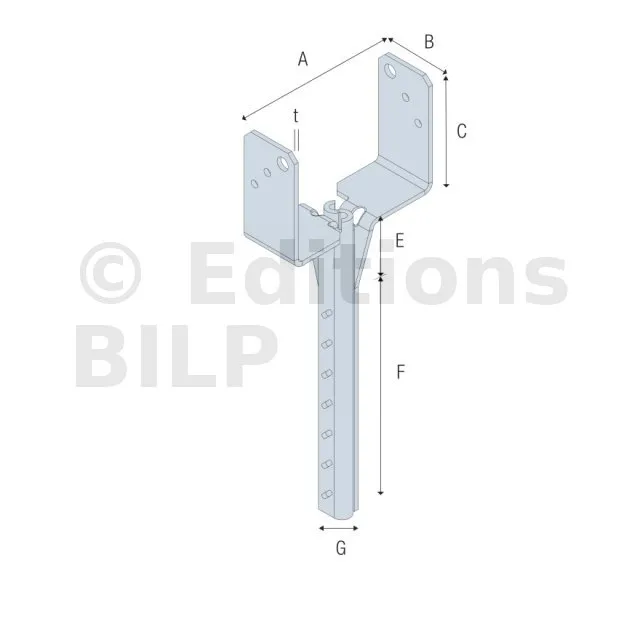

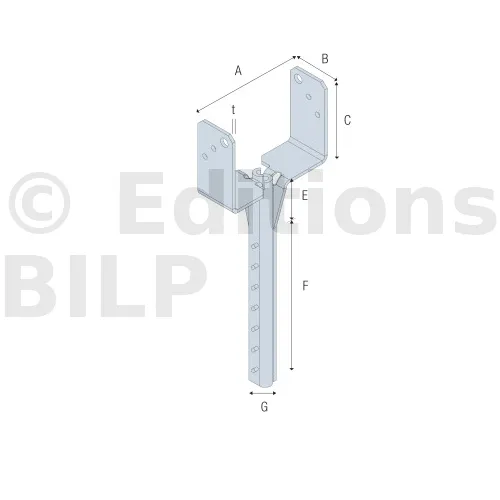

Dimensions

RéférencesDimensions [mm]Perçages partie supérieure
A B C E F G t Ø5 Ø8,5
PBWS45Z 45 40 99.5 50 150 22 3 4 2
PBWS70Z 70 40 87 50 150 22 3 4 2
PBWS90Z 90 40 77 50 150 22 3 4 2
PBWS100Z 100 40 72 50 150 22 3 4 2


Valeurs caractéristiques

RéférencesValeurs Caractéristiques - Bois sur béton
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1,k R2,k
Qté Type
PBWS45Z 4 CSA5,0x40 20.2 2,1/kmod
PBWS70Z 4 CSA5,0x40 20.2 2,1/kmod
PBWS90Z 4 CSA5,0x40 20.2 2,1/kmod
PBWS100Z 4 CSA5,0x40 20.2 2,1/kmod

Résistance minimale du béton C12/15

Valeurs caractéristiques - vis connecteur Ø8

RéférencesValeurs Caractéristiques - Bois sur béton - Vis connecteur Ø8
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1,k R2,k
Qté Type
PBWS45Z 2 SSH8x40 20.2 2,1/kmod
PBWS70Z 2 SSH8x40 20.2 2,1/kmod
PBWS90Z 2 SSH8x40 20.2 2,1/kmod
PBWS100Z 2 SSH8x40 20.2 2,1/kmod

Résistance minimale du béton C12/15

Le revêtement ZPRO

Un revêtement résistant et hautement intelligent.

L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.

En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.


Tests de performance du revêtement ZPRO
Tests de performance du revêtement ZPRO

Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.

Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.

Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.


SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
