Plaque perforée pour CLT - Réf. NPB140540_10
-
RéférenceNPB140540_10
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant la norme NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

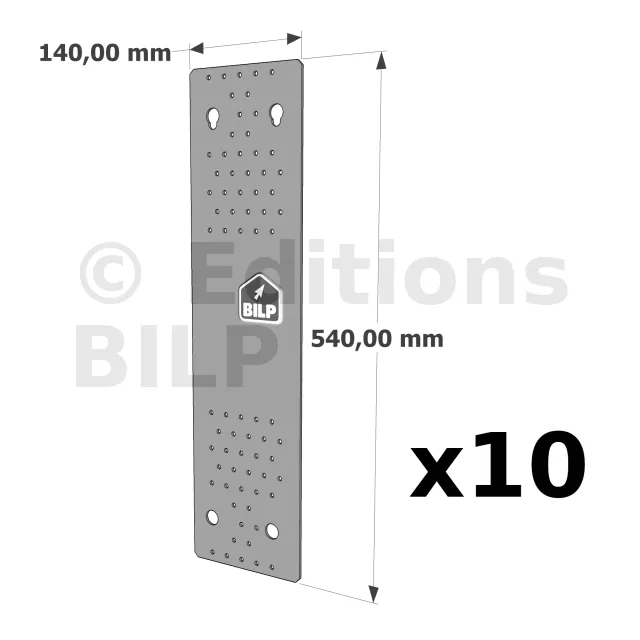

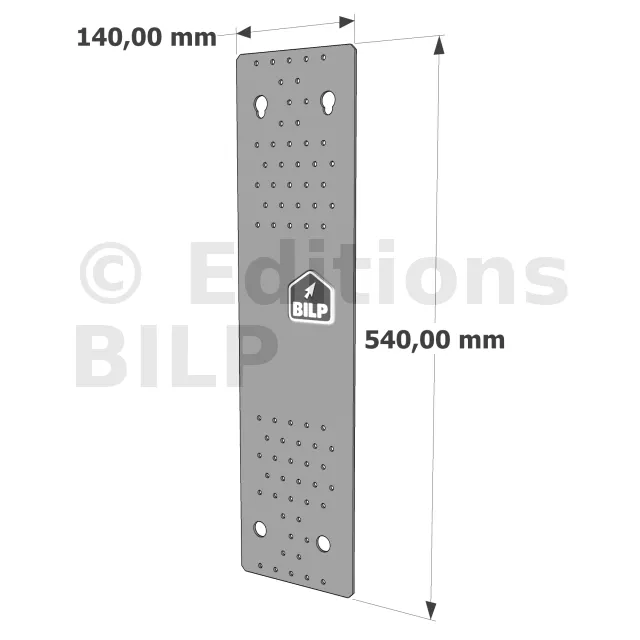

Perçages36+36Ø5 - 2+2Ø17
-
Epaisseur3mm
Plaque perforée pour CLT - NPB

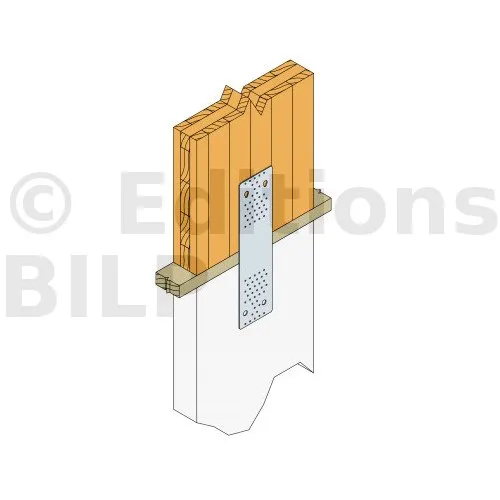

Les plaques perforées NPB ont été spécialement développées pour être intégrées dans la construction CLT. Elles permettent la fixation de panneaux CLT sur support CLT ou support béton.
Caractéristiques
Déclaration de performance : dop-e06-0106.pdf
Agrément technique (ATE) : eta-06-0106.pdf
Matière
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
- Epaisseur 2 et 3 mm
Avantages
- Idéales pour une utilisation en construction CLT,

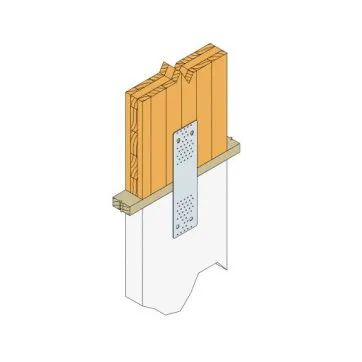

- Grande polyvalence : peut être fixée sur support bois et support béton,
- Performances élevées pour des efforts verticaux.
Application
Domaine d’utilisation

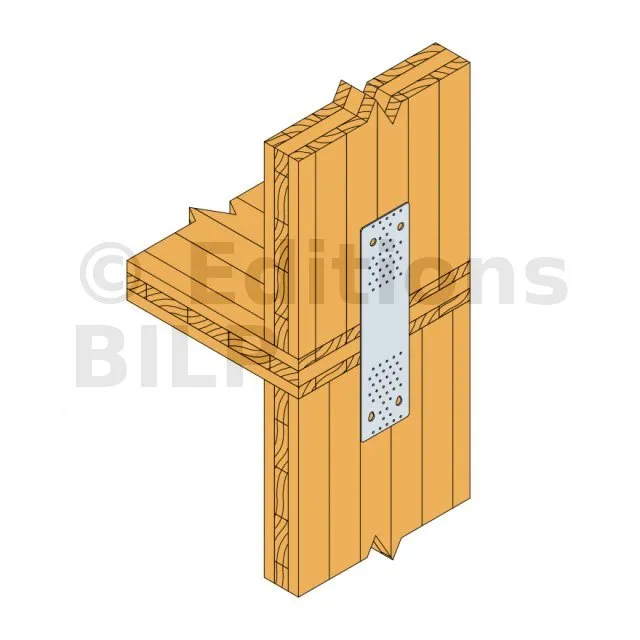

- Panneaux lamellés croisés (CLT),
- Panneaux massifs...
Données techniques

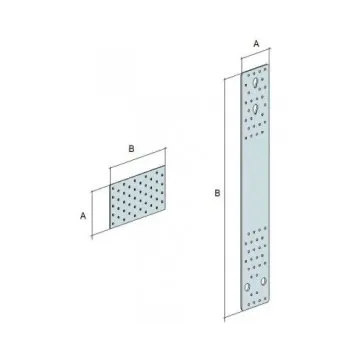

Dimensions
| Références | Dimensions [mm] | Perçages | ||||
|---|---|---|---|---|---|---|
| A | B | t | Ø5 | Ø13 | Ø17 | |
| NPB60400 | 60 | 400 | 2 | 49 | 1 | - |
| NPB100540 | 100 | 540 | 3 | 26+28 | 2 (Ø14) | 2 |
| NPB140540 | 140 | 540 | 3 | 36+36 | - | 2+2 |

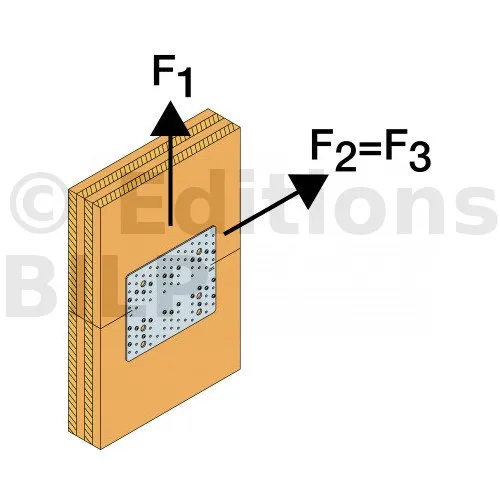

Valeurs caractéristiques - bois sur bois ou CLT sur CLT
| Références | Valeurs Caractéristiques - Bois sur bois ou CLT sur CLT | |||
|---|---|---|---|---|
| Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Fixations | R1,k | |||
| Partie haute | Partie basse | CNA4,0x50 | CSA5,0x50 | |
| NPB60400 | n | n | min (26.7/kmod ; n x 2.22) | min (26.7/kmod ; n x 2.63) |
| NPB100540 | n | n | min (71.3/kmod ; n x 2.22) | min (71.3/kmod ; n x 2.63) |
| NPB140540 | n | n | min (102.5/kmod ; n x 2.22) | min (102.5/kmod ; n x 2.63) |
n = nombre de fixations (pointes CNA ou vis CSA) sur la partie haute ou basse de la plaque. Ce nombre de fixations doit être identique sur les deux éléments bois.
Les distances aux bords du bois doivent être vérifiées.
Valeurs caractéristiques - bois sur béton
| Références | Valeurs Caractéristiques - Bois sur bois ou CLT sur CLT | |||
|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
| R1,k | ||||
| Partie haute | Partie basse | CNA4,0x50 | CSA5,0x50 | |
| NPB60400 | n | 1 Ø12 | min (20.6/kmod ; n x 2.22) | min (20.6/kmod ; n x 2.63) |
| NPB100540 | n | 2 Ø12 | min (58.8/kmod ; n x 2.22) | min (58.8/kmod ; n x 2.63) |
| NPB140540 | n | 2 Ø16 | min (82.4/kmod ; n x 2.22) | min (82.4/kmod ; n x 2.63) |
n=nombre de fixations (pointes CNA ou vis CSA) sur la partie haute de la plaque. Les distances aux bords du bois ainsi que les distances aux bords du béton doivent être vérifiées.
La résistance des ancrages doit également être vérifiée.
