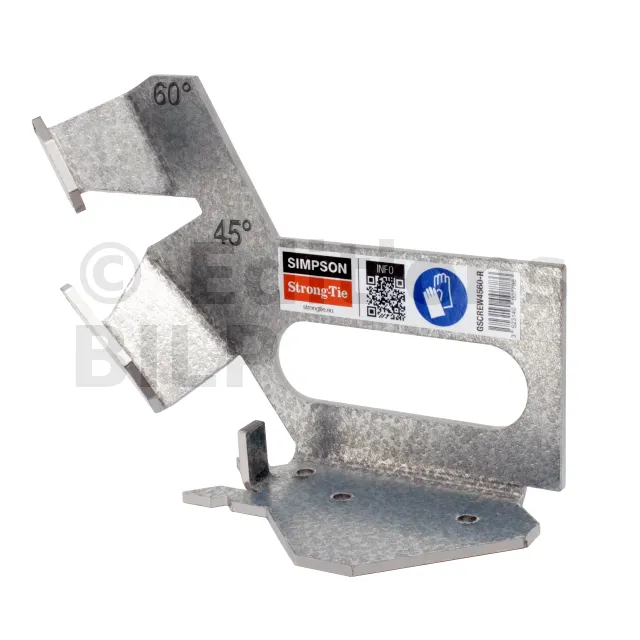

Guide d’installation pour vis inclinées (Pour GAUCHER : visseuse main gauche et gabarit main droite) - Réf. GSCREW4560-L

Le gabarit GSCREW4560 permet d’installer tout type de vis d’un diamètre compris entre Ø8 et Ø12 mm avec un angle de 45° ou 60°.

bientôt DISPO
Expédition estimée dans 10 jours.
39€25
  HT  / Boite de 2 pièces
(47.10 € TTC)

  • Référence
    GSCREW4560-L
  • Largeur
    65mm
  • Epaisseur
    3mm
  • Fabrication
    Française
  • Matériau
    Acier S250GD selon EN 10346, Finition ZM310 MBC U.
  • Marque
    SIMPSON Strong-Tie

Guide d’installation pour vis inclinées

Matière

  • Acier S250GD selon EN 10346,
  • Finition ZM310 MBC U.

Avantages

  • Ce gabarit trouve son utilité avec les gammes de vis filetage total ou vis sarking car l’angle de vissage est majoritairement à 45° ou à 60°. Il peut toutefois être utilisé pour n’importe quel type de vis de longueur supérieure à 100 mm pour une configuration à 45°, et supérieure à 140 mm pour une configuration à 60°.
  • Ce gabarit permet de placer facilement les vis avec un angle conforme à la prescription requise et ainsi d’assurer une reprise d’efforts conforme aux attentes.
  • Ce gabarit est disponible en 2 versions :
    • Pour droitier (visseuse main droite et gabarit main gauche) : code article = GSCREW4560-R
    • Pour gaucher (visseuse main gauche et gabarit main droite) : code article = GSCREW4560-L
  • Dimensions de vis compatibles :


Angle alpha(Ø8 Ø10 et Ø12)Gamme SSH Ø12 « anneau de levage »
45° 100mm 120mm
60° 140mm 160mm

Application

Domaines d’utilisation

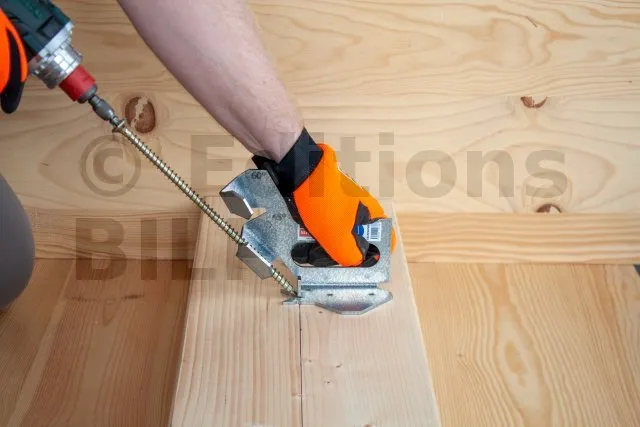

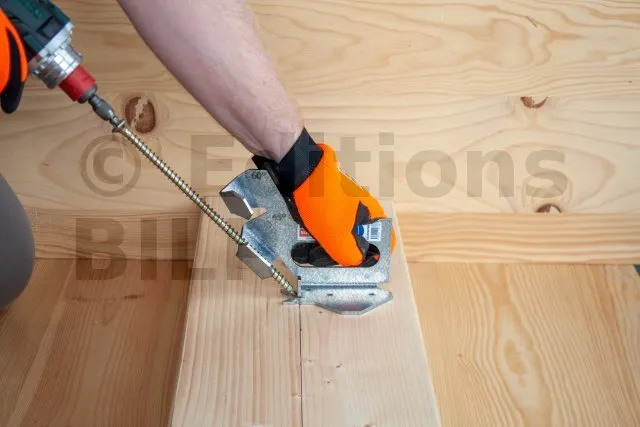

  • Assemblage de solive sur poutre par vis croisées (vis à 45°),
  • Installation de tasseaux sur isolation en toiture (sarking) (60°),
  • Assemblage de panneaux CLT (plancher – plancher) (45°)...

Support

  • Bois massif,
  • Bois composite,
  • Bois lamellé-collé...

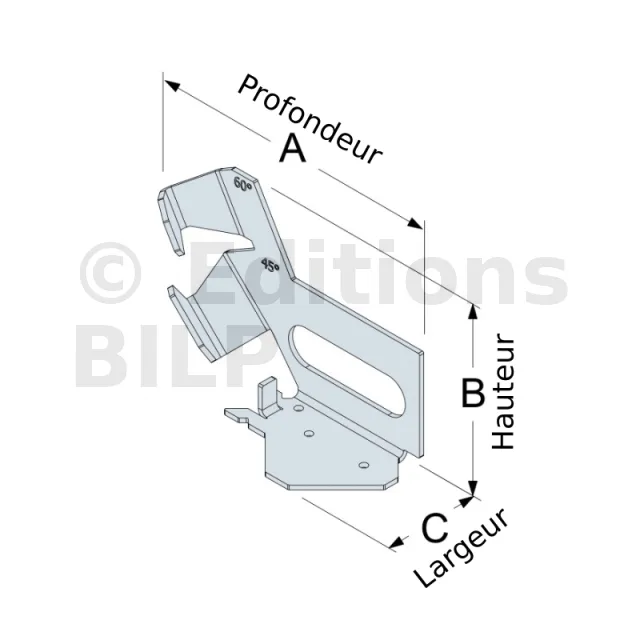

Dimensions

RéférencesDimensions [mm]
A B C Ep.
GSCREW4560-R 170 120 65 3
GSCREW4560-L 170 120 65 3
