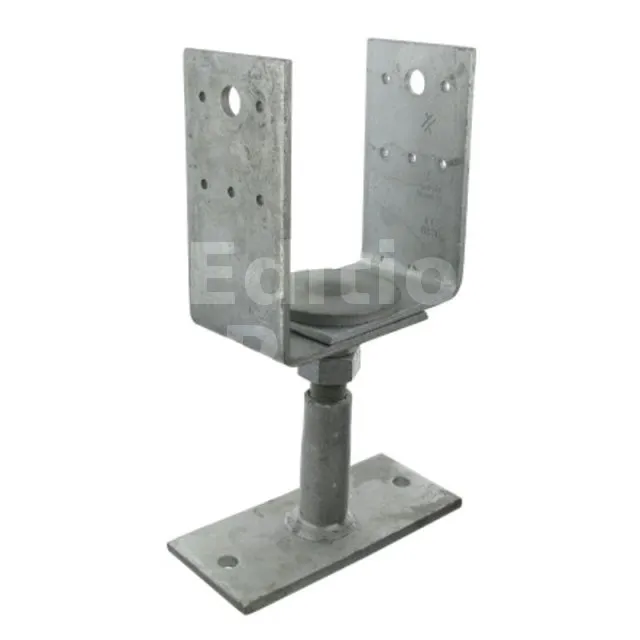

Pied de poteau réglable (hauteur et largeur) à fixer avec des ancrages - Réf. PVDB80G

EN STOCK
Expédition immédiate disponible pour 1 unité(s).
74€17
  HT  / Pied de poteau
(89.00 € TTC)
    • 80 à 120mm
    • 136-189mm
  • Autres choix

  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    PVDB80G
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025 galvanisée à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie
  • Perçages platine haute
    10Ø5 - 2Ø13.5
  • Hauteur (C)
    120mm
  • Largeur (B)
    70mm
  • Épaisseur t1
    5mm
  • Épaisseur t2
    8mm
  • Diamètre (G)
    20mm
  • Perçages platine basse
    2Ø12
  • Largeur (D)
    70mm
  • Largeur (E)
    160mm
  • Fixation de la partie basse
    à fixer avec des ancrages

Pieds de poteau réglables vario

Grâce à leur système de réglage en hauteur et en largeur, les pieds de poteau réglables vario offrent une grande polyvalence d‘utilisation. Ils sont disponibles avec platine ou fer à béton. L‘assemblage peut être réalisé après le scellement de la platine.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • Acier S235JR suivant NF EN 10025.
  • Finition galvanisée à chaud suivant NF EN ISO 1461,

Avantages :

  • Grande capacité de réglage permettant de s’adapter à beaucoup de situations
  • L’assemblage peut être réalisé après le scellement de la platine.

Applications

Support :

  • Porteur : bois massif, bois lamellé collé.
  • Porté : bois massif, bois lamellé collé, béton.

Domaines d’utilisation :

  • Auvent, pergola.
  • Véranda.
  • Terrasse.
  • Garde corps.

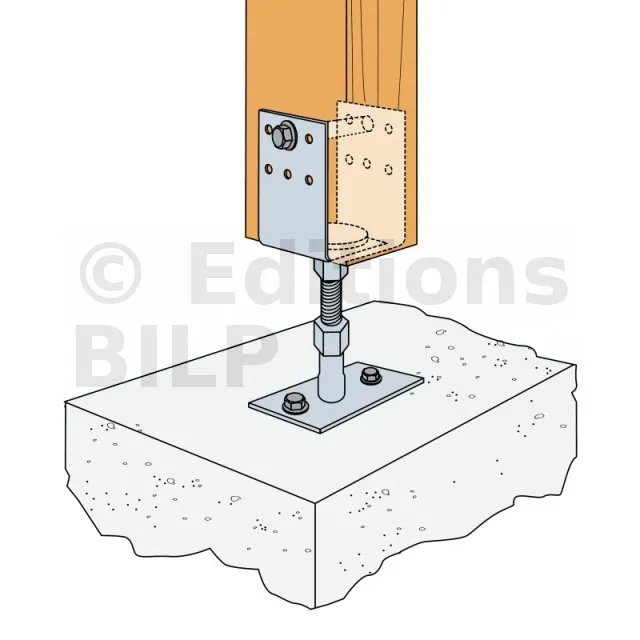

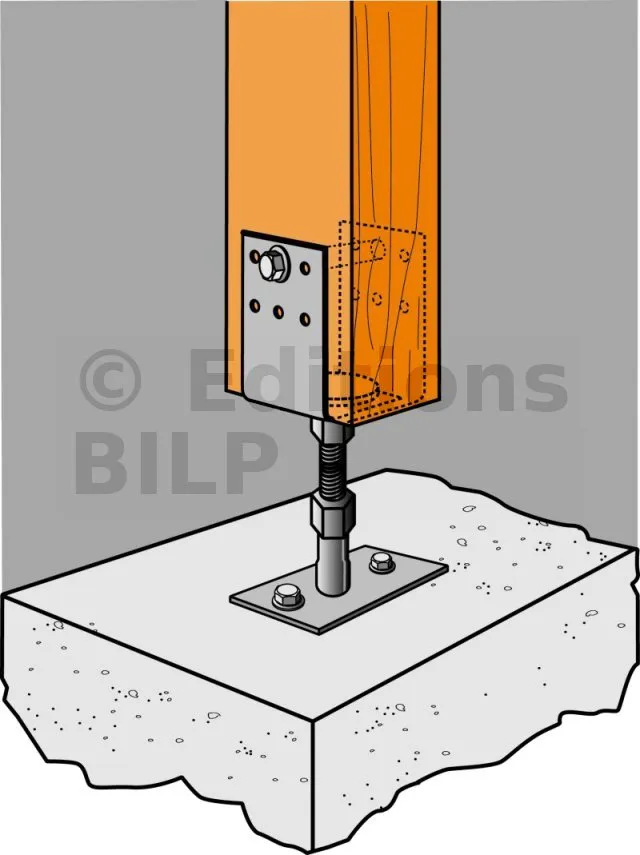

A fixer avec des ancrages

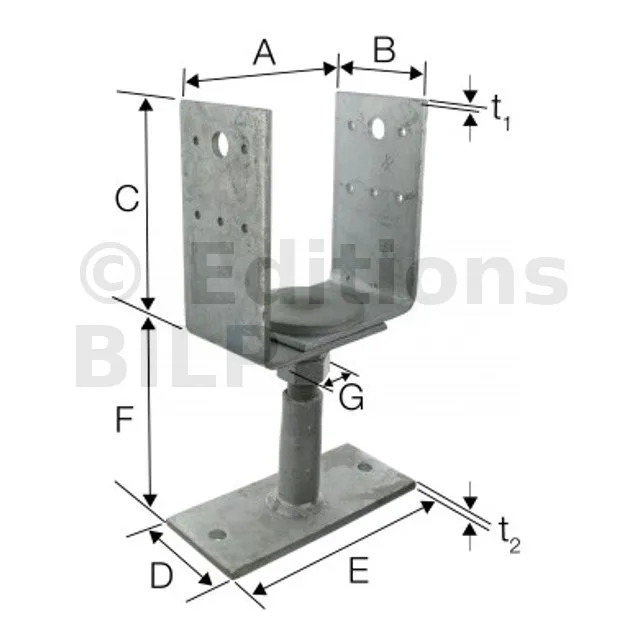

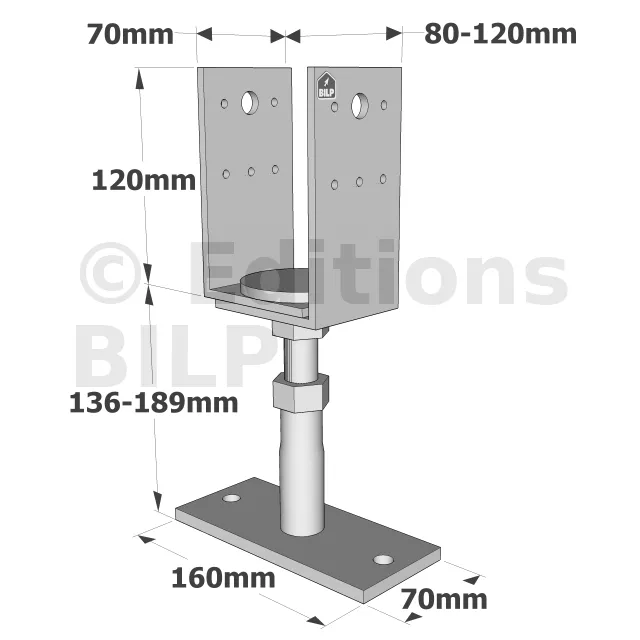

Dimensions
RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F G t1 t2 Ø5 Ø13.5 Ø12
PVDB80G 80-120 70 120 70 160 136-189 20 5 8 10 2 2

Valeurs caractéristiques


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k*** R2,k*** R3,k*** R4,k***
Quantité Type Quantité Type Largeur poteau [mm] g* [mm] g* [mm]
80 120 160 48 73 98 48 73 98
PVDB80G 10 CNA4.0x40 2 Ø10** 70 17.6 16.5 - 3.86 3.05 2.51 9.29 5.66 4.09

* g est la distance entre le béton et le bas du poteau.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

*** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
