Equerre d’assemblage - 40x40x40mm - Réf. EA444/2PB-R
-
RéférenceEA444/2PB-R
-
Epaisseur2mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)-
-
Profondeur (C)-
-
Largeur (D)-
-
Largeur (B)-
-
Perçages Aile BPointes ou vis : 10 Ø5 ; boulons : 1Ø12 ; oblong : 1 Ø12x32 [mm]
-
Perçages Aile A-
-
Épaisseur (E)-
-
Largeur (C)-
-
Hauteur (B)-
-
Aile horizontale-
-
Aile verticale-
-
Perçages Ø4.1 ailes C-
-
Perçages Ø4.1 ailes D-
-
Hauteur (C)-
-
Hauteur (D)-
-
Longueur (B)-
-
Longueur (E)-
-
Fixation-
-
Profondeur (A)-
-
Perçages-
-
Largeur40mm
-
Profondeur40mm
-
Hauteur40mm
-
Longueur (A)-
-
Longueur-
-
FinitionPeinture en poudre Polyester Architecture RAL9005
-
Perçage Ø5 Aile B3
-

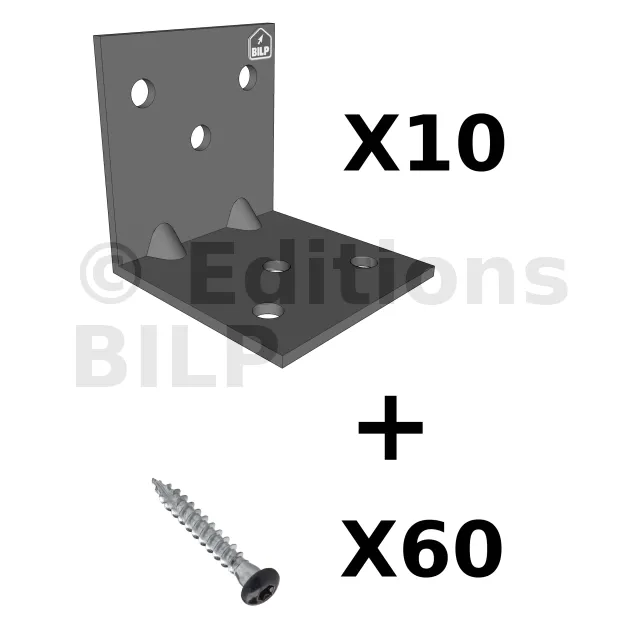

Contenu10 x EA444/2PB + 60 x CSA5.0X35PB-R
-
Perçage Ø5 Aile C3
-
Conditionnement-

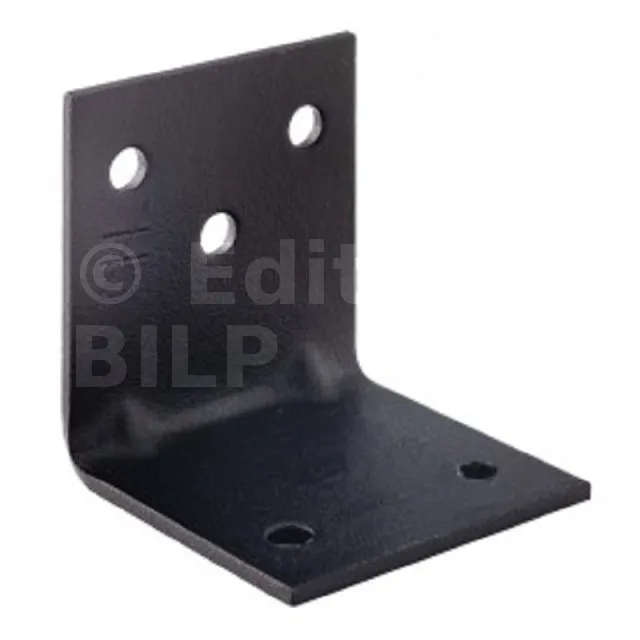

Equerre d’assemblage - Finition noire

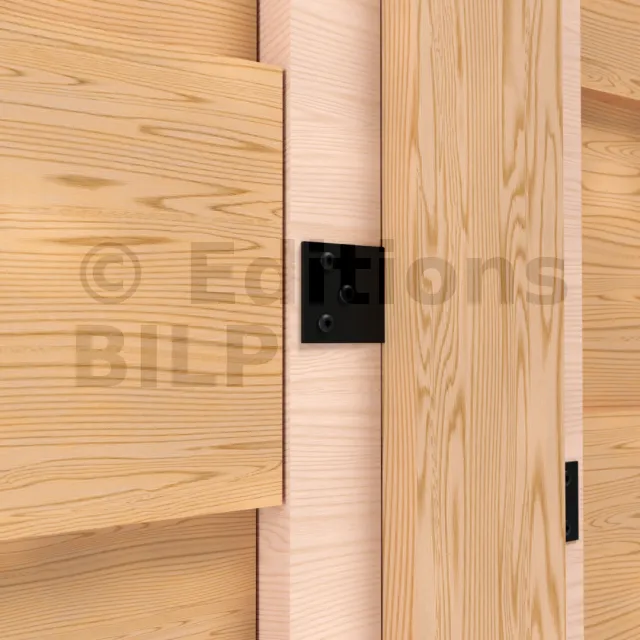

L’équerre d‘assemblage finition noire EAPB permet de connecter de manière discrète et esthétique des petites ossatures intérieures et extérieures. Elle est livrée avec 6 vis à tête noire CSAPB.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Épaisseur : 2mm.
Avantages
- Finition noire pour une grande discrétion dans la structure,
- 6 vis CSA5.0X35PB noires livrées pour fixer chaque équerre,
- Permet de fixer divers éléments bois entre eux.
Applications
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, ...
- Porté : bois massif, bois composite, bois lamellé-collé, ...
Domaines d’utilisation
- Aménagements extérieurs (pergolas, clôtures, claustras),
- Aménagements intérieurs,
- Meubles, consoles et petites ossatures,
- Encadrements de portes et fenêtres, ...
Données techniques

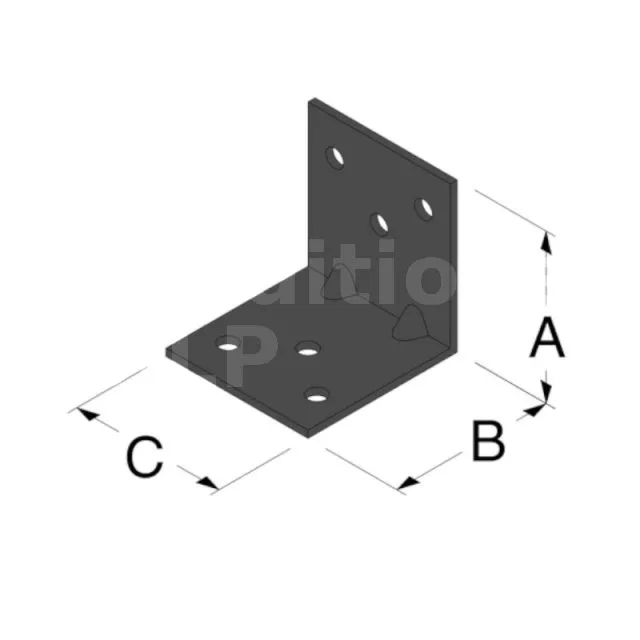

Dimensions et perçages
Références | Dimensions [mm] | Perçages | ||||
---|---|---|---|---|---|---|
A | B | C | Ep. | Aile B | Aile C | |
Ø5 | Ø5 | |||||
EA444/2PB | 40 | 40 | 40 | 2 | 3 | 3 |
Gamme NUANCES : Faites le choix de l’esthétique !
Fixations
Sur bois :
- Vis CSA5.0X35PB (60 fournies par blister pour 10 équerres).

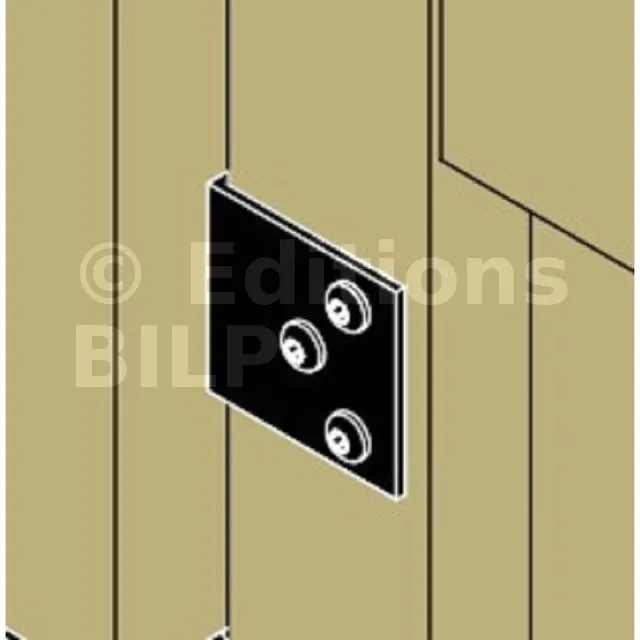

Installation
1. Approcher l’élément à fixer du support.
2. Visser l’élément avec les vis noires fournies.
3. Visser l’équerre sur le support bois.
