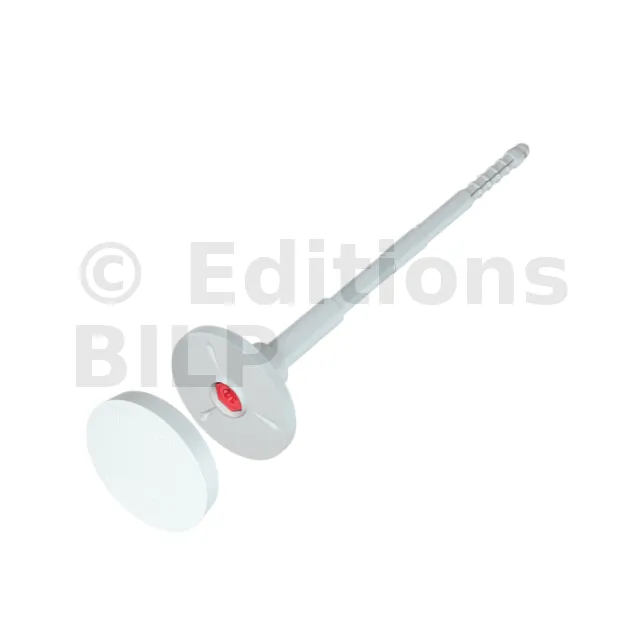

Cheville d’isolation préassemblée à visser, avec clou en métal et rondelle d’appui télescopique - Diamètre 8mm - Réf. ECODRIVE-08410(100)

bientôt DISPO
Expédition estimée dans 14 jours.
174€84
  HT  / Boîte de 100 pièces
(209.81 € TTC)
    • 410mm
    • Boite de 100 pièces
  • Autres choix

  • Référence
    ECODRIVE-08410(100)
  • Fabrication
    Européenne
  • Matériau
    Gaine : polyamide [PA],

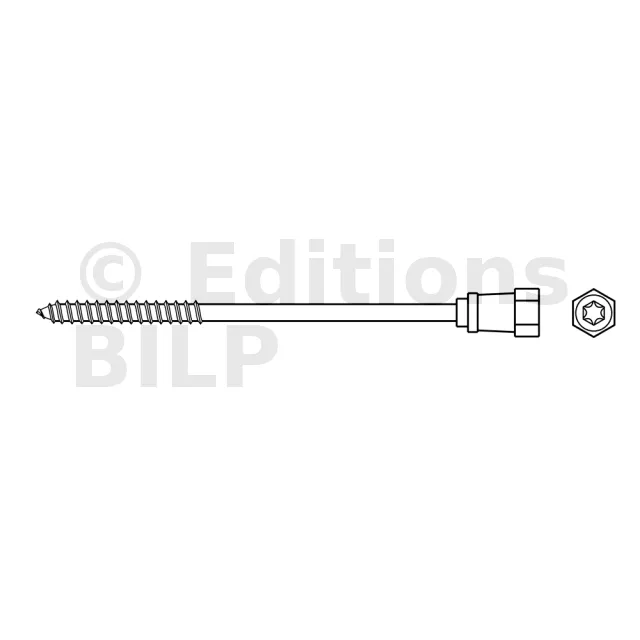

    Clou : acier galvanisé,
    Tête du clou : polyamide (PA) avec fibre de verre
  • Marque
    Klimas

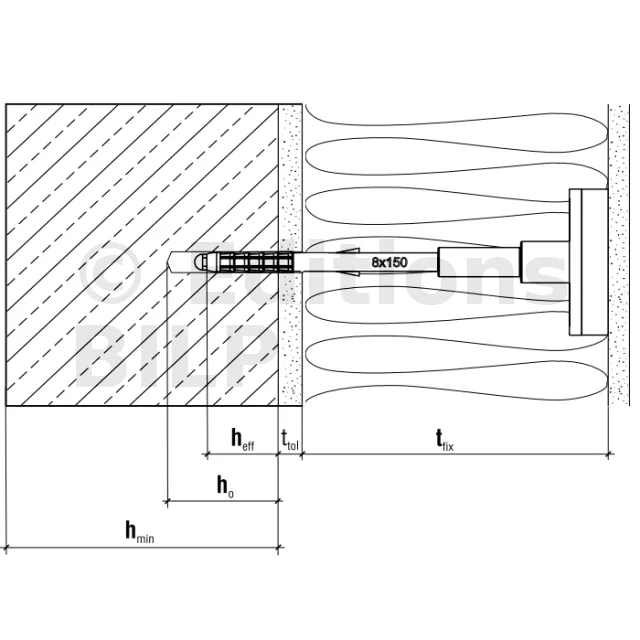

  • Profondeur d’ancrage (hef)
    Substrat cat. A B C D = 35mm
    Substrat cat. E = 55mm
  • Conductivité thermique
    0.002[W/K]
  • Profondeur de perçage
    Substrat cat. A B C D = 45mm
    Substrat cat. E = 65mm
  • Rigidité de la tête
    0.60[kN/mm]
  • Évaluation technique européenne
    ETA-13/0107
  • Empreinte
    TX40
  • Type d’isolation thermique
    Polystyrene EPS

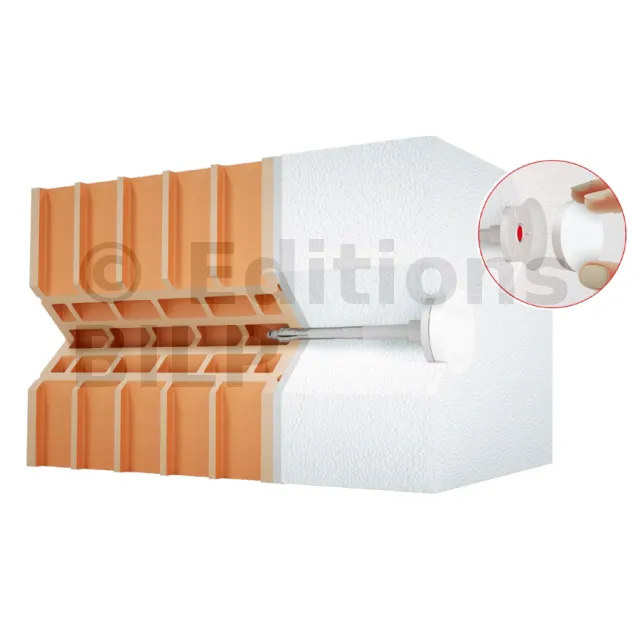

  • Méthode de montage
    Encastré
  • Protection contre la corrosion
    Zingage
  • Distance minimale du bord, cmin
    100mm
  • Espacement min. des chevilles
    100mm
  • Epaisseur minimale du substrat hmin
    100mm
  • Épaisseur de l’isolation tfix "Bâtiments neufs" (montage encastré)
    Substrat cat. A B C D = 340mm,
    Substrat cat. E = 320mm
  • Épaisseur de l’isolation tfix "Rénovation" (montage encastré)
    Substrat cat. A B C D = 320mm
  • Substrat
    Béton (cat.A),
    Brique céramique pleine en silicate (cat. B),
    Brique alvéolaire (cat.C),
    Eléments sur agrégat léger (LAC) (Cat.D),
    Béton cellulaire (AAC) (Cat.E)

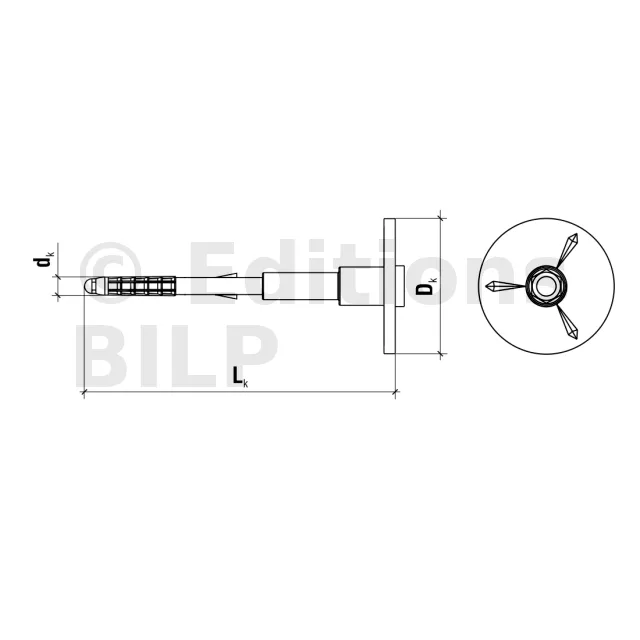

  • Diamètre de la fixation (dk)
    8mm
  • Diamètre de la plaque (Dk)
    60mm
  • En raison de la vis offrant une résistance maximale, le connecteur à visser est recommandé pour la fixation des matériaux isolants. De plus, il permet de réduire au minimum la charge de travail nécessaire lors de l’installation.
  • Grâce à la collerette de coupe, l’utilisation de fraises devient inutile, ce qui permet de réduire le temps d’assemblage et la production de poussière de polystyrène.
  • L’assemblage initial du clou avec la gaine élimine les risques d’erreur lors de la sélection du clou, ce qui garantit la sélection correcte de tous les éléments du connecteur.

Substrat adapté

Béton
Brique céramique pleine en silicate
Brique alvéolaire
Éléments sur agrégat léger (LAC)
Béton cellulaire (AAC)


Dimensions

RéférencesDimensionsEpaisseur de l’isolation tfix [mm]
ttol 10 mm de colle pris en compte ttol 10 mm de colle pris en compte + 20 mm ancien enduit
dk x Lk[mm] cat. A B C D cat. E cat. A B C D
ECODRIVE-08150(100) 8x150 80 - -
ECODRIVE-08170(100) 8x170 100 80 80
ECODRIVE-08190(100) 8x190 120 100 100
ECODRIVE-08210(100) 8x210 140 120 120
ECODRIVE-08230(100) 8x230 160 140 140
ECODRIVE-08250(100) 8x250 180 160 160
ECODRIVE-08270(100) 8x270 200 180 180
ECODRIVE-08290(100) 8x290 220 200 200
ECODRIVE-08310(100) 8x310 240 220 220
ECODRIVE-08330(100) 8x330 260 240 240
ECODRIVE-08350(100) 8x350 280 260 260
ECODRIVE-08370(100) 8x370 300 280 280
ECODRIVE-08390(100) 8x390 320 300 300
ECODRIVE-08410(100) 8x410 340 320 320
ECODRIVE-08430(100) 8x430 360 340 340

Résistance à la traction

ETAG 014 catégorie du substratType de substratDensité [kg/dm3]Résistance caractéristique [kN]
A Béton C12/15 ≥ 1,80 1,20
A Béton C16/20-C50/60 ≥ 2,30 1,50
B Brique céramique pleine ≥ 2,00 1,50
B Brique de silice pleine ≥ 2,00 1,50
C Brique de silice creuse ≥ 1,60 1,50
C Brique céramique perforée ≥ 1,20 1,50
C Bloc céramique perforé verticalement HBL ≥ 0,80 1,50
D Beton cellulaire léger LAC ≥ 1,05 0,90
E Beton cellulaire autoclave AAC 2 ≥ 0,35 0,60
E Beton cellulaire autoclave AAC 7 ≥ 0,65 1,20

Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)

Valeur des forces de traction de la rosace du connecteur à travers le matériau isolant en [KN]

R panneauEPS 035/80 mmEPS 040/80 mm
0,54 [kN] 0,49 [kN]
