Cheville d’isolation à visser avec clou métal et rondelle d’appui télescopique pour la laine minérale - Diamètre 8mm

Fixation de l’isolation en laine minérale MW.

bientôt DISPO
Expédition estimée dans 14 jours.
88€08
  HT  / Boîte de 50 pièces
(105.70 € TTC)

  • Référence
  • Fabrication
    Européenne
  • Matériau

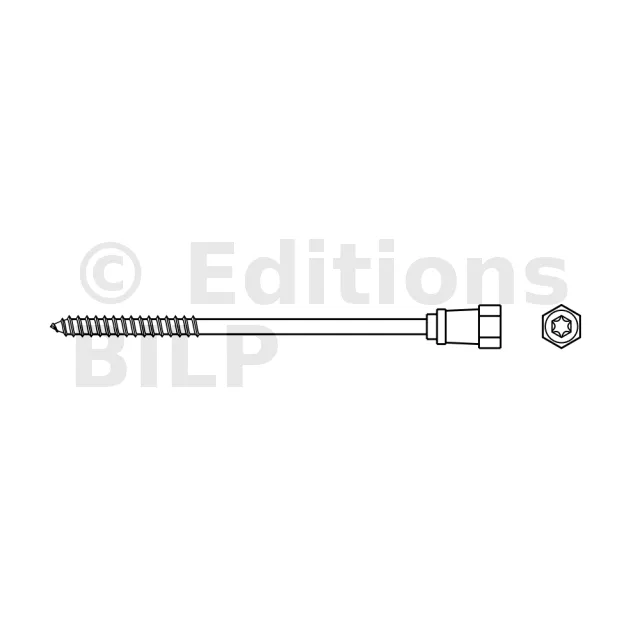

    Gaine : polyamide (PA), clou : acier carbone, tête du clou : polyamide (PA) avec fibre de verre
  • Empreinte
    TX40
  • Marque
    Klimas

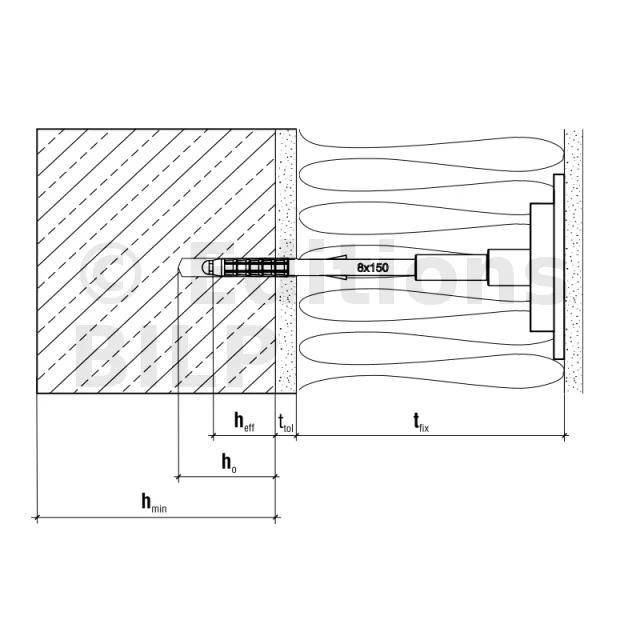

  • Profondeur d’ancrage (hef)
    Substrat cat. A B C D : 35mm
    Substrat cat. E : 55mm
  • Conductivité thermique
    0.002[W/K]
  • Rigidité de la tête
    0.60[kN/mm]
  • Type d’isolation thermique
    Laine minérale MW

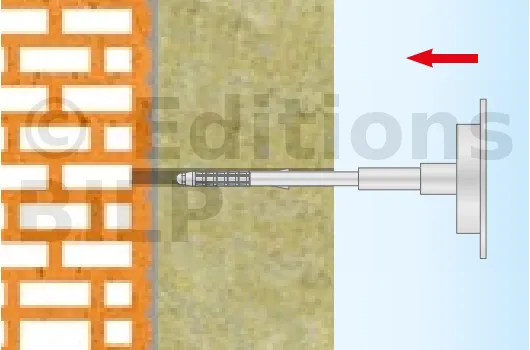

  • Méthode de montage
    Encastré
  • Protection contre la corrosion
    Zingage
  • Diamètre de la fixation (dk)
    8mm
  • Diamètre de la plaque (Dk)
    110mm

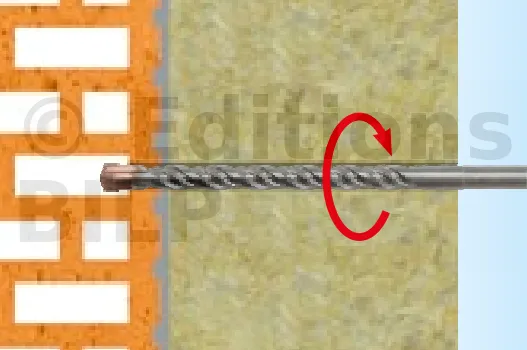

  • Profondeur de perçage
    Substrat cat. A B C D : 45mm
    Substrat cat. E : 65mm
  • Évaluation technique européenne
    ETA-13/0107
  • Espacement min. des chevilles
    100mm
  • Epaisseur minimale du substrat hmin
    100mm
  • Distance minimale du bord, cmin
    100mm
  • Épaisseur de l’isolation tfix "Bâtiments neufs" (montage encastré)
    Substrat cat. A B C D : 80mm
  • Substrat
    Béton (cat.A),
    Brique céramique pleine en silicate (cat.B),
    Brique alvéolaire (cat.C),
    Eléments sur agrégat léger [LAC] (cat.D),
    Béton cellulaire [AAC] (cat.E)

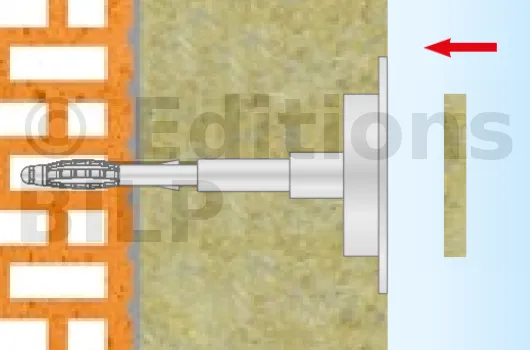

  • Les bords coupants spécialement conçus facilitent l’alignement de l’assiette d’appui sur la surface de la laine minérale.

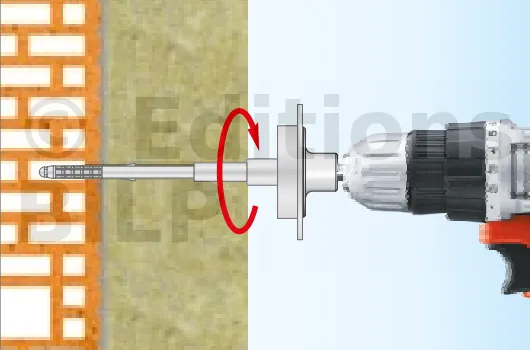

  • Connecteur à visser, TX40 : Le vissage du clou assure des niveaux de résistance optimaux, tandis que l’utilisation de ces connecteurs réduit la charge de travail au minimum absolu.

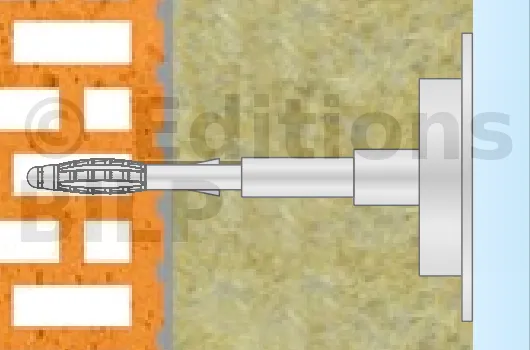

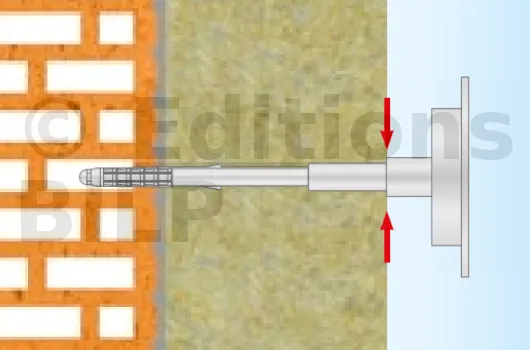

  • Conception télescopique moderne : En associant une structure télescopique à une collerette de coupe, nous créons le connecteur le plus avancé sur le marché pour l’assemblage encastré. Cette combinaison permet de diminuer le temps d’assemblage et d’éviter l’utilisation de fraises.

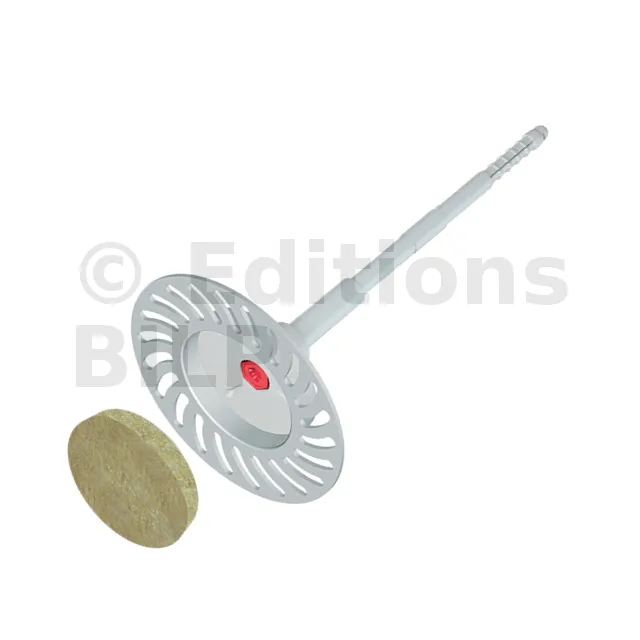

  • Disque de laine minérale : Les disques de laine livrés avec les connecteurs permettent d’éviter les ponts thermiques et améliorent l’esthétique de la couche extérieure.
  • Connecteurs préassemblés : En procédant à l’assemblage initial du clou avec la gaine, nous prévenons les erreurs de sélection du clou et nous nous assurons que les différents éléments du connecteur sont toujours choisis de manière appropriée.

Substrat approprié (ETAG 014 ABCDE)

Béton (Type A)
Béton (Type A)
Brique céramique pleine en silicate (Type B)
Brique céramique pleine en silicate (Type B)
Brique alvéolaire (Type C)
Brique alvéolaire (Type C)


Éléments sur agrégat léger (LAC) (Type D)
Éléments sur agrégat léger (LAC) (Type D)
Béton cellulaire (AAC) (Type E)
Béton cellulaire (AAC) (Type E)

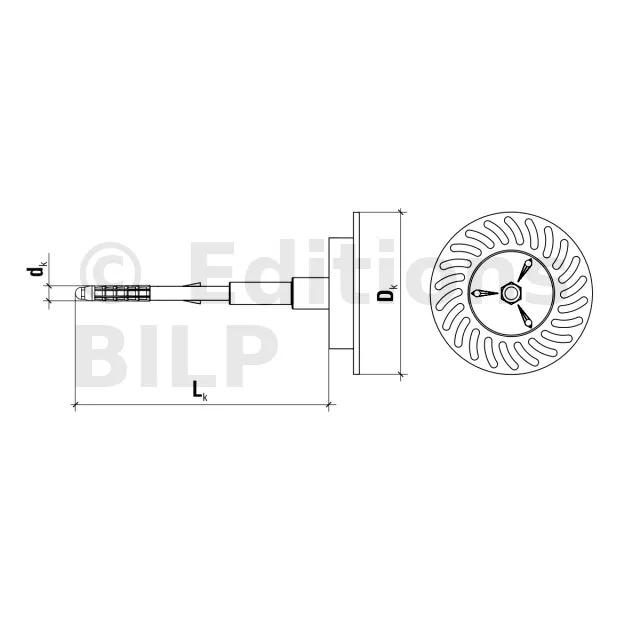

Dimensions
RéférencesDimensionsÉpaisseur de l’isolation tfix [mm]
Bâtiments neufs Rénovation
ttol 10 mm de colle pris en compte ttol 10 mm de colle pris en compte + 20 mm ancien enduit
dk x Lk [mm] cat. ABCD cat. E cat. ABCD
ECODRIVE-W-08150(50) 8x150 80 - -
ECODRIVE-W-08170(50) 8x170 100 80 80
ECODRIVE-W-08190(50) 8x190 120 100 100
ECODRIVE-W-08210(50) 8x210 140 120 120
ECODRIVE-W-08230(50) 8x230 160 140 140
ECODRIVE-W-08250(50) 8x250 180 160 160
ECODRIVE-W-08270(50) 8x270 200 180 180
ECODRIVE-W-08290(50) 8x290 220 200 200
ECODRIVE-W-08310(50) 8x310 240 220 220
ECODRIVE-W-08330(50) 8x330 260 240 240
ECODRIVE-W-08350(50) 8x350 280 260 260
ECODRIVE-W-08370(50) 8x370 300 280 280
ECODRIVE-W-08390(50) 8x390 320 300 300
ECODRIVE-W-08410(50) 8x410 340 320 320
ECODRIVE-W-08430(50) 8x430 360 340 340

Résistance à la traction

ETAG 014 catégorie du substratType de substratDensité [kg/dm3]Résistance caractéristique [kN]
A Béton C12/15 ≥ 1,80 1,20
A Béton C16/20-C50/60 ≥ 2,30 1,50
B Brique céramique pleine ≥ 2,00 1,50
B Brique de silice pleine ≥ 2,00 1,50
C Brique de silice creuse ≥ 1,60 1,50
C Brique céramique perforée ≥ 1,20 1,50
C Éléments sur un agrégat léger HBL ≥ 0,80 1,50
D Bloc en béton léger LAC ≥ 1,05 0,90
E Béton cellulaire AAC2 ≥ 0,35 0,60
E Béton cellulaire AAC7 ≥ 0,65 1,20

Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)
