Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS - Pour l’EXTERIEUR - Revêtement ZPro - Réf. ABR10525Z

EN STOCK
Expédition immédiate disponible pour 35 unité(s).
8€00
  HT  / Equerre
(9.60 € TTC)

  • Référence
    ABR10525Z
  • Fabrication
    Française
  • Marque
    Simpson Strong-Tie
  • Epaisseur
    2.5mm
  • Profondeur
    105mm
  • Perçages Aile B
    14Ø5 - 1Ø14mm
  • Perçages Aile A
    10Ø5 - 2Ø11mm
  • Matériau
    Acier galvanisé S250GD + ZPro

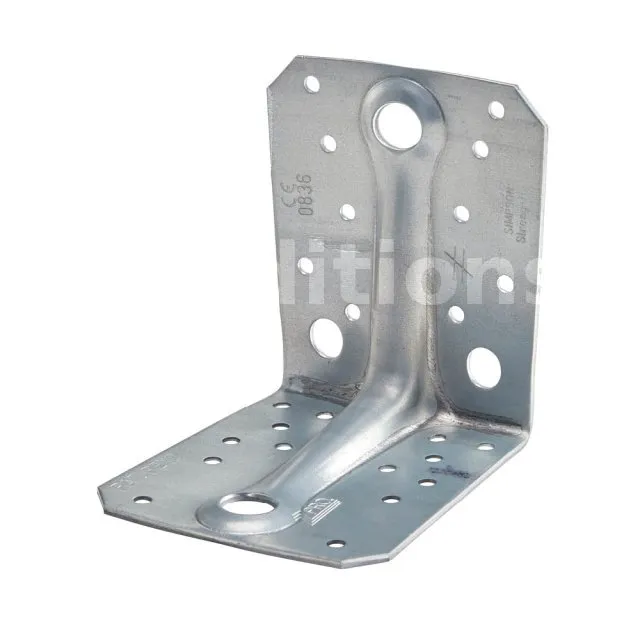

Equerre renforcée - Pour l’EXTERIEUR - ZPRO

Equerres renforcées ABR-Z pour des connexions plus fiables et résistantes sur support bois et maçonnerie.

Caractéristiques

Matière

  • Acier galvanisé S250GD + ZPro,
  • Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.

Avantages

  • Usage en environnement extérieur,
  • Reprise de charge en traction et cisaillement,
  • Grande polyvalence d’utilisation...

Application

Support

  • Porteur : bois,
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d’utilisation

Les équerres ABR-Z conviennent pour un usage extérieur.

  • Fixation de montants,
  • Poteaux bois,
  • Murs bois massifs,
  • Application poutre sur poutre...

Dimensions

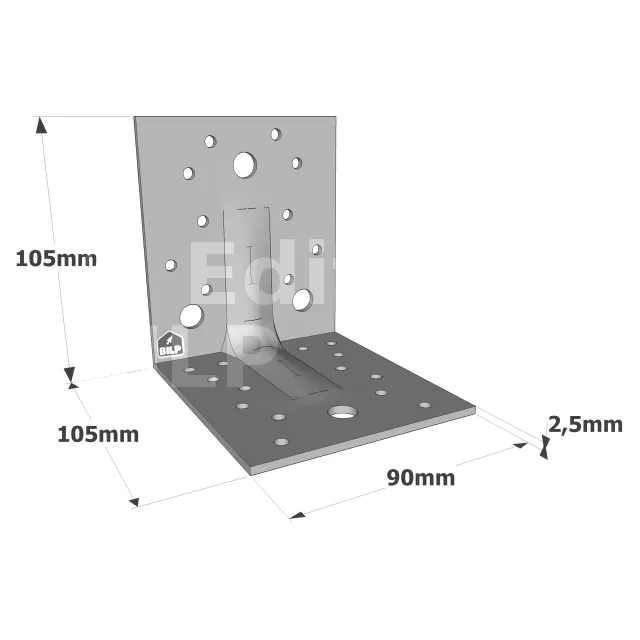

RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14
ABR7015Z 70 70 55 1.5 8 1 - - 8 1 - -
ABR9020Z 88 88 65 2 10 - 1 - 10 - 1 -
ABR10525Z 105 105 90 2.5 10 - 2 1 14 - - 1

Valeurs caractéristiques - Bois sur bois - Clouage total

RéférencesValeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Qté CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60
ABR7015Z 6 8 5.2 6.1 - 6.7 7.3 - 4.2 /kmod^0,3 4.8 /kmod^0,3 -
ABR9020Z 8 10 9.7 10.8 14.9 9.4 10.3 13 4.6 /kmod^0,7 4.9 /kmod^0,7 5.8 /kmod^0,6
ABR10525Z 10 14 12.7 17.2 29.5 10.7 12.2 19.7 10.6/kmod^0,2 11.5 /kmod^0,4 13.1 /kmod^0,8

R4/5 avec b = 75 mm et e = 130 mm

Valeurs caractéristiques - bois sur bois - clouage partiel

RéférencesValeurs Caractéristiques - Bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Qté CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60
ABR9020Z 4 6 4.9 5.9 9.8 5.9 6.4 8.1 4.6 /kmod^0,6 4.8 /kmod^0,7 5.8/kmod^0.6
ABR10525Z 6 6 4.8 5.7 9.5 9.7 10.6 14.3 se référer à l’ETA-06/0106 se référer à l’ETA-06/0106 se référer à l’ETA-06/0106

R4/5 avec b = 75 mm et e = 130 mm

Valeurs caractéristiques - poteau sur poutre - 2 équerres
RéférencesValeurs Caractéristiques - Poteau sur poutre - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres [kN]
Aile A Aile B R1,k R2.k = R3.k
Qté Qté CSA5.0x40Z CSA5.0x40Z
ABR9020Z 4 6 11.8 7.1
ABR10525Z 6 8 25.5 14.2

Le revêtement ZPRO

Un revêtement résistant et hautement intelligent.

L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.

En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.


Tests de performance du revêtement ZPRO
Tests de performance du revêtement ZPRO

Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.

Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.

Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.


SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
