Vis à bois structurelle tête plate - SWW8.0X220 - Réf. 75402

bientôt DISPO
Expédition dans moins de 7 jours.
53€92
  HT  / boite de 50 vis
(64.70 € TTC)
    • 220mm
    • 8mm
    • Tête plate
    • 80mm
    • ACIER zingué jaune 5 µm, finition bichromatée suivant NF EN ISO 2081
    • SIMPSON Strong-Tie
    • Boite de 50 vis
  • Autres choix

  • Référence
    75402
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la tête
    22.2mm
  • Empreinte
    T-40

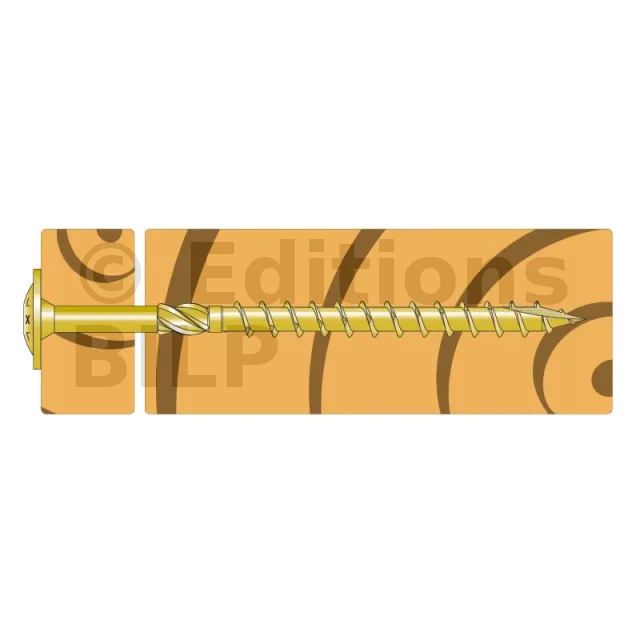

  • Epaisseur maximale de la pièce bois à fixer (tfix)
    140mm

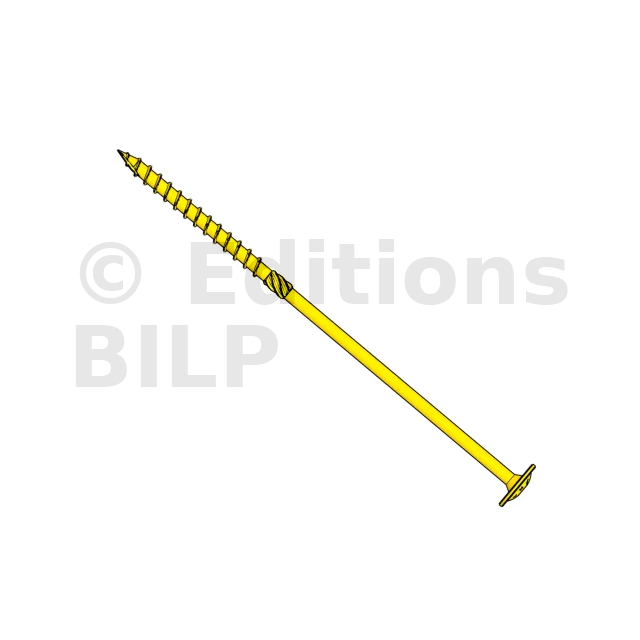

Vis à bois structurelle tête plate - SWW

Les vis à bois structurelle filetage partiel à tête plate SWW de la gamme Solid-Drive™ sont des vis structurelles disponibles en plusieurs dimensions et conçues pour les structures en CLT ou en lamellé-collé, ainsi que pour toutes vos structures bois en intérieur.

Avantages

  • Tête large pour une forte résistance à la traversée de la tête,
  • Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts,
  • Acier zingué jaune pour une utilisation en intérieur et en environnement sec,
  • Pointe anti-fendage type 17 pour une meilleure amorce du vissage,
  • Filet asymétrique à grand pas et cranté pour une meilleure résistance à l’arrachement,
  • Alésoir réduisant les frottements à l’insertion,
  • Pré perçage non nécessaire
  • Filet secondaire anti-fendage : amorce parfaite même dans les bois durs
  • 1 embout de vissage Torx livré dans chaque boîte.

Matière

  • Acier électrozingué jaune 5 µm,
  • Finition bichromatée suivant NF EN ISO 2081.

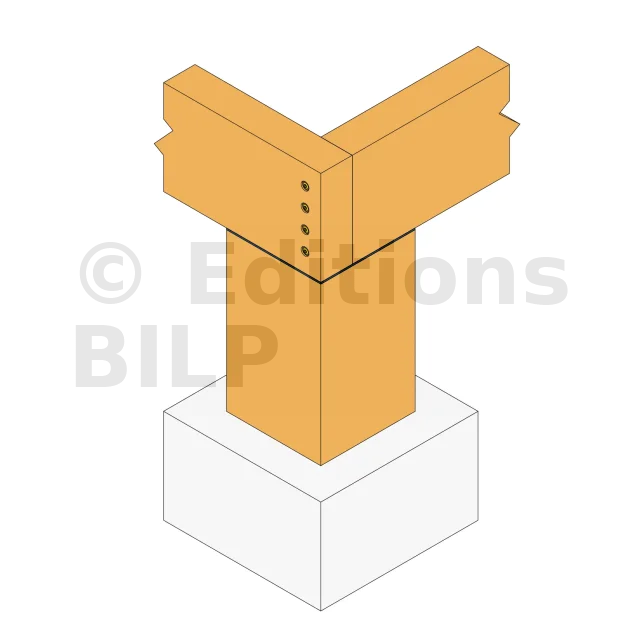

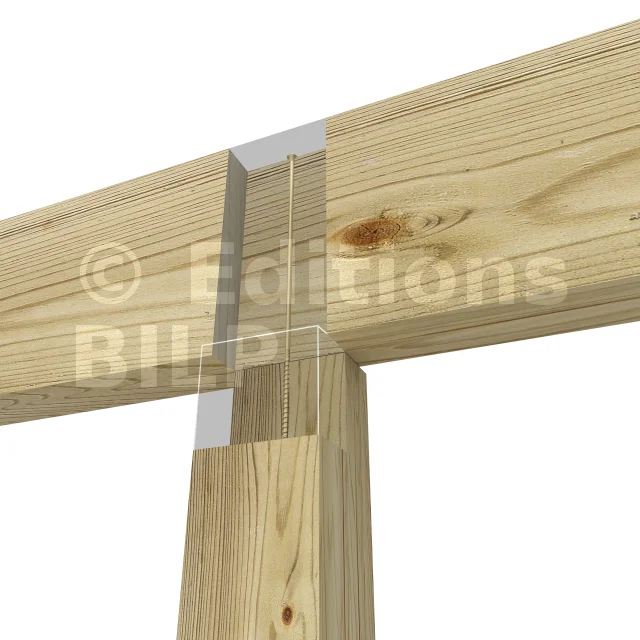

Applications

  • Liaison entre murs CLT, plancher CLT sur mur CLT, panneau CLT sur poutre,
  • Panneau sur mur, assemblage mi-bois, ossature bois.

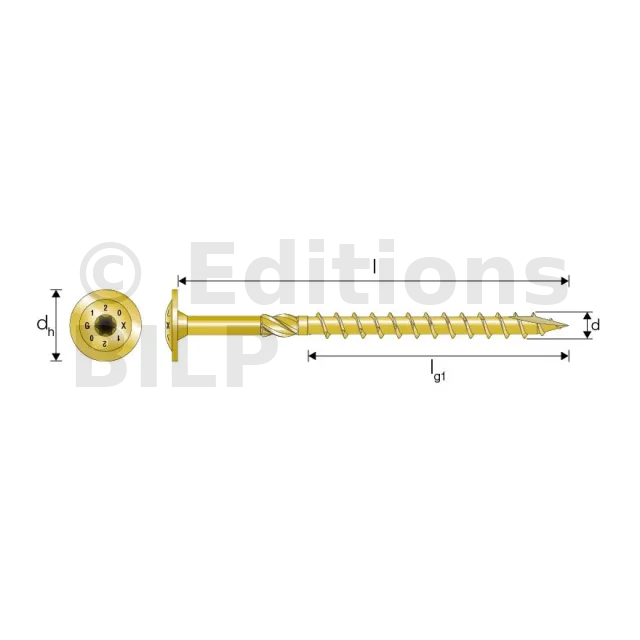

Dimensions
RéférencesDimensions des fixations [mm]
d l tfix dh d1 lg Embout
SWW6.0X60 75382 6 60 20 14 3.8 42 T-30
SWW6.0X80 75383 6 80 30 14 3.8 50 T-30
SWW6.0X100 75384 6 100 30 14 3.8 70 T-30
SWW6.0X120 75385 6 120 60 14 3.8 70 T-30
SWW6.0X140 75386 6 140 70 14 3.8 70 T-30
SWW6.0X160 75387 6 160 90 14 3.8 70 T-30
SWW6.0X180 75388 6 180 110 14 3.8 70 T-30
SWW6.0X200 75389 6 200 130 14 3.8 70 T-30
SWW8.0X80 75395 8 80 30 22.2 5.3 50 T-40
SWW8.0X100 75396 8 100 50 22.2 5.3 50 T-40
SWW8.0X120 75397 8 120 40 22.2 5.3 80 T-40
SWW8.0X140 75398 8 140 60 22.2 5.3 80 T-40
SWW8.0X160 75399 8 160 80 22.2 5.3 80 T-40
SWW8.0X180 75400 8 180 100 22.2 5.3 80 T-40
SWW8.0X200 75401 8 200 120 22.2 5.3 80 T-40
SWW8.0X220 75402 8 220 140 22.2 5.3 80 T-40
SWW8.0X240 75403 8 240 160 22.2 5.3 80 T-40
SWW8.0X260 75404 8 260 180 22.2 5.3 80 T-40
SWW8.0X280 75405 8 280 200 22.2 5.3 80 T-40
SWW8.0X300 75406 8 300 220 22.2 5.3 80 T-40
SWW8.0X320 75407 8 320 240 22.2 5.3 80 T-40
SWW8.0X340 75408 8 340 260 22.2 5.3 80 T-40
SWW8.0X360 75409 8 360 280 22.2 5.3 80 T-40
SWW8.0X400 75411 8 400 320 22.2 5.3 80 T-40
SWW10.0X120 76913 10 120 70 25.9 6.3 50 T-40
SWW10.0X140 76914 10 140 60 25.9 6.3 80 T-40
SWW10.0X160 75412 10 160 80 25.9 6.3 80 T-40
SWW10.0X180 75413 10 180 100 25.9 6.3 80 T-40
SWW10.0X200 75414 10 200 120 25.9 6.3 80 T-40
SWW10.0X220 75415 10 220 140 25.9 6.3 80 T-40
SWW10.0X240 75416 10 240 160 25.9 6.3 80 T-40
SWW10.0X260 75417 10 260 180 25.9 6.3 80 T-40
SWW10.0X280 75418 10 280 200 25.9 6.3 80 T-40
SWW10.0X300 75419 10 300 220 25.9 6.3 80 T-40
SWW10.0X320 75420 10 320 240 25.9 6.3 80 T-40
SWW10.0X340 75421 10 340 260 25.9 6.3 80 T-40
SWW10.0X360 75422 10 360 280 25.9 6.3 80 T-40
SWW10.0X400 75424 10 400 320 25.9 6.3 80 T-40

Propriétés caractéristiques

RéférencesPropriétés caractéristiques
Moment d’écoulement plastique caractéristique - My,k [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] Résistance caractéristique en traction - ftens,k [kN] Résistance caractéristique à la torsion - ftor,k [Nm] Rapport de torsion
SWW6.0X60 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X80 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X100 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X120 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X140 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X160 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X180 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X200 10.5 13 16.1 12.3 11 ≥ 1,5
SWW8.0X80 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X100 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X120 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X140 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X160 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X180 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X200 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X220 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X240 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X260 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X280 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X300 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X320 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X340 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X360 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X400 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW10.0X120 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X140 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X160 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X180 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X200 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X220 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X240 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X260 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X280 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X300 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X320 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X340 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X400 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
