Sabots Cantilevers renforcés - Réf. SCR64/158_20

bientôt DISPO
Expédition estimée dans 10 jours.
3€71
  HT  / sabot
soit 74.26€ pour 20 sabots
(89.11 € TTC)
    • 158mm
    • 64mm
    • 20 pièces
  • Autres choix

  • Référence
    SCR64/158_20
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    158mm
  • Hauteur maximale du bois porté
    210mm
  • Profondeur (C)
    90mm
  • Epaisseur
    1,5mm

Sabots cantilevers renforcés

Employés pour la réalisation de pannes filantes, les sabots cantilever renforcés SCR sont conçus pour reprendre des efforts tranchants uniquement. Ces sabots de charpentes doivent donc être positionnés au point de moment fléchissant nul, déterminé par calcul.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0053
Agréments techniques : ETA-07/0053

Matière :

  • Acier galvanisé S250GD + Z275 svt NF EN 10346,
  • Épaisseur : 1,5 mm.

Les sabots cantilevers renforcés sont généralement fabriqués à partir de matériaux résistants tels que le métal galvanisé ou l’acier inoxydable, assurant une longue durée de vie et une résistance accrue à la corrosion. Ils comprennent souvent une plaque de montage perforée pour faciliter la fixation avec des vis ou des clous, garantissant une installation sécurisée et stable.

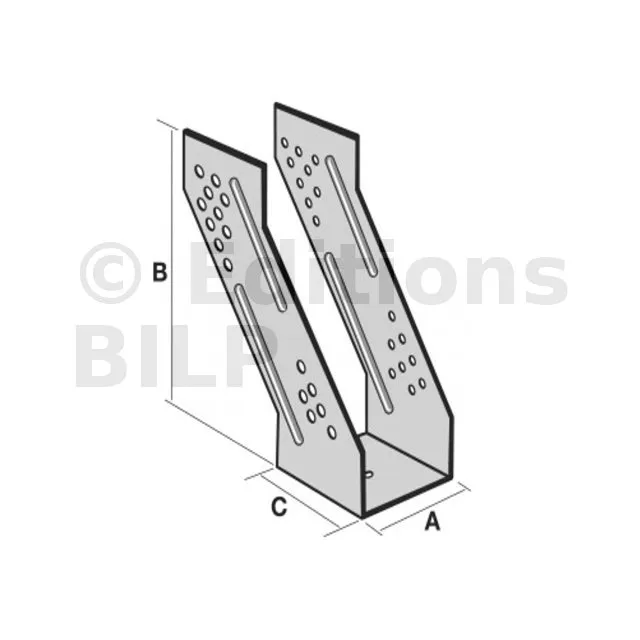

Dimensions et valeurs caractéristiques


RéférencesBois portéDimensions [mm]FixationsRésistances caractéristiques - Bois sur bois - C24 [kN]
Largeur [mm] Hauteur [mm] A B C Ep. Porteur Porté Base Descendante Ascendante Lat.
Min. Max. Nb. Type Nb. Type Nb. Type
SCR64/158 64 158 210 64 158 90 1.5 16 CNA4.0x50 14 CNA4.0x50 1 CNA4.0x50 19.2 6.3 4.9
SCR72/214 72 214 285 72 214 90 1.5 25 CNA4.0x50 21 CNA4.0x50 1 CNA4.0x50 30.6 11.2 5.9
SCR76/182 76 182 242 76 182 90 1.5 19 CNA4.0x50 14 CNA4.0x50 1 CNA4.0x50 22.3 6.8 4.9
SCR80/210 80 210 280 80 210 90 1.5 25 CNA4.0x50 21 CNA4.0x50 1 CNA4.0x50 30.6 11.2 5.9

Avantages :

  • Optimisation des sections de bois utilisées : Les sabots cantilevers renforcés permettent de réduire la quantité de bois nécessaire tout en maintenant une structure solide. Cela se traduit par une utilisation plus efficace des matériaux et une diminution des coûts.
  • Installation simple et rapide : Grâce à leur conception ingénieuse, ces sabots peuvent être installés rapidement sans nécessiter d’outils spécialisés, ce qui réduit le temps de travail et les coûts de main-d’œuvre.

Applications :

Les sabots cantilevers renforcés sont polyvalents et peuvent être utilisés dans diverses configurations structurelles.

Support :

  • Porteur : bois massif, lamellé-collé, bois composite.
  • Porté : bois massif, lamellé-collé, bois composite.

Domaines d’application :

Les sabots cantilevers renforcés sont utilisés dans de nombreux domaines de la construction,

  • Pannes : Les sabots sont couramment utilisés pour fixer les pannes aux fermes de toit, assurant une répartition uniforme de la charge et une stabilité accrue.
  • Solivage : Ils sont essentiels pour soutenir les solives de plancher, garantissant une structure solide et durable.
  • Charpentes : Dans les constructions de charpentes en bois, les sabots cantilevers renforcés offrent une solution fiable pour les connexions entre les différentes pièces de bois.


SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
