Sabot à pente réglable - Réf. SPR50/140

bientôt DISPO
Expédition estimée dans 10 jours.
5€26
  HT  / sabot
(6.31 € TTC)

  • Référence
    SPR50/140
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suvant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    76mm
  • Longueur d’aile (D)
    134mm
  • Epaisseur
    1,5mm
  • Largeur poutre min.
    48mm
  • Largeur poutre max.
    50mm

Sabot à pente réglable

Le sabot à pente réglable SPR permet la fixation de chevrons sur support bois et béton. Le réglage de la pente est fait sur le chantier pour des pentes jusqu‘à 45° vers le bas ou le haut. Ce réglage n‘est à effectuer qu‘une seule fois dans le sens de la pente souhaitée.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5mm.

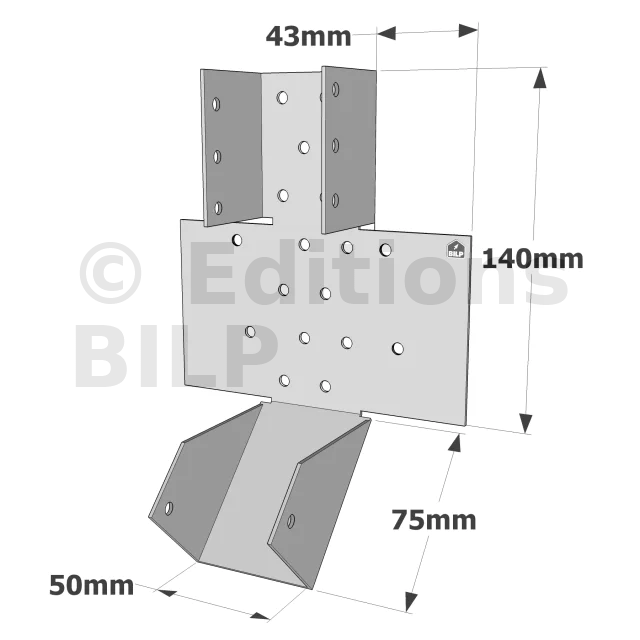

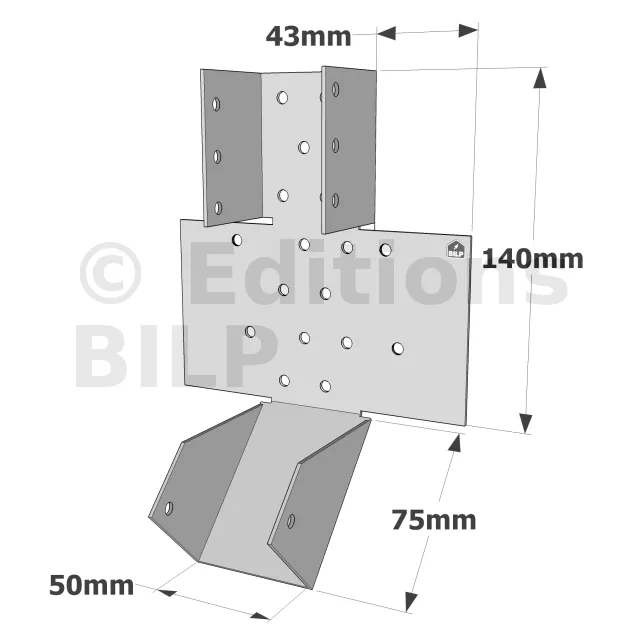

Dimensions



RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur A B C D F t Ø5 [mm] Ø5 [mm]
Min. Max.
SPR38/120 36 38 38 120 74 43 78 1.5 9 6
SPR50/140 48 50 50 140 74 43 78 1.5 18 8
SPR64/160 62 64 64 160 74 43 78 1.5 20 10
SPR76/180 74 76 76 180 74 43 78 1.5 22 12
SPR100/300 98 100 100 300 74 43 78 1.5 34 24

Les dimensions A, B et C sont les dimensions intérieures du sabot.

Avantages :

  • Le principal avantage du sabot à pente réglable est la possibilité de réglage de la pente sur chantier. Cette adaptabilité permet de corriger les erreurs éventuelles et d’ajuster précisément l’angle des éléments porteurs et portés. Ainsi, la construction gagne en flexibilité et en précision, ce qui est particulièrement utile pour des projets complexes.
  • Fixation et assemblage :
    Le processus de fixation des sabots pente réglable est conçu pour être simple et efficace. Ils sont généralement fixés aux éléments porteurs par des vis ou des boulons, offrant une connexion solide. L’assemblage est facilité par la possibilité d’ajuster l’inclinaison directement sur site, ce qui réduit le besoin de coupes précises et de modifications ultérieures.
  • Structure et durabilité :
    L’utilisation de sabots charpente réglable améliore la durabilité de la structure en permettant des connexions plus robustes et mieux adaptées aux contraintes spécifiques du projet. En ajustant l’angle et l’inclinaison des éléments porteurs et portés, les tensions et les charges sont mieux réparties, augmentant ainsi la longévité de la construction.

Applications :

Support :

Les sabots à pente réglable sont compatibles avec une grande variété de matériaux porteurs et portés :

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton ou acier.
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation :

Les domaines d’utilisation des sabots charpente réglable sont variés et incluent :

  • Solives : Elles permettent de maintenir une inclinaison parfaite des solives, améliorant ainsi la stabilité et la durabilité de la structure.
  • Pannes : Utilisées pour les pannes, elles assurent une connexion robuste entre les éléments de charpente, même lorsque l’angle d’inclinaison doit être ajusté.
  • Poutres lisses : Les sabots permettent une fixation sûre et flexible des poutres lisses, essentielles pour la répartition des charges dans une structure en bois.
