Sabot pour angle maçonné - Réf. SAMI/4X
-
RéférenceSAMI/4X
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Hauteur (B)116mm
-
Epaisseur4mm
-
Hauteur (C)121mm
-
Perçages sur porté10x(Ø5x12 oblong)
-
Perçages sur porteur4Ø12
Sabot pour angle maçonné

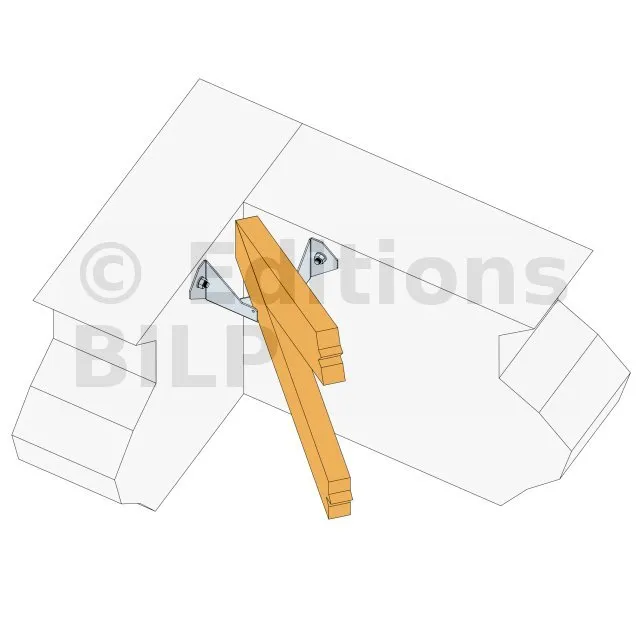

Ce sabot permet de reprendre les fermes dans les angles de maçonnerie à 90°. Il est pliable en largeur au choix entre 76 et 150 mm et disponible en largeur 38 mm.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2.5 et 4 mm.

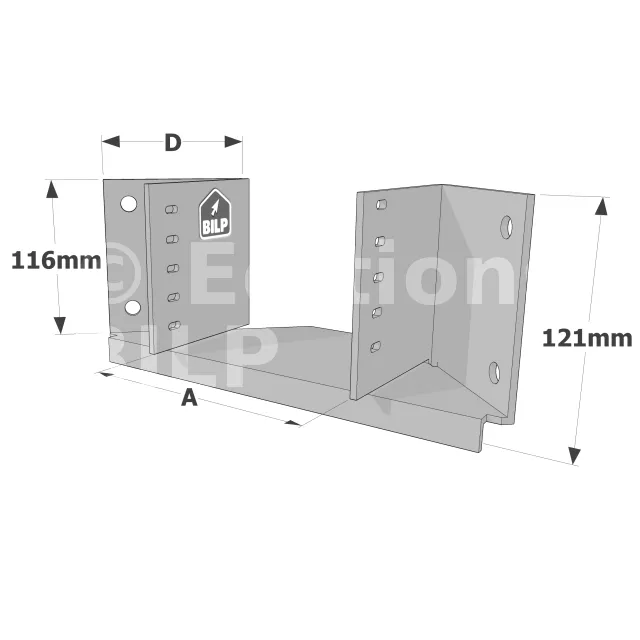

Dimensions
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø11 | Ø12 | Ø5 | Ø5x12 Oblong [mm] | |
| SAMI/4X | 76-150 | 116 | 121 | 104-156 | 4 | - | 4 | - | 10 |
| SAMI38/2.5 | 38 | 106 | - | 54 | 2.5 | 2 | - | 4 | - |
Les valeurs de reprise de charge sont données sur béton dans le cas d’une fixation éloignée des bords du support. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
Valeurs caractéristiques - bois sur béton
| Références | Valeurs Caractéristiques - Bois sur béton ou acier | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
| Porteur | Porté | R1,k | R2,k | |||
| Qté | Type | Qté | Type | |||
| SAMI38/2.5 | 2 | Ø10 | 4 | CSA5.0x40 | 10.1 | 3.8 |
| SAMI/4X | 4 | Ø10 | 10 | CNA4.0x35 | 31.3 | - |
Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont WA, BOAXII, AT-HP, SET-XP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément.
Mise en œuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 35 m
- Vis CSA Ø 5.0 x 35 mm.
Sur porteur :
Support acier :
- Boulons Ø 10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25.
Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :
- Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.

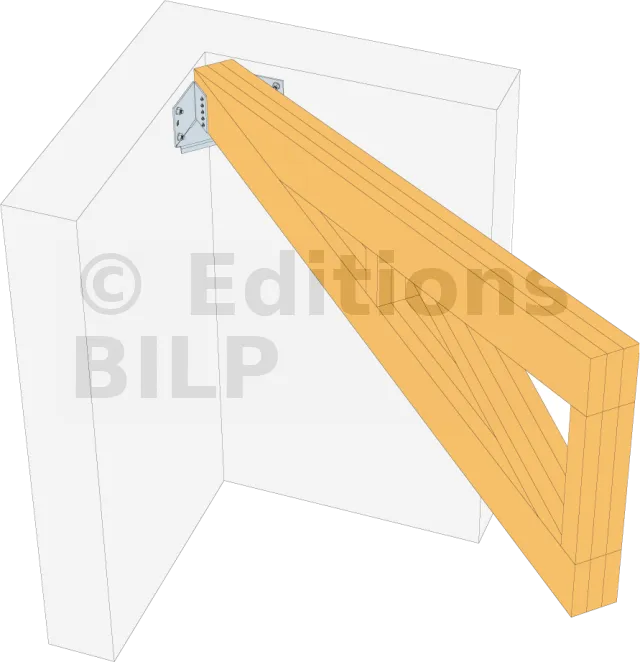

Installation
Sur Bois :
1. Tracer l’emplacement des perçages en appliquant le sabot dans l’angle de mur,
2. Percer le support avec un forêt adapté,
3. Présenter le sabot et le fixer sur le support avec les ancrages adaptés,
4. Présenter l’élément porté dans le sabot avant de le fixer.
Les sabots pour angle maçonné jouent un rôle crucial dans la construction en offrant une solution robuste pour la fixation d’éléments en bois dans les angles de maçonnerie. Ils assurent une connexion solide et fiable entre différents matériaux de construction, garantissant ainsi la stabilité et la durabilité des structures.
Avantages :
- Installation rapide et simple : Les sabots pour angle maçonné sont conçus pour être installés facilement et rapidement. Leur conception intuitive permet une pose efficace, réduisant ainsi le temps de travail et les coûts de main-d’œuvre.
- Disponible en largeur 38 mm ou pliable en largeur : Le modèle SAMI/4X est particulièrement flexible, étant disponible en une largeur standard de 38 mm ou pliable pour s’adapter à une plage de largeur variant entre 76 et 150 mm. Cette caractéristique permet une grande polyvalence dans les applications, facilitant l’ajustement aux dimensions spécifiques des projets.
Applications :
Les sabots pour angle maçonné sont utilisés pour fixer des éléments en bois dans les coins de maçonnerie, assurant une connexion robuste et durable. Ils sont essentiels dans la construction de structures où la stabilité et la sécurité sont primordiales.
Support :
- Porteur : Les sabots sont compatibles avec des matériaux porteurs tels que l’acier et le béton. Ils offrent une excellente fixation et un soutien solide, garantissant la stabilité de l’ensemble de la structure.
- Porté : Les sabots peuvent être utilisés pour supporter divers types de bois, y compris le bois massif, le bois composite et le bois lamellé-collé. Leur conception permet de maintenir ces matériaux en place de manière sûre et efficace.
Domaines d’utilisation :
Les sabots pour angle maçonné sont indispensables pour la fixation d’éléments en bois dans les angles maçonnés. Ils sont couramment utilisés dans divers projets de construction, allant des petites structures résidentielles aux grandes infrastructures commerciales. Grâce à leur capacité à fournir une connexion solide entre le bois et la maçonnerie, ils sont essentiels pour le renforcement et la stabilisation des bâtiments.
