Sabot à deux éléments T340 GAUCHE - Réf. SDEG340/30
-
RéférenceSDEG340/30
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z250 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)84mm
-
Epaisseur2mm
-
Hauteur maximale du bois porté207mm
-
Hauteur minimale du bois porté140mm
-
Perçages sur porté6Ø5mm
-
Perçages sur porteur11Ø5 - 2Ø13mm
-
Nombre de fixations sur le porteur11 - CNA ou CSA
-
Nombre de fixations sur le porté6 - CNA ou CSA
Sabots deux éléments (droit et gauche)
Les sabots deux éléments SDE permettent de s‘adapter à des sections de bois dont la largeur est comprise entre 60 et 120 mm. La mise en oeuvre des pointes dans la base du sabot est impérative pour assurer un bon assemblage.
Caractéristiques
Matière :
- Acier galvanisé S250GD + Z250 suivant NF EN 10346,
- Épaisseur : 2 mm.
Avantages :
- Grande souplesse d’utilisation en neuf comme en rénovation...
Applications
Support :
- Porteur : Bois, béton, acier...
- Porté : Bois massif, bois composite...
Domaines d’utilisation :
- Solives,
- Reprise d’assemblages existants...
Données techniques

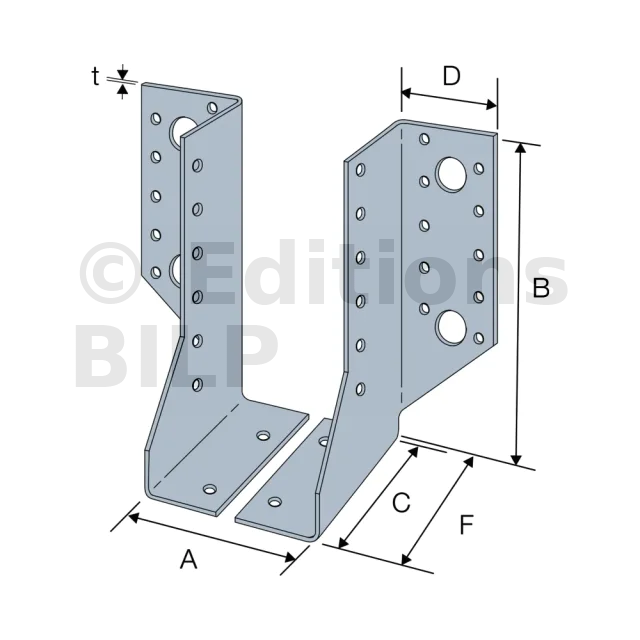

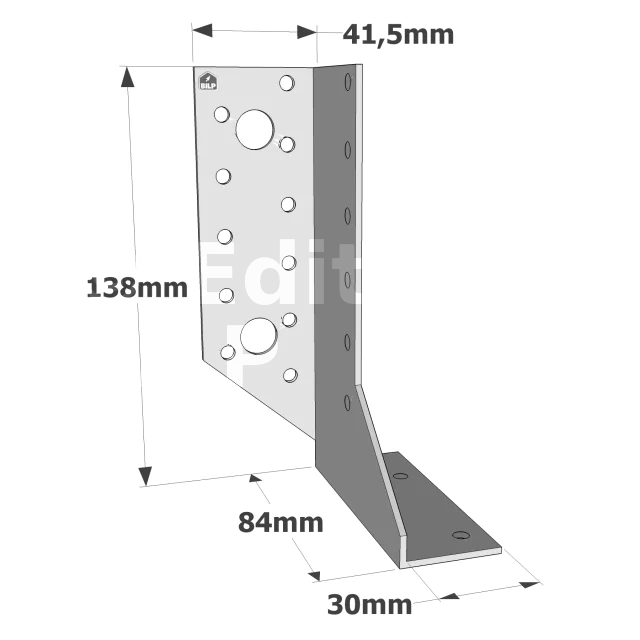

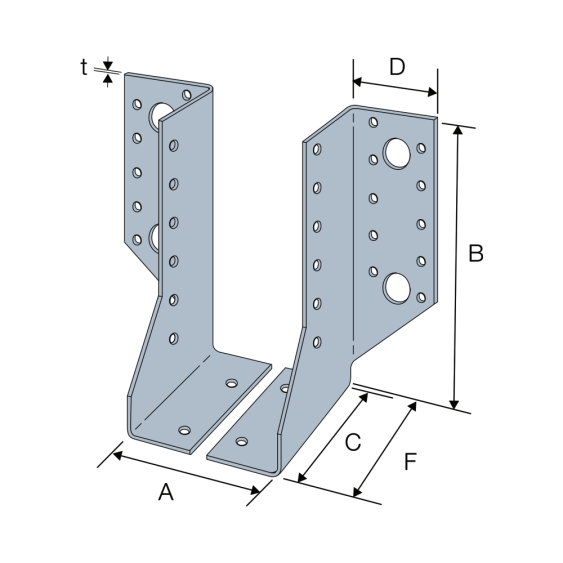

Dimensions
| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | A | B | C | D | F | t | Ø5 | Ø13 | Ø5 | |||
| Min. | Max. | Min. | Max. | ||||||||||
| SDEG300/30 | 60 | 250 | 120 | 177 | 60 | 118 | 84 | 41.5 | 86 | 2 | 9 | 2 | 5 |
| SDED300/30 | 60 | 250 | 120 | 177 | 60 | 118 | 84 | 41.5 | 86 | 2 | 9 | 2 | 5 |
| SDEG340/30 | 60 | 250 | 140 | 207 | 60 | 138 | 84 | 41.5 | 86 | 2 | 11 | 2 | 6 |
| SDED340/30 | 60 | 250 | 140 | 207 | 60 | 138 | 84 | 41.5 | 86 | 2 | 11 | 2 | 6 |
| SDEG380/30 | 60 | 250 | 160 | 237 | 60 | 158 | 84 | 41.5 | 86 | 2 | 11 | 2 | 6 |
| SDED380/30 | 60 | 250 | 160 | 237 | 60 | 158 | 84 | 41.5 | 86 | 2 | 11 | 2 | 6 |
| SDEG440/30 | 60 | 250 | 190 | 282 | 60 | 188 | 84 | 41.5 | 86 | 2 | 14 | 2 | 8 |
| SDED440/30 | 60 | 250 | 190 | 282 | 60 | 188 | 84 | 41.5 | 86 | 2 | 14 | 2 | 7 |

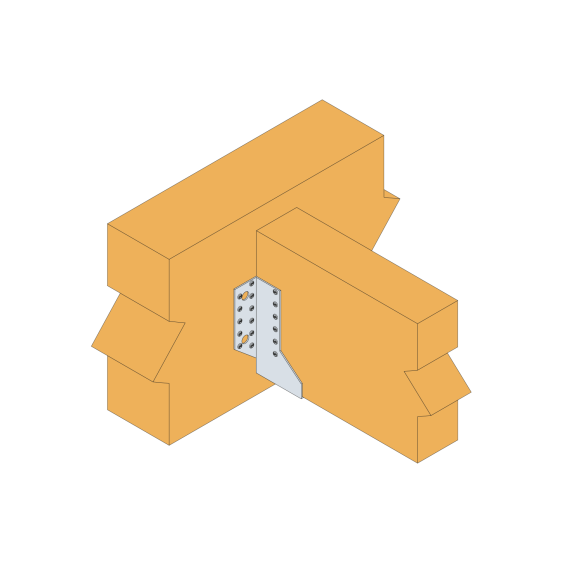

Valeurs caractéristiques - Solive sur poutre - Clouage total
| Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Porteur | Porté | R1.k | R2.k | R3.k | |
| Qté | Qté | CNA4,0x50 | CNA4,0x50 | CNA4,0x50 | |
| SDEG300/30 | 9 | 5 | 20.3 | 17.6 | 14.6 |
| SDED300/30 | 9 | 5 | 20.3 | 17.6 | 14.6 |
| SDEG340/30 | 11 | 6 | 26.6 | 24 | 15.8 |
| SDED340/30 | 11 | 6 | 26.6 | 24 | 15.8 |
| SDEG380/30 | 11 | 6 | 26.6 | 24 | 13.9 |
| SDED380/30 | 11 | 6 | 26.6 | 24 | 13.9 |
| SDEG440/30 | 14 | 7 | 33.2 | 33.2 | 14 |
| SDED440/30 | 14 | 7 | 33.2 | 33.2 | 14 |
Les fixations sont données pour 1 demi sabot
Les valeurs caractéristiques sont données pour une paire de SDE (= 1 SDED + 1 SDEG).
Fixations
Sur bois :
- Pointes CNA Ø 4.0 x 50 mm.
- Tirefonds et boulons Ø 10 ou Ø 12mm.
Sur béton :
Support béton :
- Cheville mécanique : Goujon WA M12-104/5.
- Ancrage chimique : Résine AT-HP + tige filetée LMAS M12-150/35.
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
- Ancrage chimique : Résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.

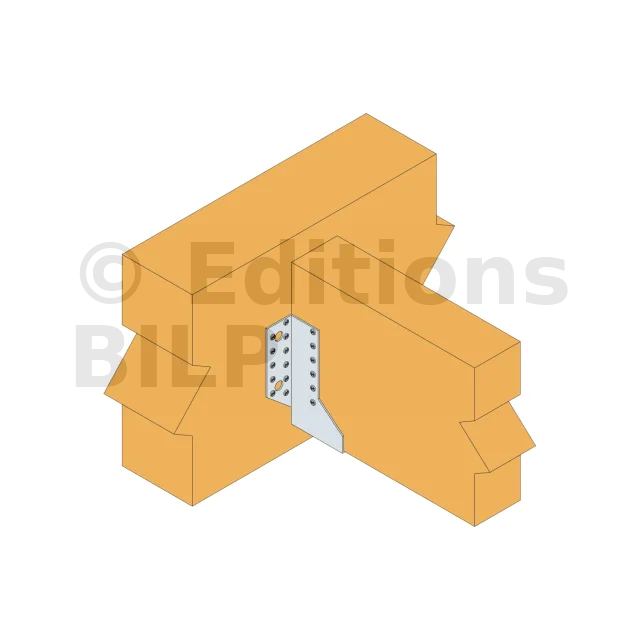

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
