Cheville pour corps creux - Réf. 7500100403800

bientôt DISPO
Expédition estimée dans 10 jours.
30€00
  HT  / Boite de 100 pièces
(36.00 € TTC)

  • Référence
    7500100403800
  • Fabrication
    française
  • Matériau
    Acier electrozingué
  • Marque
    SIMPSON Strong-tie
  • Perçages Ø [do] mm
    8mm
  • Epaisseur mini paroi support [hmin] [mm]
    4mm
  • Epaisseur Maxi paroi [hmax] [mm]
    9mm

Cheville pour corps creux

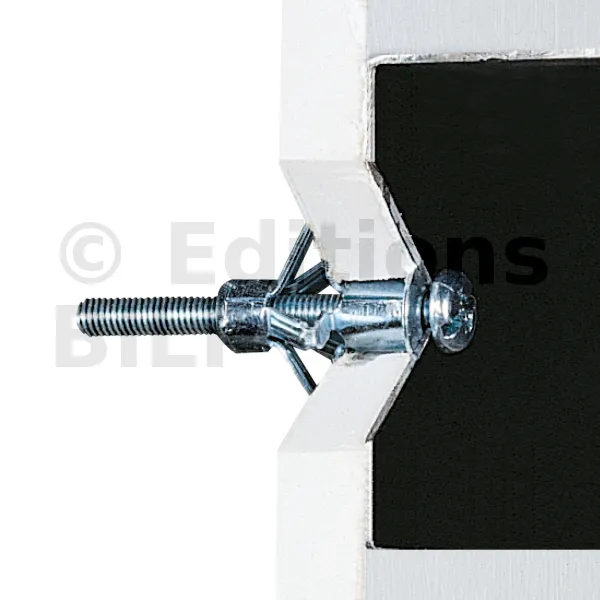

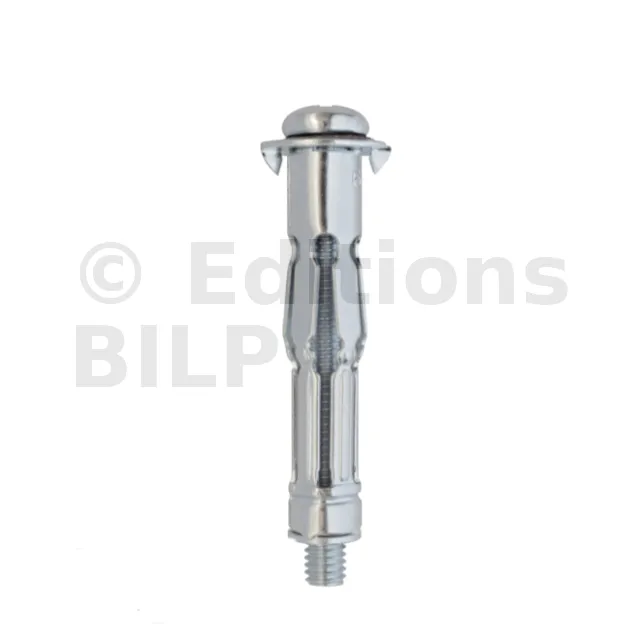

La cheville métallique à expansion TMC avec vis pas métrique prémontée, permet la fixation d’éléments sur plaque de plâtre ou cloison sèche, ou tout support creux dont la cavité correspond aux dimensions de la cheville.

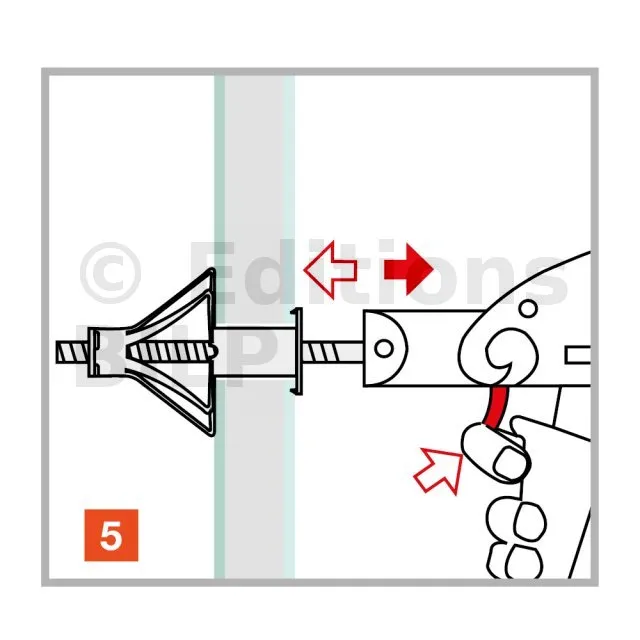

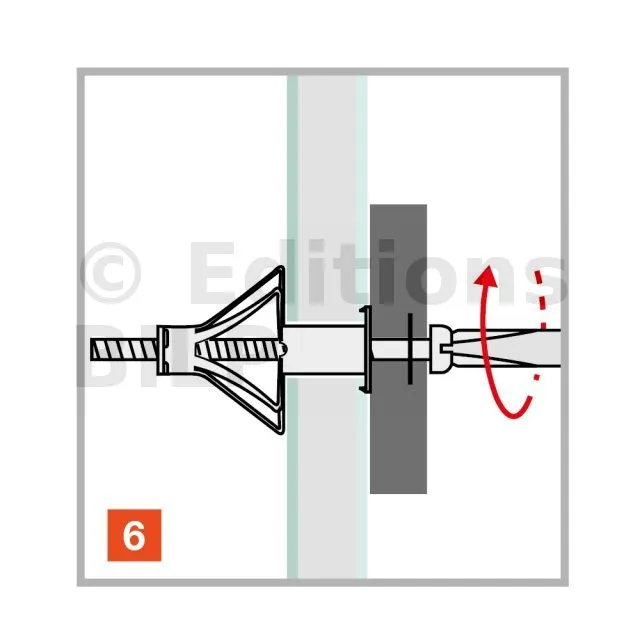

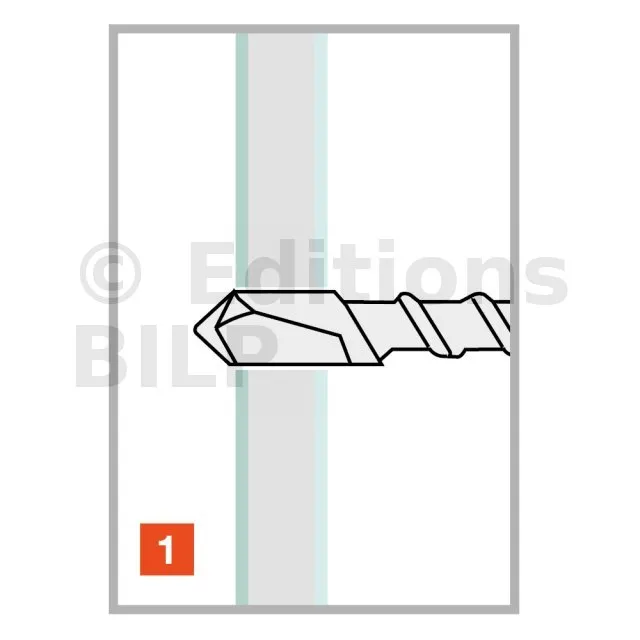

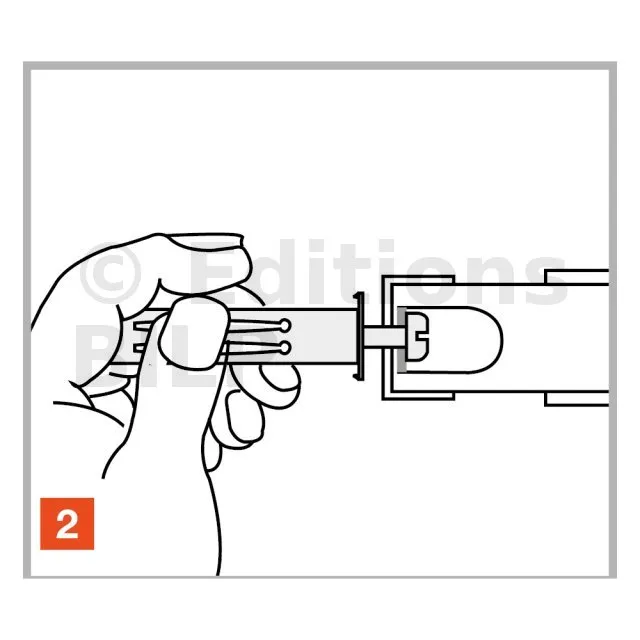

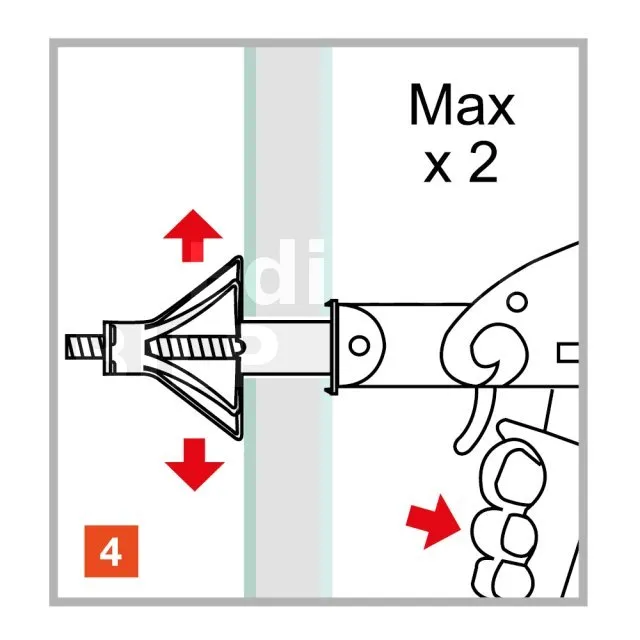

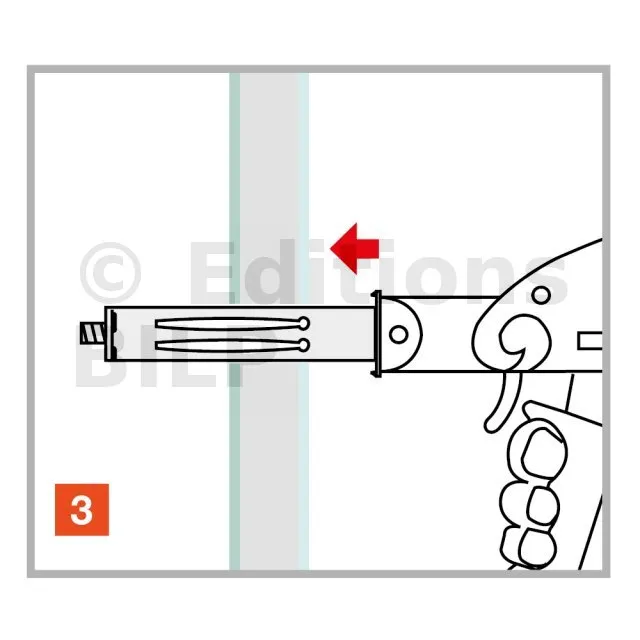

La cheville est disposée dans le perçage sur le support avec une pince dédiée, l’action de la pince permet l’expansion et le verouillage de la cheville contre le support.

Caractéristiques

Matière :

  • Acier electrozingué

Avantages :

  • Colerette large pour compenser les imperfections du perçage,
  • La pose avec pince limite le risque de dégradation du support à la pose (cas produit avec pose vissée),
  • La géométrie de la cheville, notamment les parties pliantes, sont optimisées pour le confort de pose et une résistance accrue.
  • Convient aux tailles de boulons d’ancrage M4, M5, M6

Application

Domaines d’utilisation :

  • Equipements électriques,
  • Menuiseries intérieures,
  • Supports de tuyaux et radiateurs.

Supports :

Dimensions

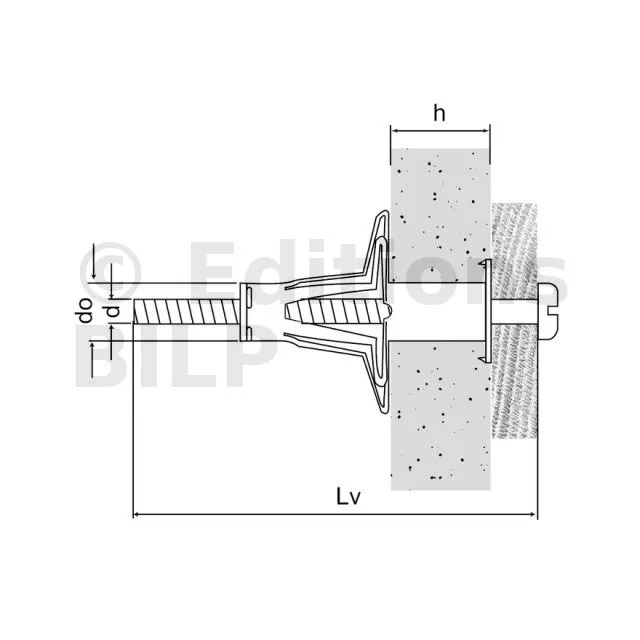

RéférencesRéférenceDimensions vis [dxLv] [mm]Ø perçage [d0] [mm]Epaisseur mini paroi support [hmin] [mm]Epaissseur maxi paroi [hmax] [mm]
7500100403800=>Cheville TMC M4x41 8 4 9
7500100404500=>Cheville TMC M4x47 8 9 16
7500100504500=>Cheville TMC M5x43 10 5 13
7500100505800=>Cheville TMC M5x60 10 5 18
7500100507100=>Cheville TMC M5x74 10 18 32
7500100604500=>Cheville TMC M6x45 12 5 12
7500100605800=>Cheville TMC M6x60 12 5 18
7500100607100=>Cheville TMC M6x74 12 18 32


Capacités recommandées :

Capacités reconmmandéesDonnées d’installation
Traction - Nrec Cisaillement - V(rec)
Références Référence Dimensions vis [dxLv] [mm] Plaque de plâtre 12,5 mm Plaque de plâtre 2 x 12,5 mm Brique Plaque de plâtre 12,5 mm Plaque de plâtre 2 x 12,5 mm Brique Distance entre les bords [ccr,N] [mm] Espacement [scr,N] [mm] Couple maximal [Nm]
7500100403800=>Cheville TMC M4x41 0.08 - 0.12 0.15 - 0.2 50 50 1.5
7500100404500=>Cheville TMC M4x47 0.08 - 0.12 0.15 - 0.2 50 50 1.5
7500100504500=>Cheville TMC M5x43 0.12 - 0.18 0.2 - 0.25 75 75 1.5
7500100505800=>Cheville TMC M5x60 0.12 - 0.18 0.2 - 0.25 75 75 1.5
7500100507100=>Cheville TMC M5x74 - 0.2 0.18 - 0.25 0.25 75 75 1.5
7500100604500=>Cheville TMC M6x45 0.16 - 0.2 0.25 - 0.3 85 85 3
7500100605800=>Cheville TMC M6x60 0.16 - 0.2 0.25 - 0.3 85 85 3
7500100607100=>Cheville TMC M6x74 - 0.2 0.2 - 0.3 0.3 85 85 3
4990100000100=>Pince à cheville TMC-MTZ TMC-MTZ - - - - - - - - - -

*Ces valeurs sont à titres indicatifs
