Étrier à queue d’aronde acier

EN STOCK
Expédition immédiate disponible pour 3 unité(s).
15€77
  HT  / Etrier
(18.92 € TTC)

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
  • Fabrication
    française
  • Matériau
    S250GD + Z275 suivant NF EN 10346
  • Epaisseur
    3mm
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    70mm
  • Profondeur (D)
    70mm
  • Largeur (B)
    60mm

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Étrier queue d’aronde acier

L’étrier à queue d’aronde en acier ETSN est un connecteur innovant et très discret. Il permet de reproduire l’esthétique d’un assemblage traditionnel à queue d’aronde. La partie femelle est placée sur la poutre porteuse avec des vis CSA ou des pointes CNA, tandis que la partie mâle est fixée à l’extrémité de la poutre portée avec les vis à tête plate.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0245
Agréments techniques : ETA-07/0245

Matériau :

  • S250GD + Z275 suivant EN 10346,
  • Épaisseur : 3 mm..

Applications

Avantages :

  • Assemblage invisible,
  • Aucune fente ou perçage de broche n’est nécessaire, ce qui facilite la mise en oeuvre,
  • Utilisable dans de multiples applications avec les vis ESCR6.0 de longueur 80 à 160 mm,
  • Utilisable avec une pente et/ou un angle entre le porté et le porteur,
  • Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à -
    consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".

Support :

  • Porteur : bois massif, bois composite, lamellé-collé.
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation :

  • Solivage sur poutre maîtresse,
  • Solive sur poteau,
  • Exclusivement pour des assemblages bois sur bois.

Fixations
Sur poutre portée

  • Vis tête plate ESCR6.0 de longueur 80 à 160 mm, à choisir en fonction de la hauteur de la poutre portée et de la résistance souhaité.

Sur poutre porteuse

  • Vis CSA5,0x40 mm ou pointes CNA4,0x50 mm.
    Si des CNA sont utilisées, le lamage doit alors être plus large afin de permettre l’insertion des pointes.

Données techniques

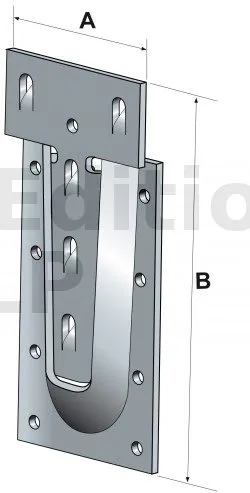

Dimensions


RéférencesDimensions de la poutre [mm]Dimensions du porteur [mm]Dimensions [mm]Perçages sur le porteurPerçages sur le porté
Largeur Hauteur Largeur du poteau A B C D t Ø5 Languette Ø6
Min. β = 0° -15° < β ≤ 90° Min.
Min. Max.
ETSN100 70 * * * 105 100 60 70 70 3 4 3
ETSN130 75 * * * 110 130 65 100 100 3 8 4
ETSN180 85 * * * 120 180 75 150 150 3 10 5

* Dépend de la longueur de la vis ESCR

Valeurs Caractéristiques - Solive sur poutre

RéférencesValeurs Caractéristiques - Solive sur poutre - Vissage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]

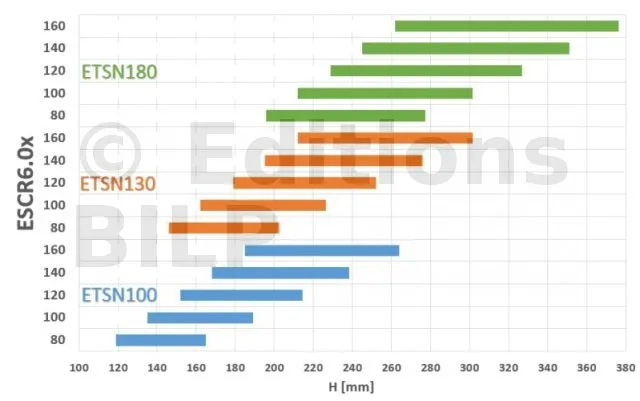

Porteur Porté ESCR6.0x80 ESCR6.0x120 ESCR6.0x160
Quantité Type Quantité Type Dimensions porté [mm] Dimension de la solive [mm] Dimension de la solive [mm]
Min. Max. R1.k Min. Max. R1.k Min. Max. R1.k
ETSN100 4 CSA5,0x40 3 ESCR 118 165 9 151 215 9 184 264 9
ETSN130 8 CSA5,0x40 4 ESCR 145 203 12.2 178 252 16.3 211 301 16.3
ETSN180 10 CSA5,0x40 5 ESCR 195 278 15.3 228 327 20.4 261 376 20.4

Valeurs Caractéristiques - Solive sur poteau

RéférencesValeurs Caractéristiques - Solive bois sur poteau - Vissage partiel
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté ESCR6.0x80 ESCR6.0x120 ESCR6.0x160
Quantité Type Quantité Type Dimension de la solive [mm] Dimension de la solive [mm] Dimension de la solive [mm]
Min. Max. R1.k Min. Max. R1.k Min. Max. R1.k
ETSN100 4 CSA5,0x40 3 ESCR 118 165 8.3 151 215 8.3 184 264 8.3
ETSN130 6 CSA5,0x50 4 ESCR 145 203 10.5 178 252 10.5 211 301 10.5
ETSN180 6 CSA5,0x50 5 ESCR 195 278 15.1 228 327 15.1 261 376 15.1

Mise en œuvre

  • Notice TPSN - Gabarit ETSN.pdf
    Fixation de la partie femelle de l’ETSN :
    1. Préparer le gabarit pour la réalisation du lamage en fonction du modèle de l’ETSN. Le gabarit TPSN, spécialement conçu pour l’ETSN, est à votre disposition.
    2. Positionner le gabarit et insérer la vis permettant de le tenir,
    3. Réaliser un lamage selon les dimensions (en mm) détaillées ci-dessous :
ETSNLargeur de lamageHauteur de lamageProfondeur de lamage
100 60 100 12
130 65 130 12
180 75 180 12

4. Fixer la partie femelle de l’ETSN à l’aide des vis CSA5,0 ou des pointes CNA4,0. La partie femelle est calée au fond et en bas du lamage.

Fixation de la partie mâle de l’ETSN :
Il est recommandé d’utiliser un gabarit pour la pose de la partie mâle afin d’éviter que la pièce glisse lors de la pose des vis inclinées.
1. Fixer le gabarit en bout de poutre à l’aide d’une vis de maintien et placer la pièce mâle calée dans le gabarit. La pièce mâle doit être à fleur de la surface supérieure,
2. Insérer une vis ESCR à 90° temporairement dans le perçage central Ø6 mm afin maintenir la pièce,
3. Insérer les vis ESCR à 35° environ en commençant par la vis du bas, puis les deux du haut,
4. Lorsqu’il ne reste qu’une seule encoche libre, retirer la vis ESCR temporaire et insérer-la à 35° dans la dernière encoche.

Assemblage final :
1. Glisser la partie mâle dans la partie femelle,
2. L’assemblage est terminé ! L’ETSN est invisible.

Plan de clouage/vissage sur poteau
