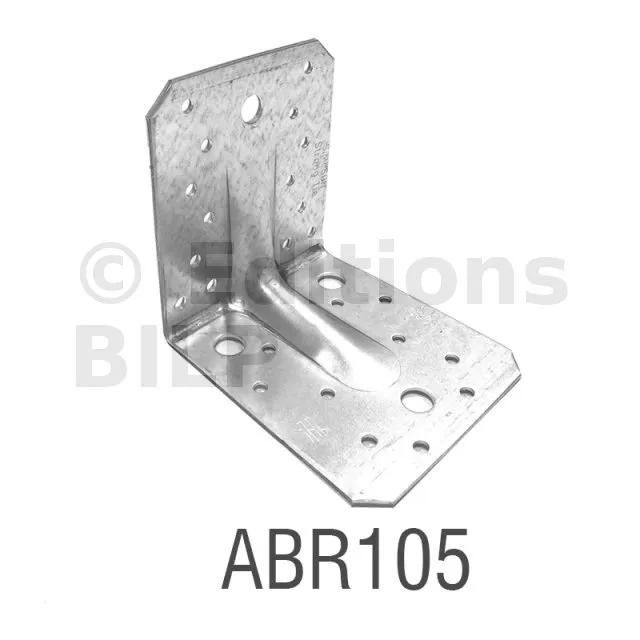

Équerres renforcées SPÉCIALES symétriques pour le BOIS - Réf. ABR105_50

bientôt DISPO
Expédition dans moins de 7 jours.
1€85
  HT  / équerre
soit 92.62€ pour 50 équerres
(111.14 € TTC)

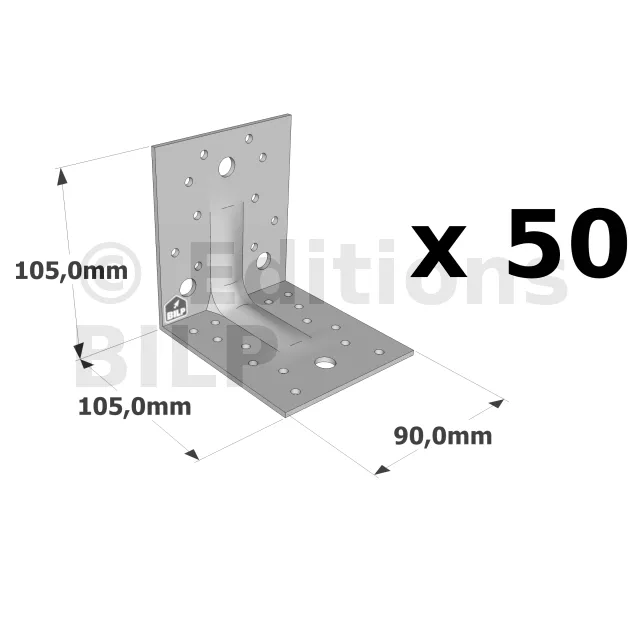

    • 90mm
    • 105mm
    • 50 pièces
  • Autres choix

  • Référence
    ABR105_50
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346,
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    3mm
  • Perçages Aile B
    14Ø5, 1Ø11
  • Perçages Aile A
    10Ø5, 3Ø11

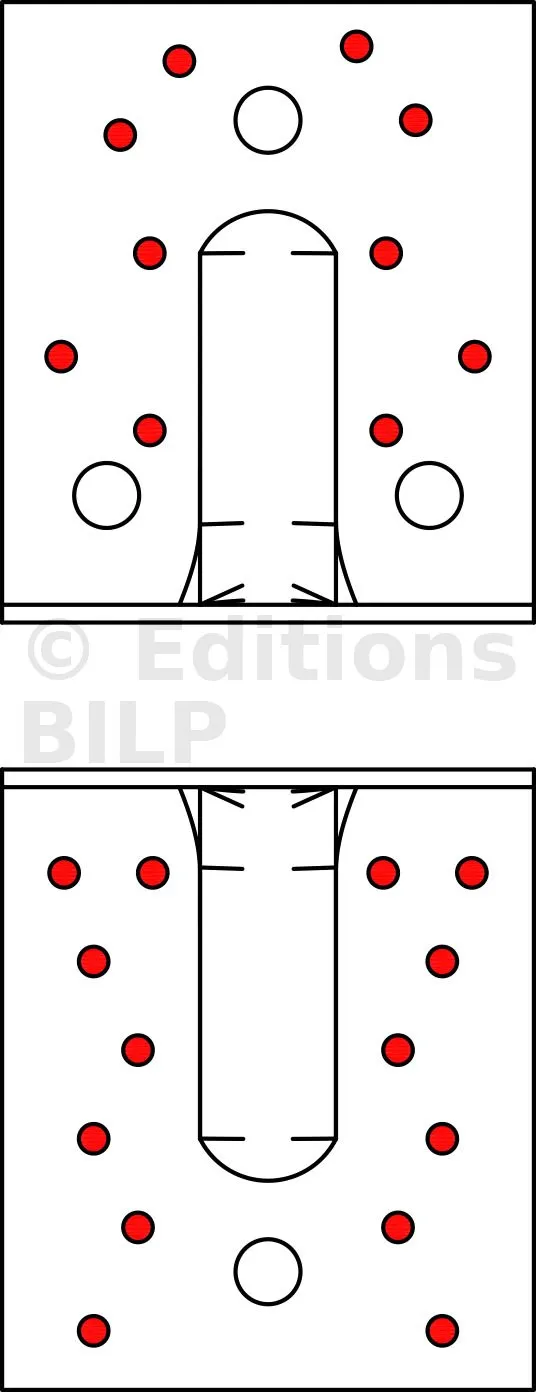

  • Fixation BOIS/BOIS - clouage total
    Aile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40

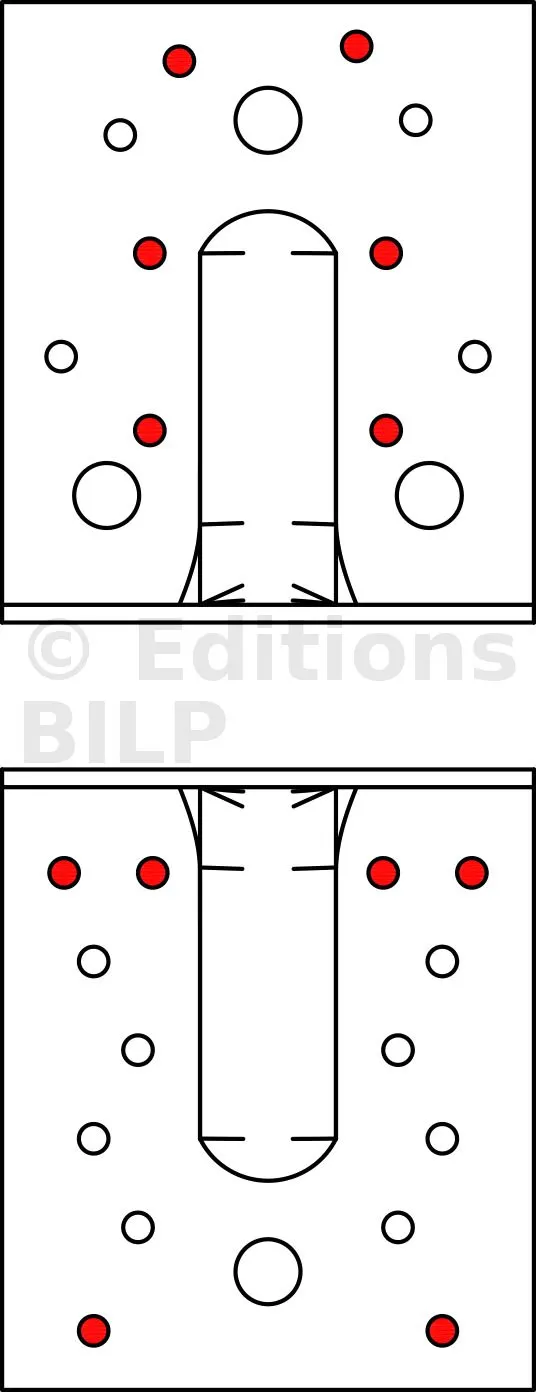

  • Fixation BOIS/BOIS - clouage partiel
    Aile A : 6 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40

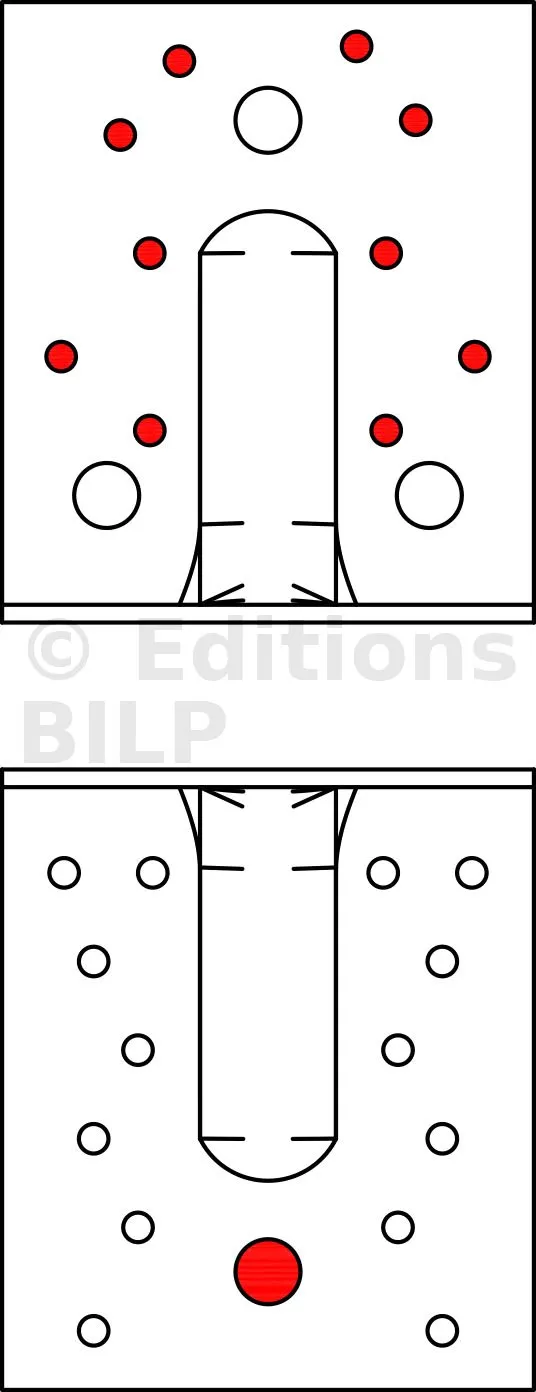

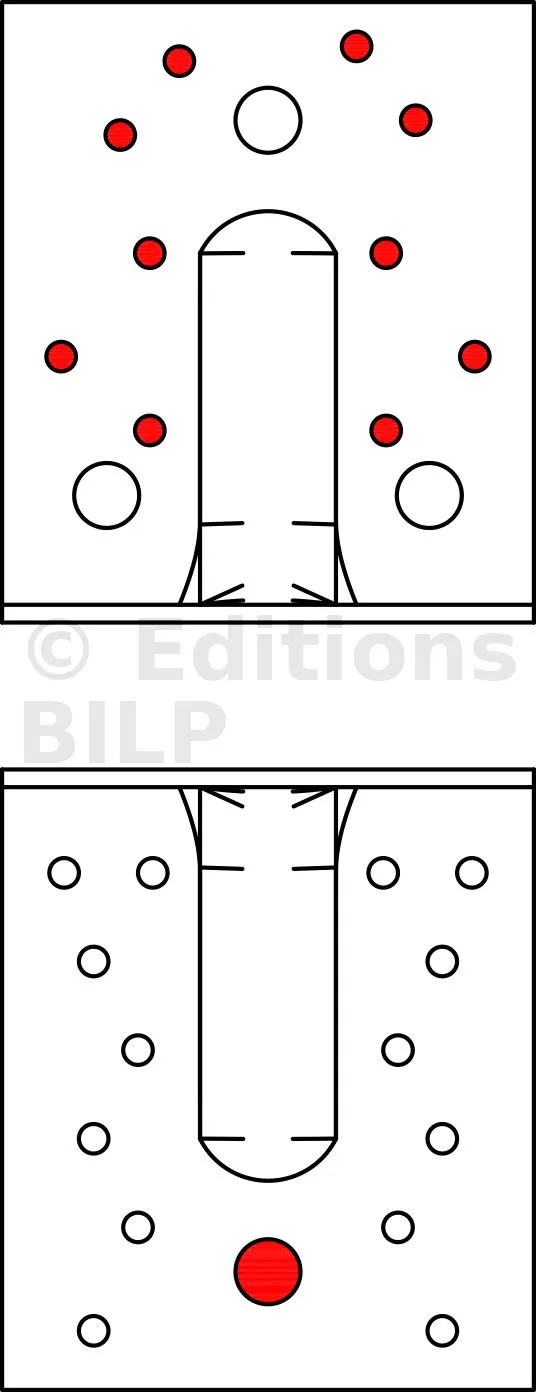

  • Connexion bois sur support rigide
    Aile A : 10 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 1 - type : Boulons Ø10 ou Tirefonds Ø10
  • Code EAN
    5701953350703
  • Hauteur
    105mm

Équerres renforcées SPÉCIALES

Les équerres renforcées spéciales répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Déclarations de performance : FR-DoP-e06/0106

Agréments techniques : ETA-06/0106

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2mm à 3mm.

Avantages

  • Grande rigidité,
  • Polyvalence d’applications

Applications

Support

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Dimensions


EB/7070
E2/2.5/7090
ABR105
Dimensions en mmPerçages
Aile B Aile C
Modèle A B C Ep. Vis ou pointes Boulons Vis ou pointes Boulons
EB/7070 55 70 70 2 6 Ø5 1 Ø8.5 6 Ø5 1 Ø8.5
E2/2,5/7090 65 90 90 2.5 10 Ø5 1 Ø11 10 Ø5 1 Ø11
ABR105 90 105 105 3 10 Ø5 3 Ø11 14 Ø5 1 Ø11

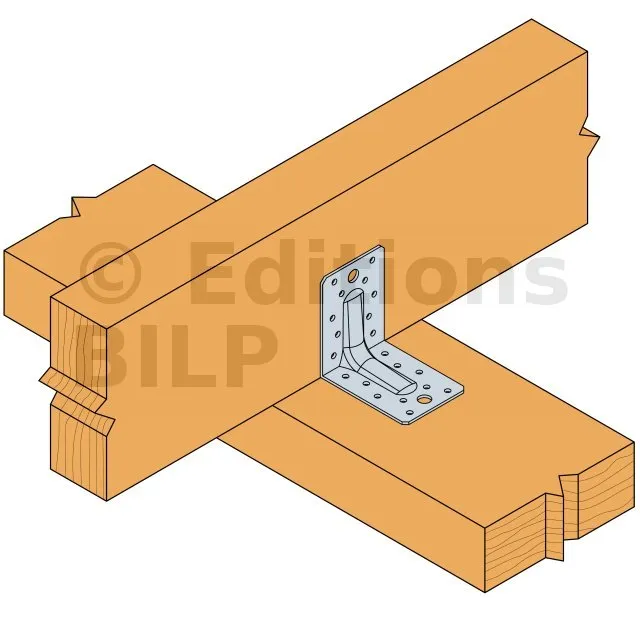

Connexion BOIS/BOIS type POUTRE/POUTRE - assemblage avec 2 équerres

FixationValeurs caractéristiques en KN
Traction Cisaillement
Modèle Aile B Aile C CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
EB/7070 4 6 4.4 7.1 4.4 6.8
E2/2,5/7090 8 10 6.6 10.6 7.6 10.5
ABR105 10 14 8.9 14.3 13.6 19.1

Connexion BOIS/SUPPORT RIGIDE type POUTRE/SUPPORT RIGIDE - assemblage avec 2 équerres

FixationsValeurs caractéristiques
Aile B
(pointes)		 Aile C (ancrage) Traction (F1) Cisaillement (F2=F3)
Modèle Nombre Type CNA4.0x50 CNA4.0x50
E2/2,5/7090 8 1 WA M10-78/5 2.9 2.6
ABR105 10 1 WA M10-78/5 6.4 3.5

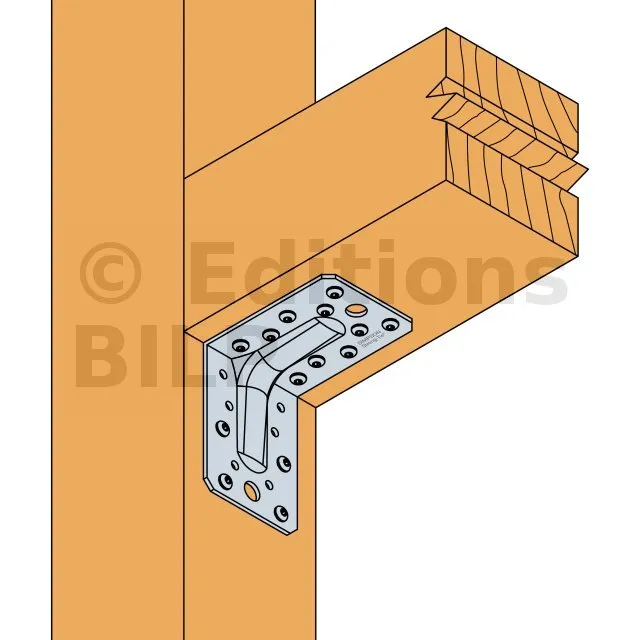

Connexion BOIS/SUPPORT RIGIDE type POTEAU/SUPPORT RIGIDE - assemblage avec 2 équerres

FixationsValeurs caractéristiques
Aile B (pointes) Aile C (ancrage) Traction (F1) Cisaillement (F2=F3)
Modèle Nombre Type CNA4.0x50 CNA4.0x50
E2/2,5/7090 4 1 WA M10-78/5 1.2 0.2
ABR105 6 1 WA M10-78/5 3 2.5

Notes techniques

Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
