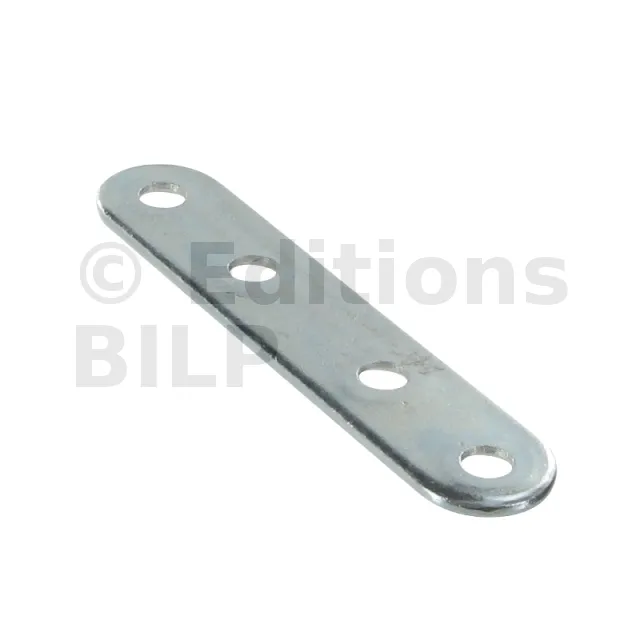

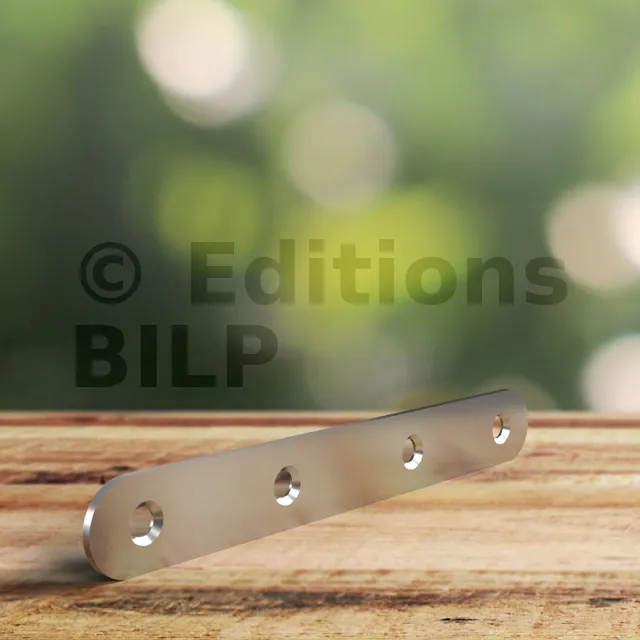

Équerres de chaise droite - Réf. ECA95/2_100

bientôt DISPO

Expédition dans moins de 7 jours.

0€³³

HT / équerre
soit 33.00€ pour 100 équerres

(39.60 € TTC)

Largeur :
- 15mm
Longueur :
- 95mm
Conditionnement :
- 100 pièces
Autres choix

Référence

ECA95/2_100
Fabrication

Française
Matériau

Acier S235JR suivant NF EN 10025, finition électrozinguée.
Marque

SIMPSON Strong-Tie
Epaisseur

2mm
Perçages Aile A

4Ø4.8
Code EAN

3523140957203

Équerres de chaise droite

Caractéristiques :

Matière :

Acier S235JR suivant NF EN 10025,
Finition électro-zinguée blanche suivant ISO 2081,
Epaisseur : 2 mm.

Avantages :

Gamme large pour une variété d’utilisations,
Utilisable sur bois et sur béton.

Applications

Support :

Porteur : bois.
Porté : bois massif, panneaux, PVC.

Domaines d’utilisation :

Bois massifs.
Panneaux.
PVC,
Petites menuiseries,
Consoles, étagères...

Données techniques

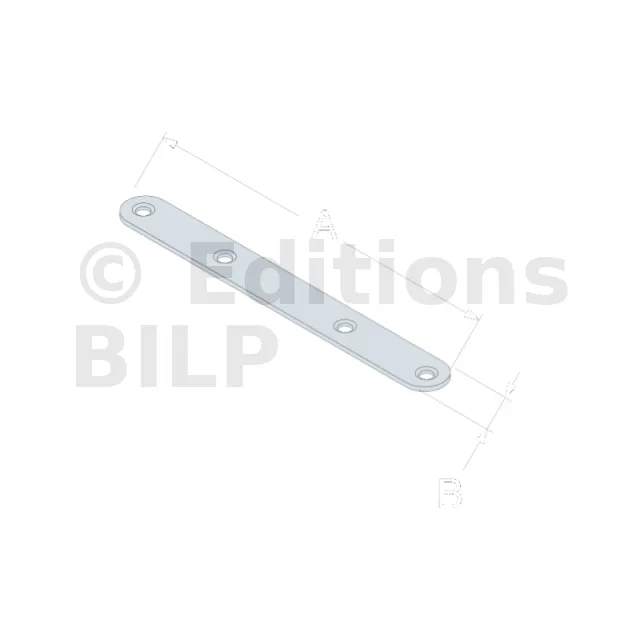

Dimensions

	Dimensions [mm]			Perçages
Références	A	B	Ep.	Aile A
ECA55/2	55	15	2	4 Ø 4,6
ECA75/2	75	15	2	4 Ø 5,2
ECA95/2	95	15	2	4 Ø 4,8
ECA115/2	115	15	2	4 Ø 4,5
ECA135/2	135	18	2	4 Ø 5,4

Fiche technique équerre de chaise droite

Fixations
Trous fraisés :

Type 30 à 80 Ø4,2 mm.
Type 90 à 140 Ø5,5 mm.

Sur bois :

Pointes annelées CNA Ø3.1x35 et CNAØ4.0x35 mm.
Vis SD8 Ø4.0x32 mm.

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. L’équerre est aussi pointée ou vissée sur celui-ci.

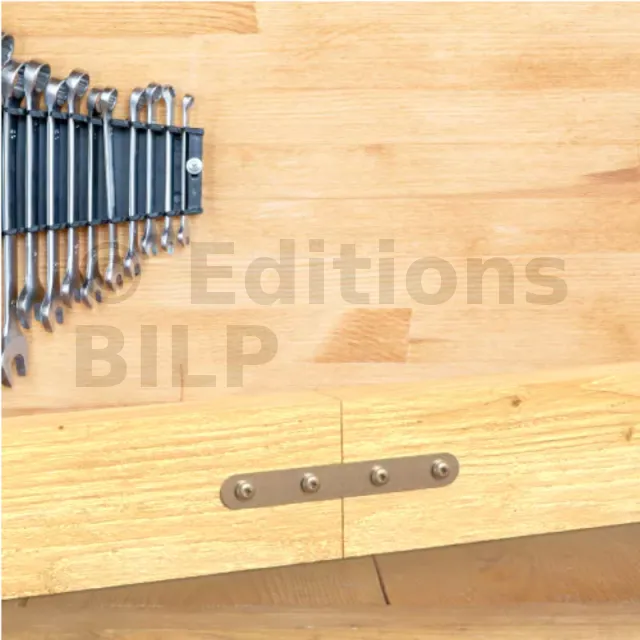

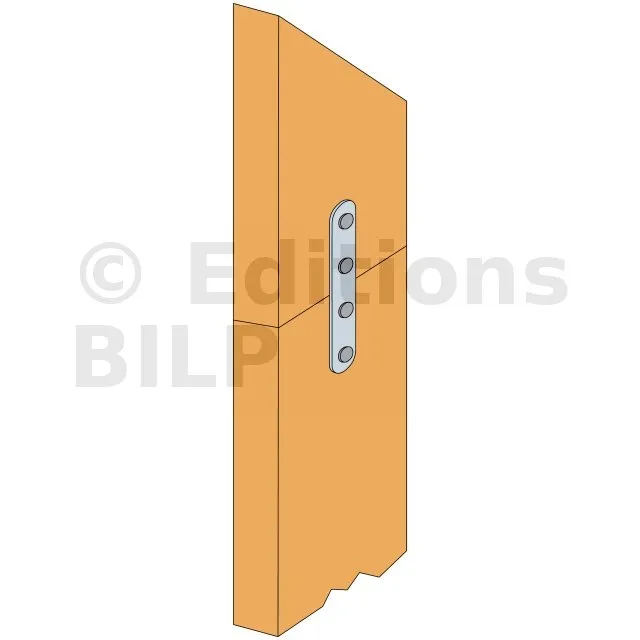

Liaison entre panneaux bois
