Équerres de chaise plate - Réf. ECP40/1.2_100
-
RéférenceECP40/1.2_100
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025, finition électrozinguée
-
MarqueSIMPSON Strong-Tie
-
Epaisseur1.2mm
-
Perçages Aile A2Ø3.8
-
Perçages Aile B2Ø3.8
-
Code EAN3523140420509
-
Profondeur (A)40mm

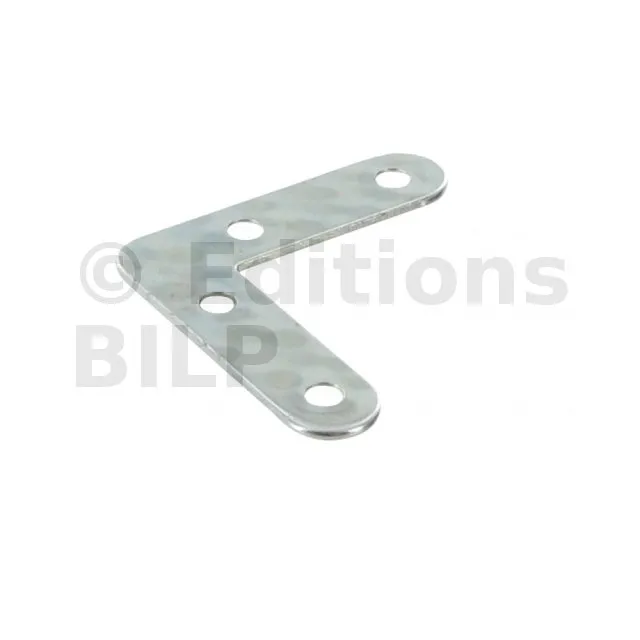

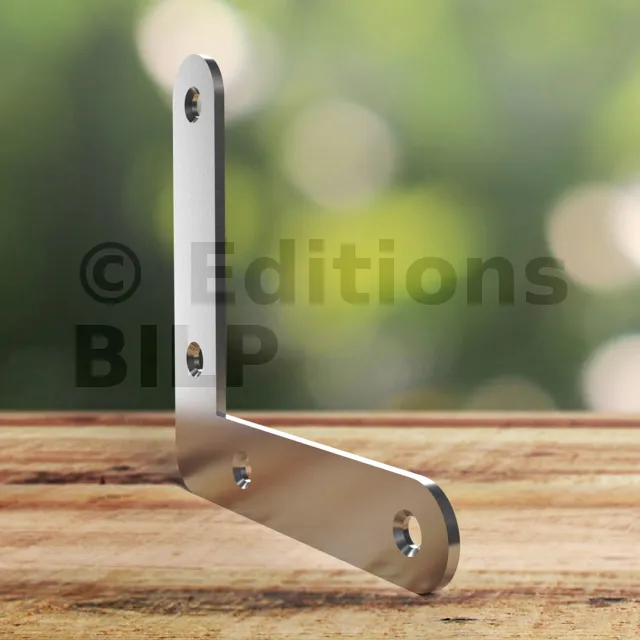

Équerres de chaise plate
Caractéristiques :
Matière :
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée blanche suivant ISO 2081,
- Épaisseur : de 1,2 à 3 mm selon les modèles.
Avantages :
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton.
Applications
Support :
- Porteur : bois.
- Porté : bois massif, panneaux, PVC.

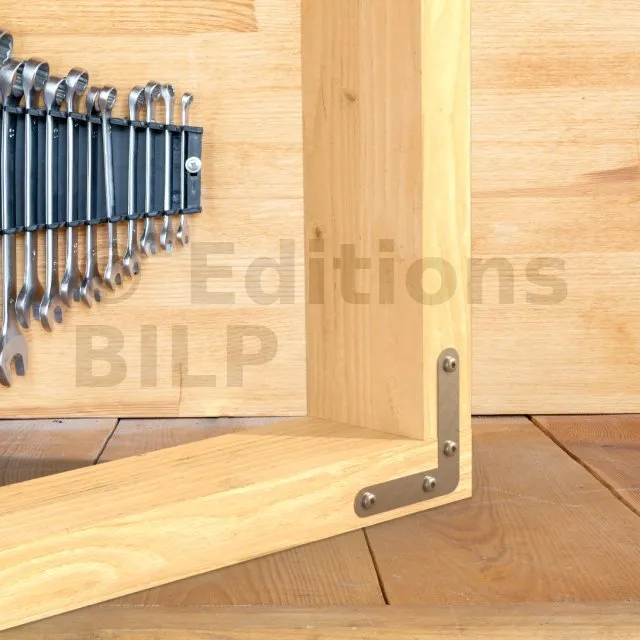

Domaines d’utilisation :
- Bois massif,
- Panneaux,
- PVC,
- Petites menuiseries,
- Consoles, étagères...

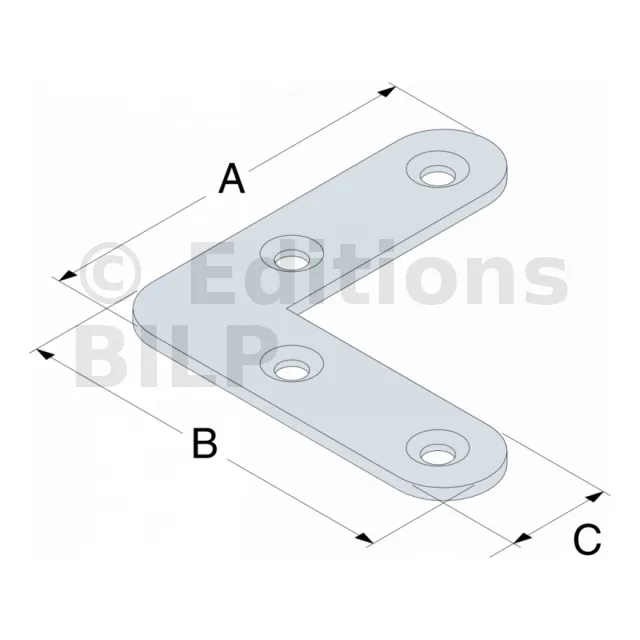

Dimensions
Dimensions [mm] | Perçages | |||||
---|---|---|---|---|---|---|
Références | A | B | C | Ep. | Aile A | Aile B |
ECP40/1.2 | 40 | 40 | 10 | 1.2 | 2 Ø3,8 | 2 Ø 3,8 |
ECP60/1.5 | 60 | 60 | 16 | 1.5 | 2 Ø4,5 | 2 Ø 4,5 |
ECP80/2 | 80 | 80 | 16 | 2 | 2 Ø 4,5 | 2 Ø 4,5 |
Fixations
Trous fraisés :
- Type 30 à 80 Ø4,2 mm.
- Type 90 à 140 Ø5,5 mm.
Sur bois :
- Pointes annelées CNA Ø3.1x35 et CNAØ4.0x35 mm.
- Vis SD8 Ø4.0x32 mm.

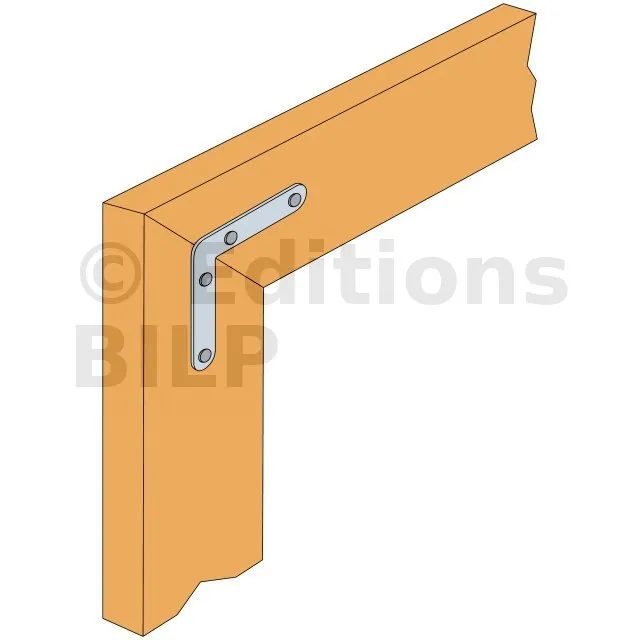

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. L’équerre est aussi pointée ou vissée sur celui-ci.
