Pied de poteau mini fixe, hauteur (B) : 50mm, cdt : 1 pièce - Réf. PPMINI50

Name: Pied de poteau mini fixe, hauteur (B) : 50mm, cdt : 1 pièce
Brand: SIMPSON Strong-Tie
SKU: REF-PPMINI50
Price: 11.04 EUR
Availability: InStock

EN STOCK

Expédition immédiate disponible pour 17 unité(s).

11€⁰⁴

HT / Pied de poteau

(13.25 € TTC)

Hauteur (F) :
- 50mm
Conditionnement :
- 1 pièce
Autres choix

Référence

PPMINI50
Epaisseur

4mm
Fabrication

française
Matériau

Galvanisation à chaud suivant NF EN ISO 1461
Marque

SIMPSON Strong-Tie
Largeur (A)

90mm
Largeur (D)

90mm
Porté

Solive
Perçages platine haute

4Ø11 - 2Ø6x12
Perçages platine basse

4Ø11 - 2Ø6x12
Connexion bois sur support rigide

Sur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
Largeur (B)

70mm
Largeur (E)

70mm
Charge maximale admissible en compression

Parallèle au fil : 3.14 tonnes - Perpendiculaire au fil : 1.02 tonnes
Entraxe entre les perçages

petit côté. 37mm - grand coté. 57 mm (platine basse)

Pieds de poteau mini

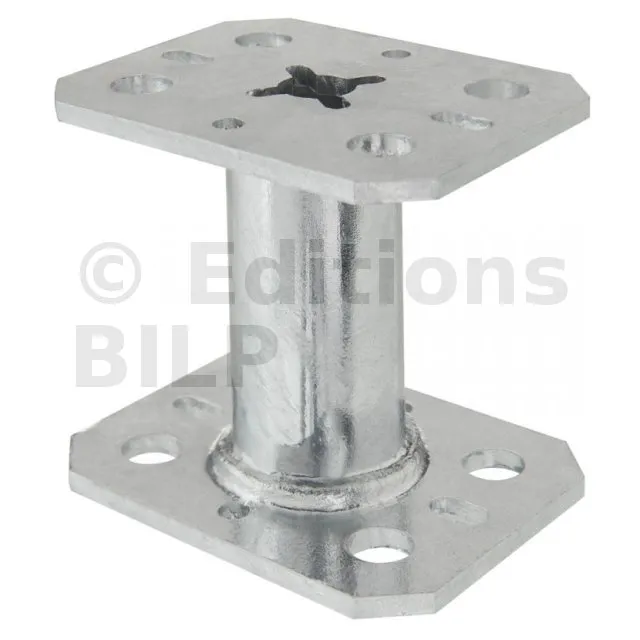

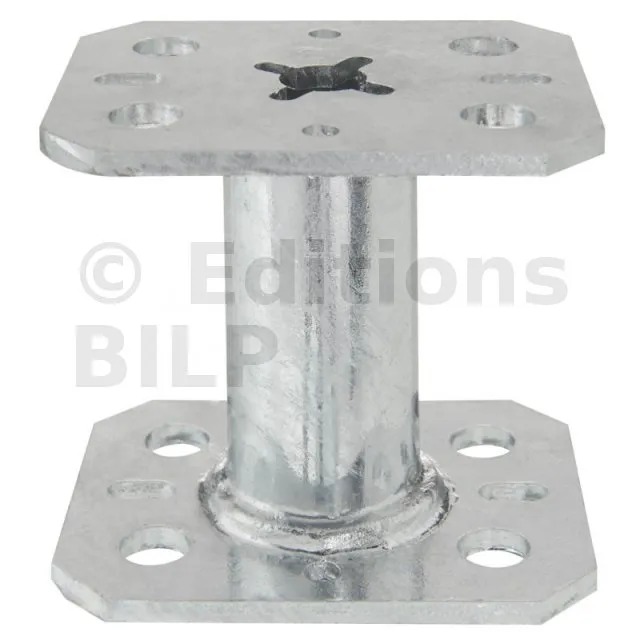

De petite dimension les pieds de poteau PPMINI sont particulièrement adaptés à la fixation de planchers chauffants ou de garde corps.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

S235JR suivant NF EN 10025.
Galvanisé à chaud suivant NF EN ISO 1461,
Épaisseur : 4 mm.

Avantages :

Adapté aux constructions plus légères.

Applications

Support :

Porteur : bois, béton, acier.
Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation :

Fixation de garde corps,
Fixation de barrière intérieure,
Fixation de planchers chauffants.

Données techniques

Dimensions

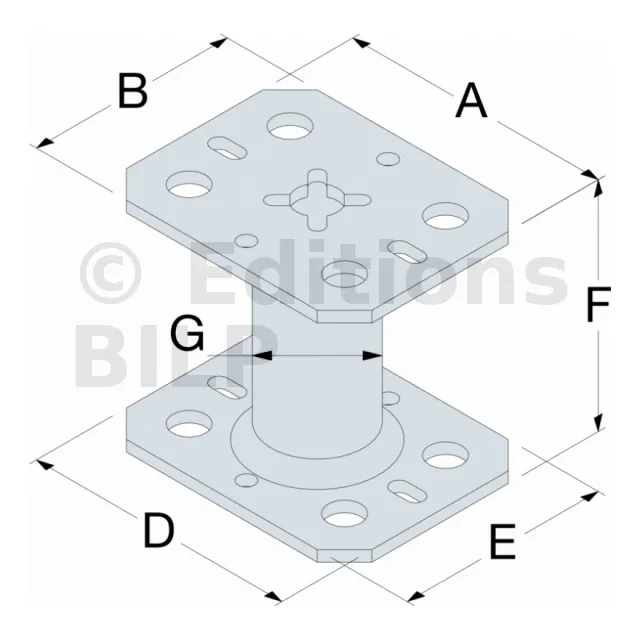

Références	Dimensions [mm]							Platine haute		Platine basse
	A	B	D	E	F	G	t	Ø11	Ø6x12	Ø11	Ø6x12
PPMINI50	90	70	90	70	50	34	4	4	2	4	2
PPMINI70	90	70	90	70	70	34	4	4	2	4	2
PPMINI80	90	70	90	70	80	34	4	4	2	4	2

Valeurs caractéristiques - Bois sur béton

Références	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		Sur béton		R1,k
	Quantité	type	Quantité	type	Parallèle au fil	Perpendiculaire au fil
PPMINI50	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI70	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI80	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - Bois sur béton

Références	Fixations				Valeurs caractéristiques simplifiées - Bois C24 [kN]
	Sur poteau		Sur béton		R1,k
	Quantité	type	Quantité	type	Parallèle au fil**	Perpendiculaire au fil
PPMINI50	4	Ø10	4	Ø10*	66.8	21.6
PPMINI70	4	Ø10	4	Ø10*	66.8	21.6
PPMINI80	4	Ø10	4	Ø10*	66.8	21.6

* Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

Catalogue pieds de poteau mini

Fixations

Sur bois :

Boulons.
Tirefonds LAG 8x50.

Sur béton :

Cheville mécanique : Goujon WA M8-68/5.
Ancrage chimique : Résine AT-HP + Tige filetée LMAS M8-95/20.

Installation

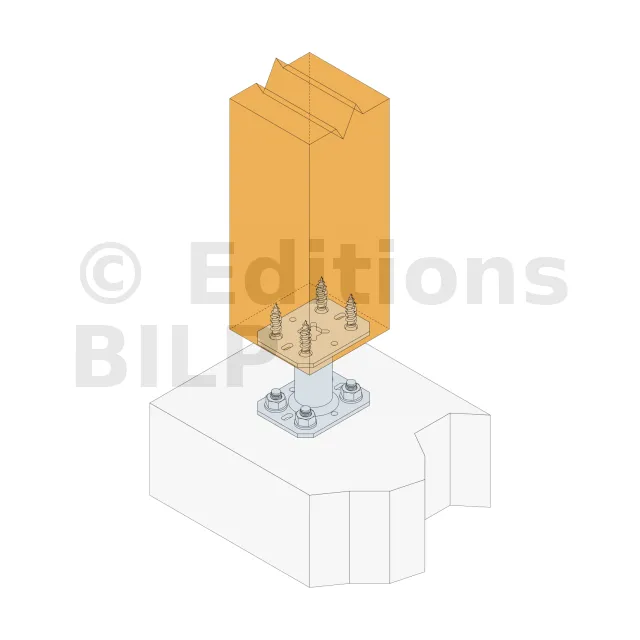

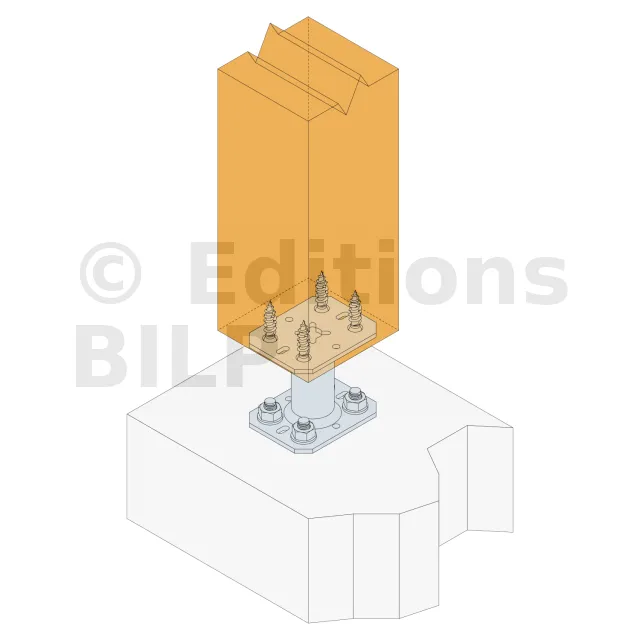

Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (Pré-perçage nécessaire)

Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
