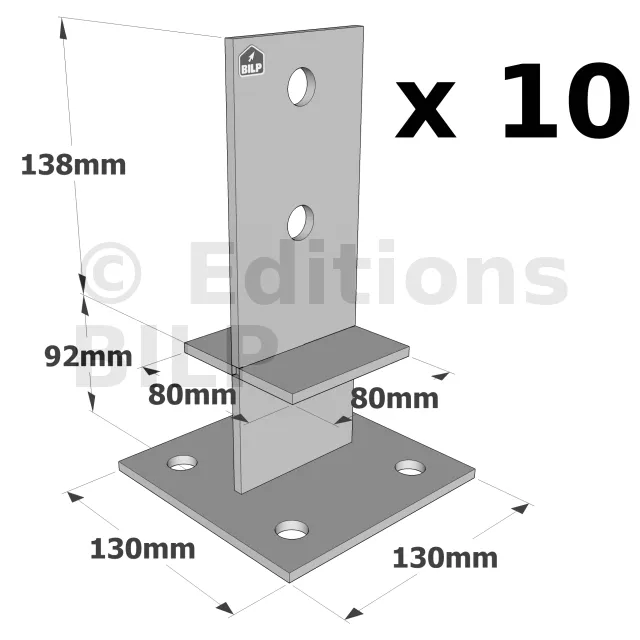

Pieds de poteau en âme avec platine - Réf. PPS230_10
-
RéférencePPS230_10
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
Epaisseur4mm
-
MatériauAcier S253JR suivant NF EN 10025
-
Largeur (B)80mm
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Perçages platine haute2Ø13
-
Perçages platine basse4Ø12
-
Connexion bois sur support rigideSur poteau : 2 STD12 ; sur béton : 4Ø10 (goujons WA M10 ; tige filetée M10) ; sur acier : boulons
-
Charge maximale admissible en compression1.58 tonnes
-
Hauteur (F)138mm

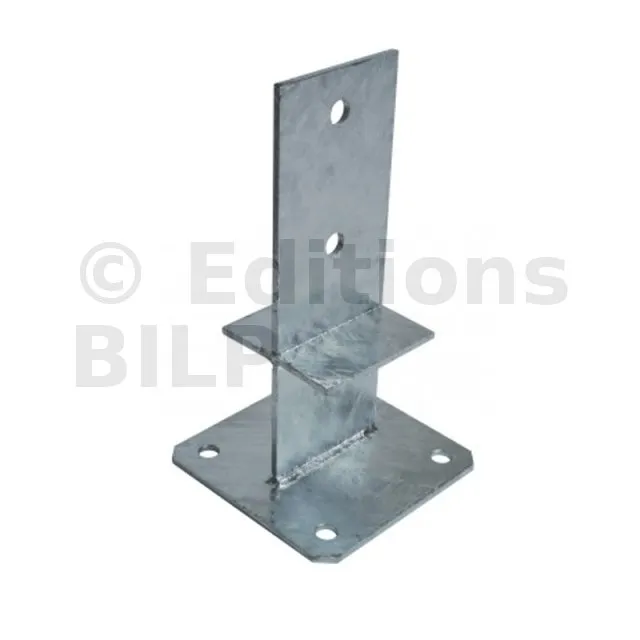

Pied de poteau en âme avec platine
Les pieds de poteau type permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement.
Caractéristiques :
Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285
Matière :
- Acier S253JR suivant NF EN 10025.
- Finition galvanisation à chaud suivant NF EN ISO 1461.
Avantages :
- Conçu spécialement pour reprendre des efforts de soulèvement,
Applications
Support :
- Porteur : bois, béton, acier
- Porté : bois massif, bois composite, lamellé-collé (poteau 200 x 200 maxi)
Domaines d’utilisation :
- Auvent,
- Pergola,
- Veranda,
- Terrasse,
- Console.
Données techniques

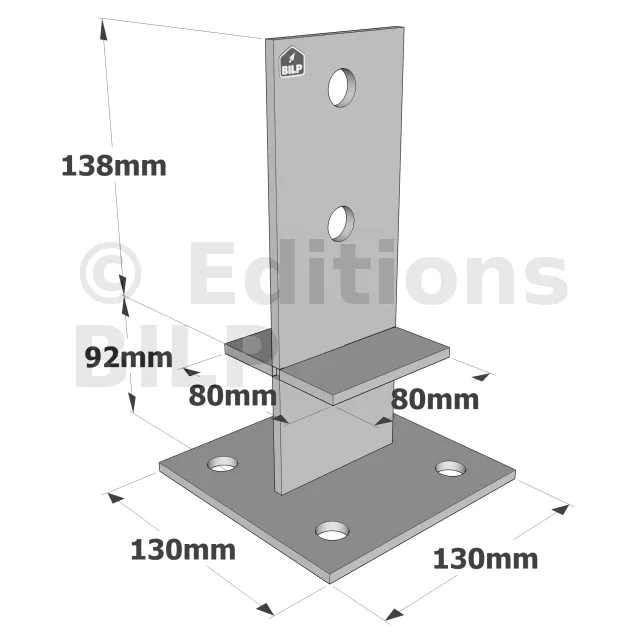

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø13 | Ø12 | |
| PPS170 | 60 | 60 | 114 | 100 | 100 | 56 | 4 | 2 | 4 |
| PPS230 | 80 | 80 | 138 | 130 | 130 | 92 | 4 | 2 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||
| Sur poteau | Sur béton | R1,k | R2,k | R3,k | R4,k | |||
| Quantité | Type | Quantité | Type | |||||
| PPS170 | 2 | STD12 | 4 | Ø10* | 25.9/kmod^0,5 | 16.3 | 10.1/kmod | 1.2/kmod |
| PPS230 | 2 | STD12 | 4 | Ø10* | 34.5/kmod^0,5 | 17.9 | 13.3/kmod | 1.0/kmod |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k** | R2,k | R3,k** | R4,k** | |||
| Quantité | Type | Quantité | Type | |||||
| PPS170 | 2 | STD12 | 4 | Ø10* | 30.9 | 16.3 | 14.4 | 1.7 |
| PPS230 | 2 | STD12 | 4 | Ø10* | 41.2 | 17.9 | 19 | 1.5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
Fixations
Sur bois :
- Broches STD 12
- Boulons Ø12 mm
Sur béton :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25
Sur acier :

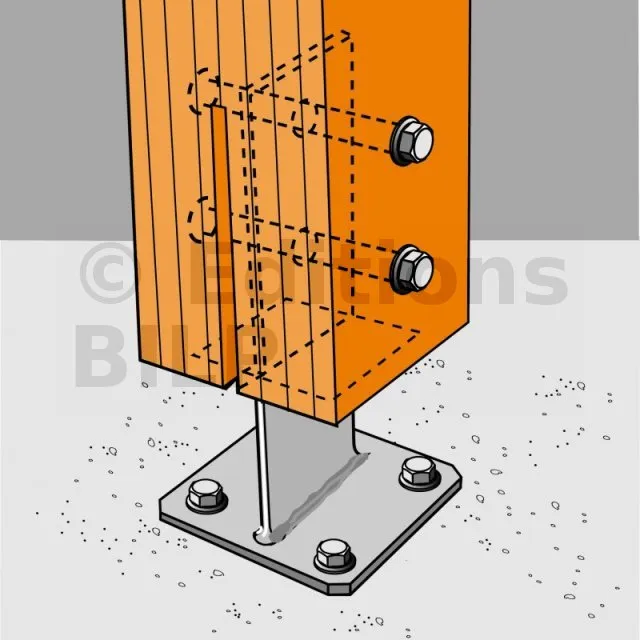

Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme)
2. Identifier la position des broches (ou boulons) sur les flancs du poteau
3. Percer transversalement le poteau pour y insérer les broches (diamètre de perçage fonction du diamètre de la broche)
4. Positionner le pied de poteau en âme et insérer les broches
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisés,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
