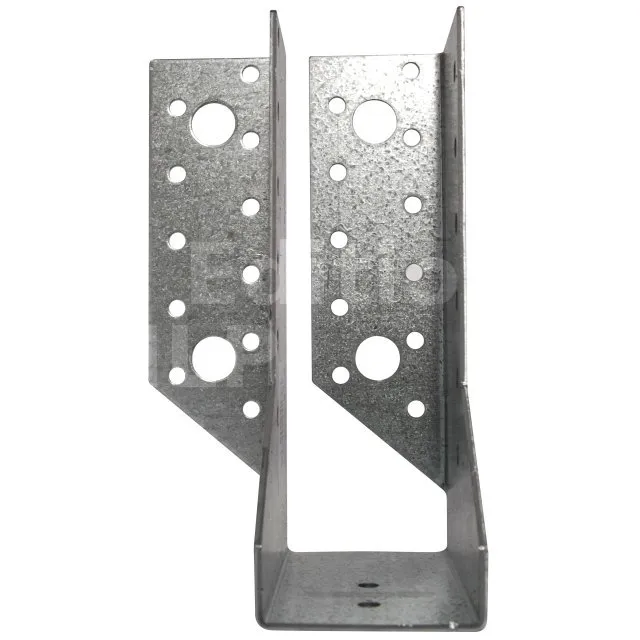

Sabots aile repliée à l’intérieur - Réf. JHL34462_20
-
RéférenceJHL34462_20
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suvant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Epaisseur2mm
-
Largeur (A)46mm
-
Profondeur (C)84mm
-
Hauteur (B)147mm
Sabots ailes repliée à l’intérieur
Les sabots à ailes repliées à l’intérieur JHR/L sont spécialement conçus pour la fixation de solives dans les angles, les Sabots à ailes repliées à l’intérieur JHR/L offrent les mêmes avantages que les SAE. Ils existent dans leur version gauche ou droite.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 mm.
Avantages :
- Utilisable en angle,
- Permet de se rapprocher de l’extrémité du porteur.
Applications
Support :
- Porteur : bois massif, bois composite, bois lamellé collé.
- Porté : bois massif, bois composite, bois lamellé collé, fermes triangulées, profilés.
Domaines d’utilisation :
- Solives, pannes,
- Poutres lisses et montants de bardage,
- Butées de chevrons,
- Renforcement, d‘assemblages existants...
Dimensions
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5 [mm] | Ø13 [mm] | Ø5 [mm] | |
| JHR34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 |
| JHL34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 |
Valeurs caractéristiques - Solive sur poutre - Clouage total
| Références | Valeurs caractéristiques - Bois sur bois - Clouage total | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||
| Porteur | Porté | R2.k | R1.k | |||
| Qté | Type | Qté | Type | |||
| JHR34462 | 22 | CNA4.0x50 | 12 | CNA4.0x35 | 13.3 | 8.8 |
| JHL34462 | 22 | CNA4.0x50 | 12 | CNA4.0x35 | 13.3 | 8.8 |
Mise en œuvre
Fixations
Sur les ailes :
- Pointes annelées CNA Ø4,0 x 50 mm.
Sur les flancs :
- Pointes annelées CNA Ø4,0 x 35 mm.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
