- Réf. GAR40/60/25
-
RéférenceGAR40/60/25
-
Epaisseur0.8mm
-
FabricationFrançaise
-
MatériauAcier S250GD + finition ZM310 MBC U
-
MarqueSIMPSON Strong-Tie
-
ConditionnementRouleau de 25 m
-
Longueur25m
Compatible avec un tasseau de 22 mm ou un double tasseautage de 22 + 22 = 44 mm.

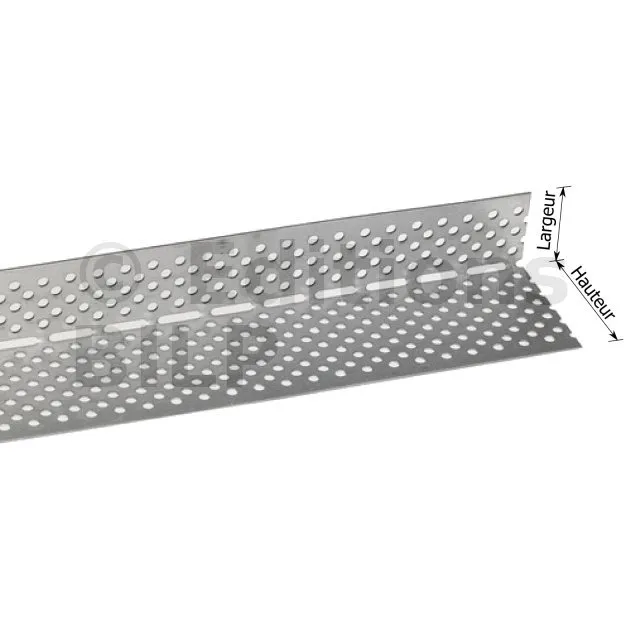

Grille anti-rongeur
Les grilles anti-rongeurs permettent d‘empêcher les nuisibles d‘entrer dans la lame de ventilation du bardage.
Caractéristiques
Matière
- Acier S250GD + finition ZM310 MBC U,
- Epaisseur : 0,8 mm.
Avantages
- Empêche le passage d’un grand nombre d’insectes,
- Grille fournie en rouleaux de 25 m : stockage et encombrement de transport simplifiés, diminution du nombre de chutes et du nombre de chevauchements de barres,
- Finition équivalente à de l’inox A2 : très bonne résistance à la corrosion,
- Conforme au DTU41,2 en terme de ventilation.
Applications
Support
- Bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Ossature Bois,
- Charpente,
- Bardage rapporté sur ossature bois (Isolation Thermique par l’Extérieur)...
Données techniques
Dimensions
| Dimensions pliées [mm] | Dimensions à plat | Perçages [mm] | |||||
|---|---|---|---|---|---|---|---|
| Références | B | C | Largeur [mm] | Largeur [mm] | Épaisseur [mm] | Rond | Oblong |
| GAR22/45/25 | 45 | 22 | 67 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
| GAR25/42/25 | 42 | 25 | 67 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
| GAR27/40/25 | 40 | 27 | 67 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
| GAR30/70/25 | 70 | 30 | 100 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
| GAR40/60/25 | 60 | 40 | 100 | 25 | 0.8 | Ø 3 | Ø 3 x 12 |
Surface de ventilation
| Références | Aile B | Aile C | ||
|---|---|---|---|---|
| Dimensions [mm] | Ratio d’ouverture [cm² / m] | Dimensions [mm] | Ratio d’ouverture [cm² / m] | |
| GAR22/45/25 | 45 | 105 | 22 | 59 |
| GAR25/42/25 | 42 | 105 | 25 | 59 |
| GAR27/40/25 | 40 | 102 | 27 | 68 |
| GAR30/70/25 | 70 | 176 | 30 | 77 |
| GAR40/60/25 | 60 | 148 | 40 | 105 |
Le revêtement ZPRO
Un revêtement résistant et hautement intelligent.
L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.
En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.
Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.
Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.
Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.
