Etrier à âme intérieure pour le BOIS - Réf. ETNM185/130/2
-
RéférenceETNM185/130/2
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346. Epaisseur 2 mm
-
MarqueSIMPSON Strong-Tie
-

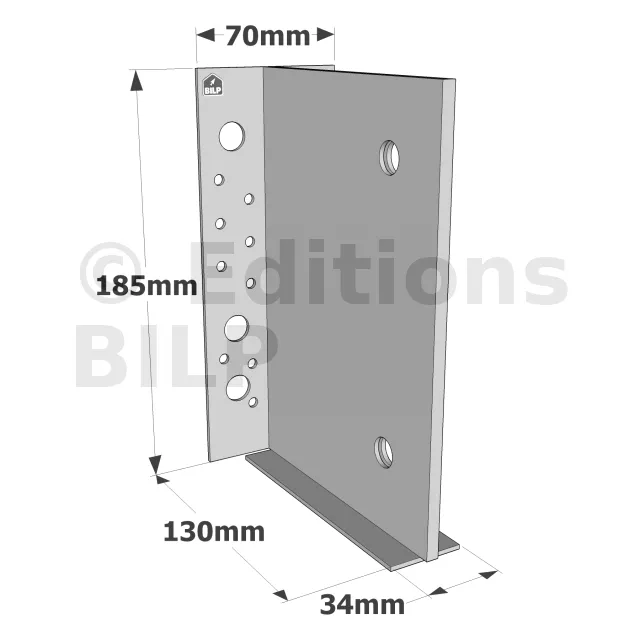

Hauteur minimale du bois porté185mm
-
Hauteur maximale du bois porté270mm
-
Code EAN3523140202266
-
Largeur70mm
-
Profondeur130mm
Étriers en âme intérieures
L‘étrier en âme intérieure permet un assemblage discret. Le talon inférieur positionne l‘étrier par rapport au bois, facilitant le montage des broches.
Caractéristiques :
Déclarations de performance : FR-DoP-e07/0245
Agréments techniques : ETA-07/0245
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur 2 mm
Avantages :
- Assemblage invisible,
- Mise en œuvre optimisée conforme aux Eurocodes.
Applications

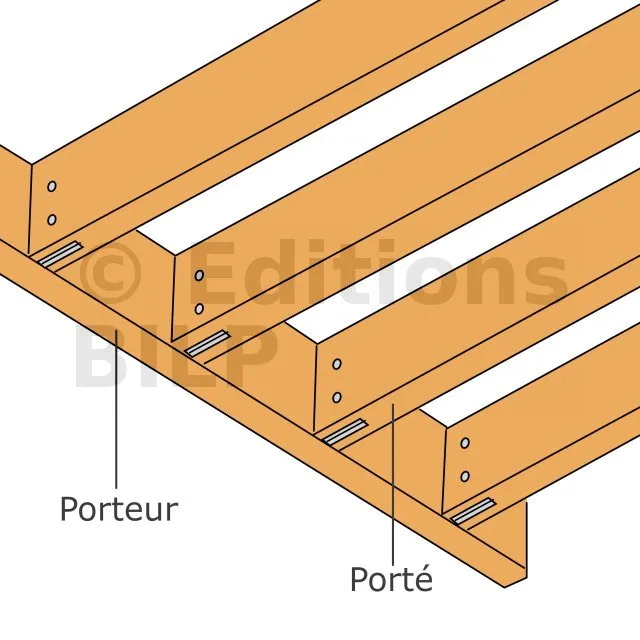

Support :
- Porteur : bois massif, bois composite, lamellé-collé.
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Solives
- Pannes
- Poutres lisses et montants

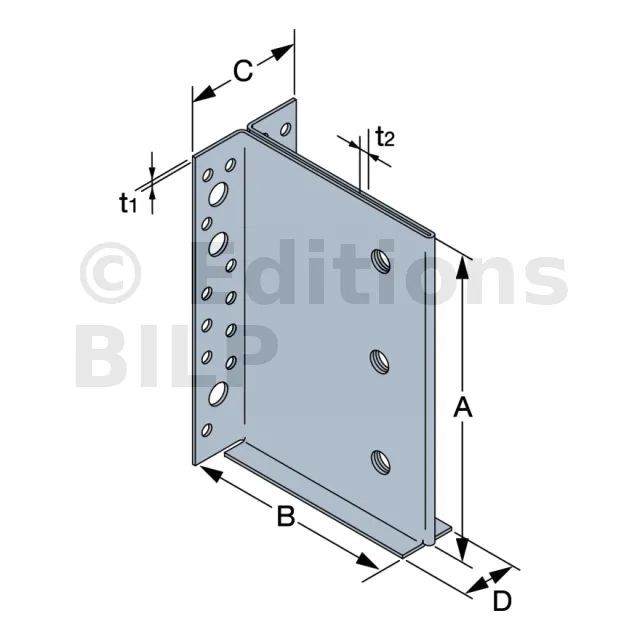

Dimensions
Références | Dimensions poutre [mm] | Dimensions bois porteur [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | Hauteur | Largeur poteau | Hauteur | Profondeur | largeur (C) | largeur (D) | Epaisseur (t1) | Epaisseur (t2) | Ø13 | Ø5 | Ø13 | ||
Min. | Max. | Max. | Min. | ||||||||||
ETNM135/130/2 | 70 | 160 | 200 | 92 | 135 | 130 | 70 | 34 | 2 | 5.5 | 5 | 14 | 2 |
ETNM155/130/2 | 70 | 160 | 230 | 92 | 155 | 130 | 70 | 34 | 2 | 5.5 | 6 | 15 | 2 |
ETNM185/130/2 | 70 | 160 | 270 | 92 | 185 | 130 | 70 | 34 | 2 | 5.5 | 6 | 18 | 2 |
ETNM230/130/2 | 80 | 160 | 345 | 92 | 230 | 130 | 80 | 34 | 2 | 5.5 | 6 | 22 | 3 |

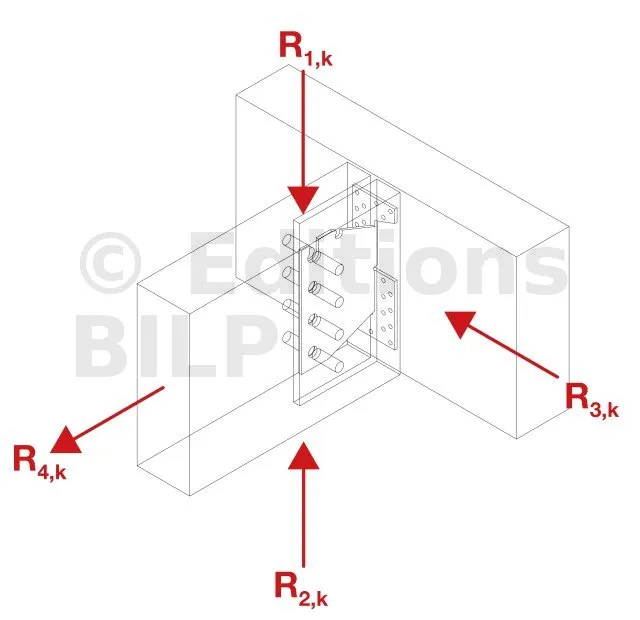

Valeurs caractéristiques - Solive sur poutre
Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
Porteur | Porté | R1,k | ||||||||
Quantité | Type | Quantité | Type | Longueur de broches [mm] | ||||||
60 | 80 | 100 | 120 | 140 | 160 | |||||
ETNM135/130/2 | 14 | CNA4,0x50 | 2 | STD12 | 11.7 | 12.2 | 13.1 | 14.2 | 15.4 | 16.6 |
ETNM155/130/2 | 15 | CNA4,0x50 | 2 | STD12 | 14.4 | 15 | 16 | 17.2 | 18.6 | 20 |
ETNM185/130/2 | 18 | CNA4,0x50 | 2 | STD12 | 17.1 | 17.8 | 18.9 | 20.4 | 22 | 23.8 |
ETNM230/130/2 | 22 | CNA4,0x50 | 3 | STD12 | 26.2 | 27 | 28.6 | 30.6 | 32.8 | 35.1 |
Valeurs caractéristiques - Solive sur poteau
Références | Valeurs caractéristiques - Solive sur poteau | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
Porteur | Porté | R1,k | ||||||||
Quantité | Type | Quantité | Type | Longueur de broches [mm] | ||||||
60 | 80 | 100 | 120 | 140 | 160 | |||||
ETNM135/130/2 | 11 | CNA4,0x50 | 2 | STD12 | 11 | 11.6 | 12.5 | 13.6 | 14.7 | 15.9 |
ETNM155/130/2 | 10 | CNA4,0x50 | 2 | STD12 | 13.1 | 13.7 | 14.7 | 15.8 | 17.1 | 18.4 |
ETNM185/130/2 | 12 | CNA4,0x50 | 2 | STD12 | 15.5 | 16.2 | 17.3 | 18.7 | 20.3 | 21.9 |
ETNM230/130/2 | 18 | CNA4,0x50 | 3 | STD12 | 25.1 | 25.9 | 27.4 | 29.2 | 31.3 | 33.4 |

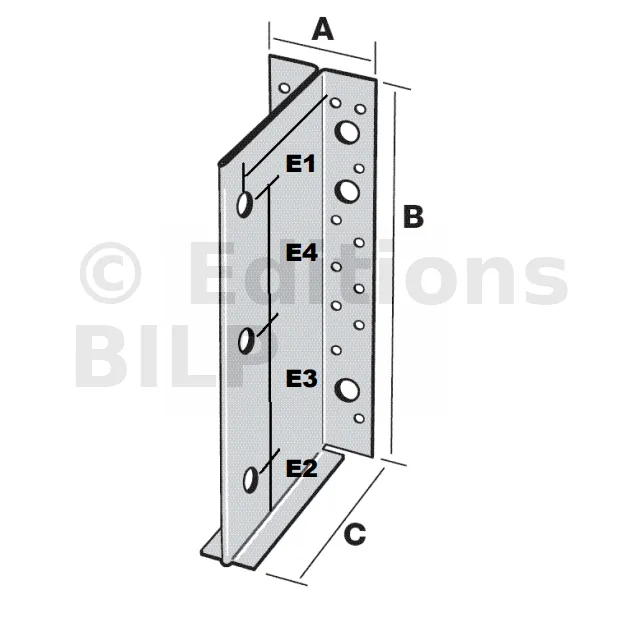

Fixations

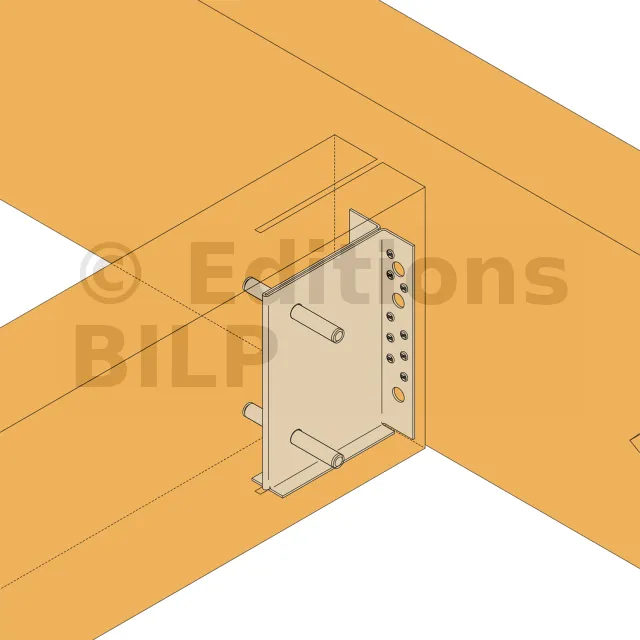

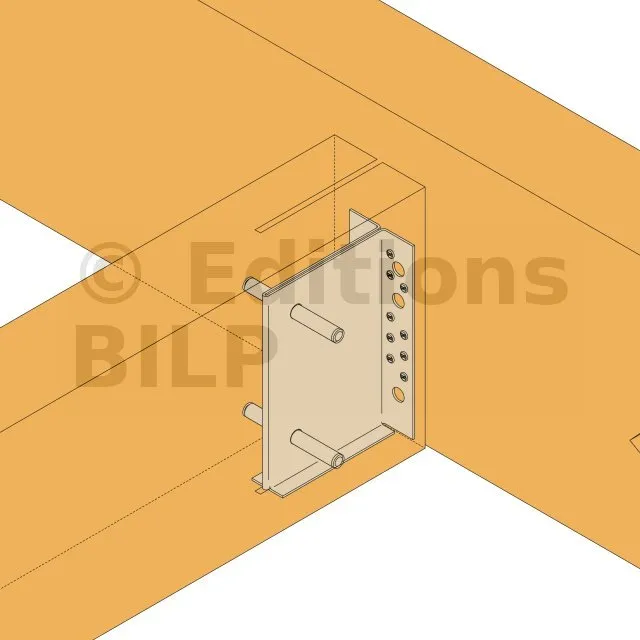

Installation
Fixation de la partie femelle de l’ETS :
1. Réaliser une entaille verticale dans la poutre portée (largeur 6 mm).
2. Identifier la position des broches sur la poutre portée.
3. Percer transversalement la poutre portée pour y insérer les broches (Ø12 mm).
4. Réaliser un lamage d’une profondeur de 4 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage.
5. Fixer l’étrier sur le support à l’aide de pointes ou de vis.
6. Présenter la poutre portée de manière à aligner les perçages de la poutre portée et ceux de l’étrier.
7. Mettre en place les broches.
Fixations
Sur porteur bois :
- Pointes annelées CNA Ø4,0x50 mm ou vis CSA Ø5,0x40 mm
- Tirefonds ou boulons Ø10 mm
Sur porté :
- Broches en acier S235JR type STD12
- La longueur des broches doit être inférieure ou égale à la largeur de la solive portée
