Pied de poteau rond de jardin à boulonner
Ces pieds de poteau ronds se vissent sur une dalle pour fixer et protéger vos poteaux bois du contact avec l’eau.
Produit | Avantages clés |
---|---|
Pied Ø 80 mm (PPJRB80) | Platine à angles coupés sécurisants ; démontage facile ; idéal clôtures & pergolas légères |
Pied Ø 100 mm (PPJRB100) | Polivalent Ø 100 mm ; bonne résistance latérale ; compatible portails standards |
Pied Ø 120 mm (PPJRB120) | Diamètre généreux ; stabilité supérieure pour structures lourdes |
Pied Ø 140 mm (PPJRB140) | Capacité maximale ; recommandé pour carports & gros poteaux |
- Référence
- Fabricationfrançaise
- MatériauAcier DD11 suivant NF EN 10111,
- MarqueSIMPSON Strong- tie
- Hauteur (B)150mm
- FinitionGalvanisation à chaud suivant NF EN ISO 1461
- PerçagesPartie haute : 4Ø10.5 - Platine : 4Ø12
- Largeur (D)150mm
- Largeur (E)150mm
- Ep. corps2mm
- Ep. platine2mm

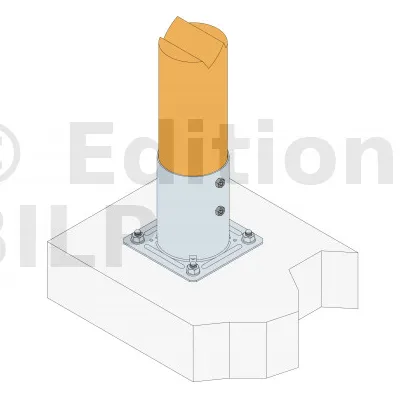

Pied de poteau rond à boulonner, pièce maîtresse des assemblages extérieurs modernes, répond à la double exigence des artisans et des auto‑constructeurs : garantir la longévité des structures tout en simplifiant la mise en œuvre. Conçu pour solidariser un poteau bois rond ou métallique à une dalle, un plot béton ou une longrine, il assure la transmission des charges verticales, reprend l’effort de soulèvement dû au vent et isole le bois de l’humidité du sol. Dans le jardin, sur une terrasse ou sous une pergola bioclimatique, installer un support poteau rond bien dimensionné évite la pourriture prématurée, les déformations et les fissures. Les architectes apprécient sa discrétion visuelle, les professionnels du bâtiment sa conformité aux Eurocodes, et les bricoleurs son montage intuitif : quatre goujons d’ancrage, une platine circulaire épaisse et un fût fileté ou lisse, généralement en acier galvanisé à chaud classe C3.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur : 2 mm (corps et platine).
Avantages
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau courantes du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques

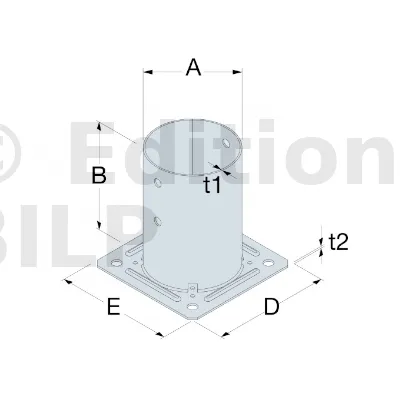

Dimensions
Références | Dimensions | Perçages | ||||||
---|---|---|---|---|---|---|---|---|
A | B | D | E | t1 | t2 | Partie haute | Platine | |
Ø10.5 | Ø12 | |||||||
PPJRB80 | 81 | 150 | 150 | 150 | 2 | 2 | 4 | 4 |
PPJRB100 | 101 | 150 | 150 | 150 | 2 | 2 | 4 | 4 |
PPJRB120 | 121 | 150 | 200 | 200 | 2 | 2 | 4 | 4 |
PPJRB140 | 141 | 150 | 200 | 200 | 2 | 2 | 4 | 4 |
Quelle profondeur enfoncer un piquet ?
Le secret d’un ancrage pérenne commence sous le niveau fini du sol. Pour un mât de clôture ou un montant de terrasse exposé au vent, comptez 50 % de la hauteur libre du poteau si vous choisissez un scellement direct. Avec un pied de poteau à visser, la pénétration dans le béton se limite à la longueur utile du goujon (M10 × 100 mm ou M12 × 120 mm). La dalle doit présenter au moins 120 mm d’épaisseur saine, exempte de fissures. Pré‑percez au perforateur en Ø12 ou Ø14 mm, dépoussiérez soigneusement, puis injectez un scellement chimique si vous recherchez une résistance sismique ou des contraintes de torsion élevées.
Comment sceller un pied de poteau ?
- Trois grandes méthodes :
- Le scellement chimique (résine polyester ou époxy) — idéal pour le pied poteau réglable sur dalle existante ;
- Le scellement mécanique par goujons à expansion — rapide, réversible et économique ;
le scellement noyé dans un plot béton — réservé aux supports poteau rond clôture jardin hors terrasse.
Avant toute mise en œuvre, vérifiez la planéité à la règle de 2 m : un faux aplomb se traduit par un effort parasite et un flambement à long terme. Utilisez des cales PVC non compressibles pour rattraper les écarts jusqu’à 5 mm. Pour les pergolas, les fabricants recommandent un filetage M12 et une épaisseur de platine ≥ 8 mm ; pour les claustras légères, du M10 suffit.
Comment protéger un pied de poteau en bois déjà fait ?
La section basse de tout montant en bois absorbe l’humidité par capillarité. Si le poteau est déjà posé, coupez proprement son extrémité à 15 cm du dallage, fraisez un chanfrein à 45 °, puis emmanchez un manchon métallique. Ce « rehausseur » crée une lame d’air salutaire. Traitez le bois au fongicide classe 3 ou 4, huilez les coupes et remplacez les vis inox par des tirefonds galvanisés pour compenser l’oxydation possible. Sur les terrasses en bord de mer, préférez un support poteau rond galvanisé à chaud de 100 µm d’épaisseur de zinc ; la corrosion saline multiplie par huit la vitesse d’attaque d’un acier standard.
Comment empêcher les poteaux en bois de pourrir dans le sol DIY ?
Le combo gagnant : surélever, drainer, ventiler. Placez systématiquement un pied poteau rond acier galvanisé sur plot béton surélevé de ≥ 5 cm au‑dessus du niveau fini du terrain, glissez un lit de gravier 20/40 autour du plot, et laissez une fuite d’eau en pied. Le bois doit respirer ; une ventilation périphérique empêche la stagnation d’eau et l’attaque des basidiomycètes. Pensez au traitement autoclave classe 4 ou à l’huile dure pour le douglas.
Quel type de ciment pour sceller un poteau ?
Pour un scellement direct, adoptez un béton dosé à 350 kg/m³ (soit 25 MPa à 28 jours). Mais si vous optez pour un pied poteau rond à boulonner, le plot peut être coulé en béton ferraillé dosé à 300 kg/m³ : la platine répartit les charges. Les professionnels utilisent volontiers du « béton instantané » (prise 15 min) pour gagner du temps sur de petites séries, à condition de respecter l’humidification progressive.
Support poteau diam 120, pied poteau heavy duty, pied poteau rond galvanisé épaisseur 2 ,5 mm, ancrage poteau rond acier galvanisé, pied poteau rond diam 100, platine boulonnée pour poteau : chaque appellation répond à une configuration précise. Pour choisir, le professionnel examine trois critères :
- Charge verticale utile (poids propre + surcharge climatique).
- Moment de renversement (vent, balancement d’un portail, effet parapluie de la pergola).
- Contexte environnemental : rural, urbain, littoral, zone sismique.
Diamètre poteau (mm) | Platine (mm) | Fixations mini | Hauteur fût (mm) | Usage typique |
60 | Ø120 × 8 | 3 × M10 | 150 | Claustra, garde‑corps |
80 | Ø140 × 8 | 4 × M10 | 200 | Terrasse, mât d’éclairage |
100 | Ø200 × 10 | 4 × M12 | 250 | Pergola bioclimatique |
120 | Ø220 × 12 | 6 × M12 | 300 | Carport, abri bois |
En combinant le pied poteau rond réglable hauteur, une platine fixation poteau calibrée et un scellement chimique à prise lente, vous atteignez un niveau de performance équivalent aux systèmes industriels lourds tout en restant sur un chantier « léger ». Les auto‑constructeurs gagnent un temps précieux : installation en moins de 20 min par poteau, ajustement millimétrique grâce au filetage M12, démontage possible en fin de saison pour les structures temporaires.
Pour les équipes d’architectes et d’entrepreneurs généraux, proposer un pied de poteau rond à boulonner certifié CE EN 1090 constitue un argument commercial fort : conformité au marquage obligatoire pour les structures porteuses et garantie de traçabilité de l’acier. Associez‑le à un pied poteau galvanisé à chaud pour les zones E4 (agressivité corrosive maximale) ou à un traitement duplex (galva + poudre polyester) pour un rendu noir mat 9005 tendance.
Solutions alternatives
Produit alternatif | Principe de fixation | Avantages | Inconvénients | Applications typiques |
---|---|---|---|---|
Pied de poteau carré à boulonner | Platine acier galvanisé chevillée sur dalle béton | Pose « à sec », démontage futur possible, prix contenu :contentReference[oaicite:0]index=0 | Exige dalle plane et saine ; moindre reprise latérale vs scellement profond | Pergolas, cloisons légères, claustras |
Pied de poteau en U à sceller | Étrier U noyé dans le béton frais | Maintien latéral élevé ; réglage des niveaux avant prise :contentReference[oaicite:1]index=1 | Coulage + temps de cure ; dépose quasi impossible | Carports, vérandas, portiques |
Support à enfoncer (douille + pointe) | Pointe galvanisée battue au sol et douille de serrage | Mise en œuvre ultra‑rapide, zéro béton, coût mini :contentReference[oaicite:2]index=2 | Charge et durabilité limitées ; sols durs exclus | Clôtures, bacs potagers, tonnelles légères |
Ancrage en H à sceller | Étrier H soudé à fer torsadé noyé en plot béton | Stabilité maximale, forte reprise des efforts horizontaux :contentReference[oaicite:3]index=3 | Terrassement + volume béton importants ; poids élevé | Pilotis, porches, charpentes lourdes |
Pieu vissé hélicoïdal | Tube acier hélicoïdal vissé mécaniquement dans le sol | Pas de cure ; chantier propre ; capacité portante élevée même en sols argileux :contentReference[oaicite:4]index=4 | Outils spécialisés ; coût supérieur ; protection anticorrosion impérative | Decks, extensions légères, tiny‑houses |
Pied de poteau réglable (platine + tige filetée) | Platine ancrée + écrou de réglage en hauteur | Ajustement fin après pose ; compense un dallage irrégulier :contentReference[oaicite:5]index=5 | Surcoût ; rigidité amoindrie si course trop longue | Terrasses bois, escaliers extérieurs, poteaux déco |
Conclusion
Choisir un pied de poteau rond adapté, le fixer correctement et le protéger tout au long de son cycle de vie, c’est offrir à votre pergola, votre abri ou votre clôture la robustesse qu’exigent les clients avertis. De la simple terrasse en pin aux carports en bois lamellé‑collé, la platine circulaire boulonnée reste LE standard de fixation plébiscité par les pros. Équipez‑vous d’un perforateur SDS‑Plus, d’une clé dynamométrique et d’une résine de scellement performante ; maîtrisez l’ancrage poteau rond et vous maîtriserez la durabilité. Bonne construction !
Fixations
Poteau :
Platine :
- Cheville mécanique : goujon WA M10-78/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Mise en garde
La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).
