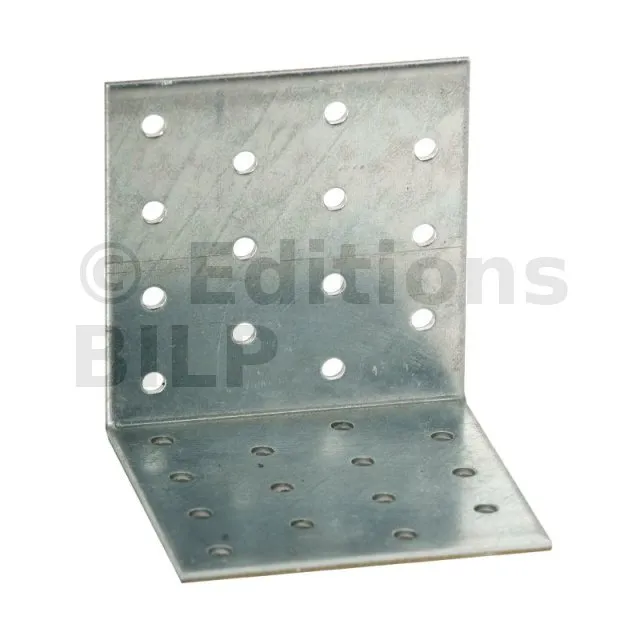

Équerre structurelle - INOX A4 - Réf. ES10IX/60
L’équerre inox ES10IX/60 est préconisée dans des ambiances agressives.
-
RéférenceES10IX/60
-
Epaisseur2.5mm
-
FabricationFrançaise
-
MatériauAcier inoxydable A4 (316, 1.4401) suivant NF EN 10088
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B8Ø5
-
Perçages Aile C8Ø5
-
Code EAN5701953222901
-
Largeur60mm
Caractéristiques
Déclarations de performance :FR-DoP-e06/0106
Agréments techniques :ETA-06/0106
Matière
- Inox 316 suivant NF EN 10088-2.
- Numéro : 1.4401.
- Épaisseur : 2,5 mm.
Avantages
- Simplifie les assemblages en extérieur.
- Adaptée aux ambiances agressives,
- Grande variété d’utilisations.
Applications
Support
- Porteur :bois massif, lamellé collé, béton...
- Porté :bois massif, lamellé collé, bois composite, fermes triangulées, profilés...

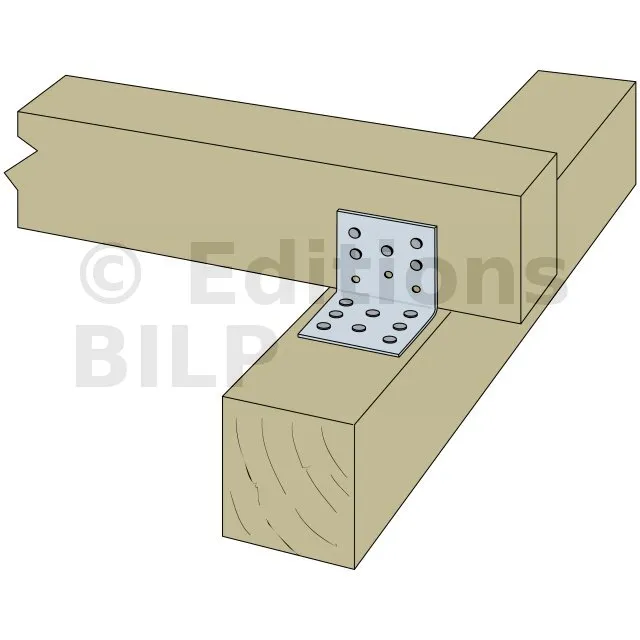

Domaines d’utilisation
- Fixation de fermettes.
- Lisses de bardage, montant de bardage.
- Ancrage de chevrons.
- Consoles...
Données techniques

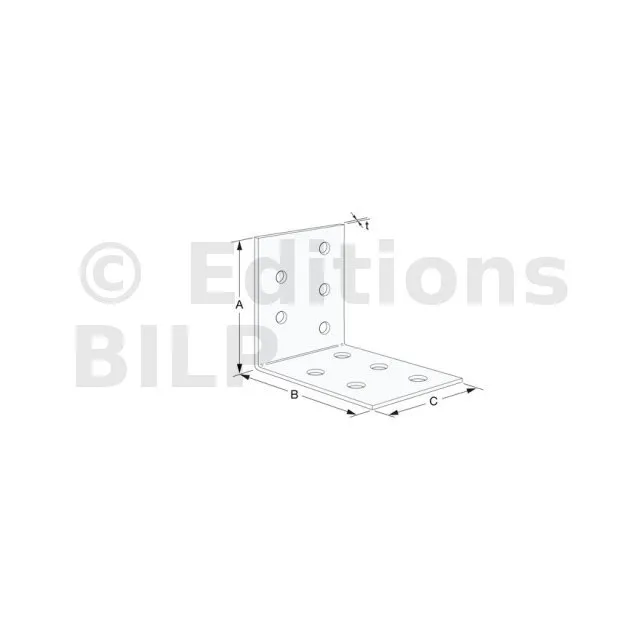

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø5 | |
ES10IX/60 | 60 | 60 | 60 | 2.5 | 8 | 8 |

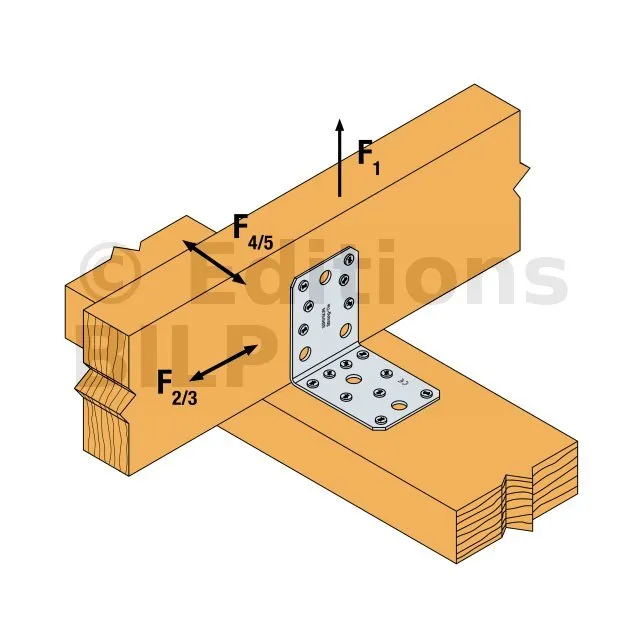

Valeurs Caractéristiques simplifiées
Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k* | R2.k=R3.k* | |||
Quantité | Quantité | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
ES10IX/60 | 5 | 5 | 3.3 | 4.4 | 5.1 | 6.7 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
Fixations
Sur bois :
- Pointes annelées inox PCRIX Ø4.0x50.
- Vis inox CSA-S..
- Boulons inox.
Sur support rigide :
Support béton :
- Cheville mécanique : goujon BOAXII M10-92/10 A4.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 A4.
Support maçonnerie creuse :
- Cheville mécanique : cheville FPNH 10-135/65 A4 A4.
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
