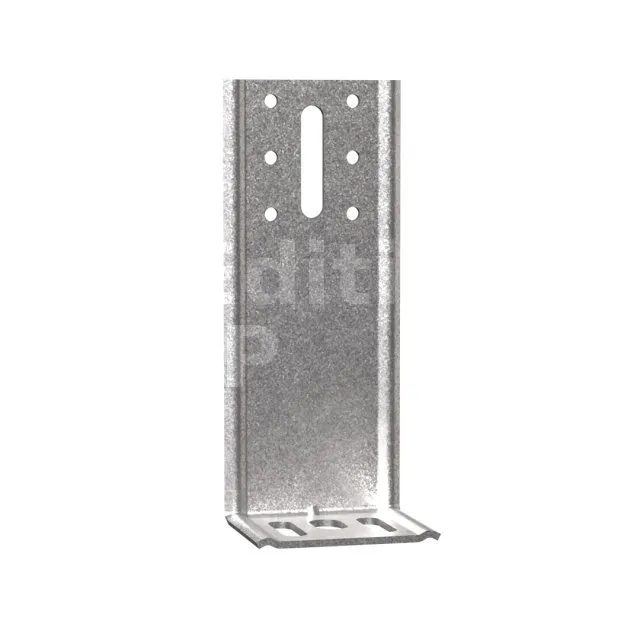

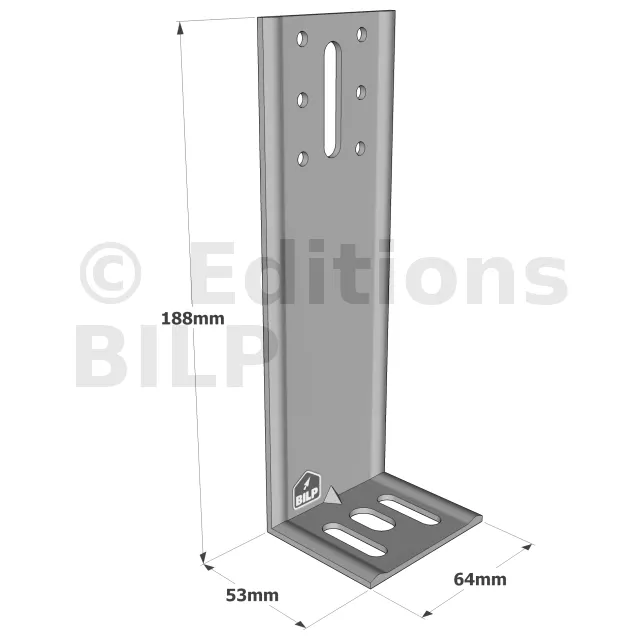

Équerre de bardage 64/188/53/2,5 - Réf. EBC190/2.5

EN STOCK
Expédition immédiate disponible pour 42 unité(s).
29€50
  HT  / équerre
(35.40 € TTC)

  • picto
  • picto
  • picto
  • Référence
    EBC190/2.5
  • Epaisseur
    2,5mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346.
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile B
    2Ø8.5x30 - 1Ø11.5x20 (oblong)
  • Perçages Aile A
    6Ø5 - 1Ø8.5x40 (oblong)
  • Connexion bois sur support rigide
    Aile A : 1LAG Ø8,0x50 et 2CSA Ø5,0x40 ; Aile B : 1Ø8 (goujon WA, Cheville à frapper HIPC ou tige filetée LMAS)
  • Largeur
    64mm
  • Profondeur
    53mm

Équerres de bardage

Les équerres de bardage EBC ont été conçues pour répondre aux règles générales de conception et de mise en œuvre des isolations thermiques par l’extérieur et des bardages rapportés sur béton ou maçonnerie. Elles sont conformes aux cahiers 3194, 3316 et 3422 du CSTB ainsi qu’à l’ETAG034 et font partie de la gamme ITE développée par Simpson Strong-Tie.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z350 suivant NF EN 10346
  • Epaisseur 2,5 mm.

Avantages :

  • Rigidité assurée par un design adapté,
  • Protection anti-corrosion idéale pour les atmosphères extérieures protégées et ventilées,
  • 6 trous d’encadrement pour le passage des fixations de blocage,
  • 2 trous oblongs horizontaux pour fixation Ø8 mm à droite ou à gauche du profilé porteur ainsi qu’un trou oblong central pour les fixations Ø10 mm,
  • 1 trou oblong sur l’aile d’appui (côté chevron).

Applications

Support :

  • Porteur : béton, maçonnerie...
  • Porté : montant / chevron pour bardage...

Domaines d’utilisation :

  • Fixation de chevrons pour bardages extérieurs (minimum de section 40x63 suivant Cahier CSTB 3316)

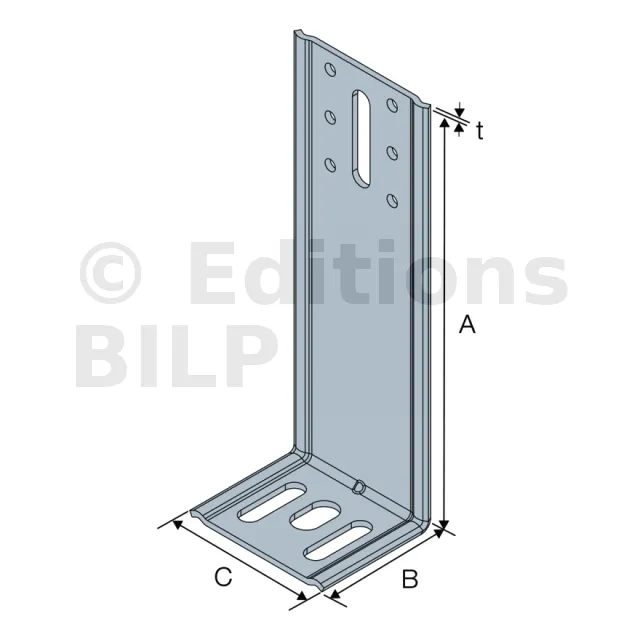

Dimensions
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø8,5x40 Ø8,5x30 Ø11,5x20
EBC100/2,5 98 53 64 2.5 6 1 2 1
EBC110/2,5 108 53 64 2.5 6 1 2 1
EBC120/2,5 118 53 64 2.5 6 1 2 1
EBC130/2,5 128 53 64 2.5 6 1 2 1
EBC140/2,5 138 53 64 2.5 6 1 2 1
EBC150/2,5 148 53 64 2.5 6 1 2 1
EBC160/2,5 158 53 64 2.5 6 1 2 1
EBC170/2,5 168 53 64 2.5 6 1 2 1
EBC180/2,5 178 53 64 2.5 6 1 2 1
EBC190/2,5 188 53 64 2.5 6 1 2 1
EBC200/2,5 198 53 64 2.5 6 1 2 1
EBC210/2,5 208 53 64 2.5 6 1 2 1
EBC220/2,5 218 53 64 2.5 6 1 2 1
EBC230/2,5 228 53 64 2.5 6 1 2 1
EBC240/2,5 238 53 64 2.5 6 1 2 1
EBC250/2,5 248 53 64 2.5 6 1 2 1

Valeurs caractéristiques - connexion bois sur support rigide - 1 Equerre
RéférencesValeurs Caractéristiques - Connexion bois sur support rigide - 1 équerre
Fixations Valeurs Caractéristiques - 1 équerre par connexion [kN]
Aile A Aile B R1.k R2.k
Qté Type Qté Type Qté Type 1 mm de déplacement 3 mm de déplacement
EBC100/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.22 0.36 1.56
EBC110/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.22 0.36 1.56
EBC120/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.22 0.36 1.56
EBC130/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.18 0.31 1.56
EBC140/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.18 0.31 1.56
EBC150/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.18 0.31 1.56
EBC160/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.18 0.31 1.56
EBC170/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.07 0.27 1.56
EBC180/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.07 0.27 1.56
EBC190/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.07 0.19 1.56
EBC200/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.07 0.19 1.56
EBC210/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.07 0.19 1.56
EBC220/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.07 0.19 1.56
EBC230/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.07 0.19 1.56
EBC240/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.07 0.19 1.56
EBC250/2,5 1 LAG Ø8,0x50 2 CSA Ø5,0x40 1 Ø8 0.07 0.19 1.56

Résistance R1,k évaluée pour un déplacement de 1 à 3 mm à l’extrémité de l’équerre
