Vis terrasse bois durs - DSPROA45.5X60 - Réf. 74288
- Référence74288
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- Diamètre de la tête7mm
- Longueur du filet27.5mm
- EmpreinteT-25
- Rendement4.4m²/boîte

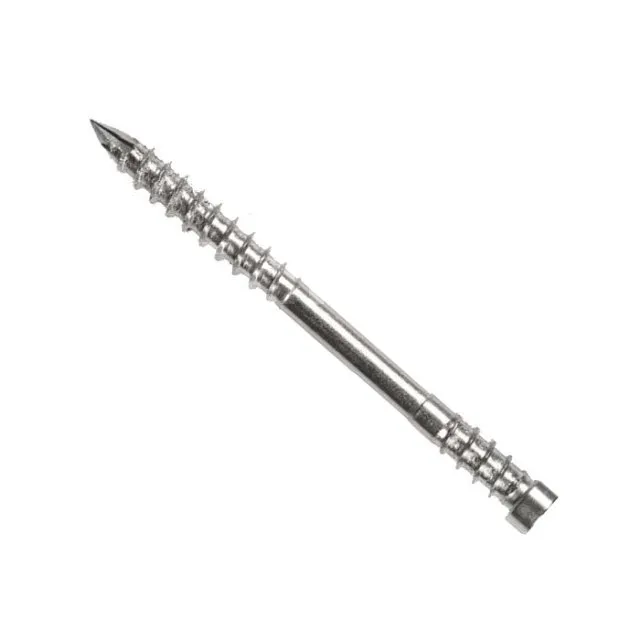

Vis terrasse bois durs DSPROA4
La vis pour terrasse bois durs DSPRO A4 est préconisée pour pour la réalisation de terrasses et assemblages en bois exotique dur.
Caractéristiques
Déclarations de performance :FR-DoP-h17-0016-S1.0.pdf ;
Matière
- Acier inoxydable A4 (316) suivant NF EN 10088.
Avantages
- Tête cylindrique : finition discrète,
- Empreinte étoile profonde : meilleure accroche de l’embout : idéale pour des applications à 90° et 45°,
- Double filetage : meilleur plaquage de la lame,
- Filet asymétrique à grand pas : forte résistance à l’arrachement,
- Filet cranté : meilleure évacuation des poussières,
- Pointe flèche 4 pans : pas de pré-perçage du bois,
Applications
Support
- Bois exotiques et résineux
Domaine d’utilisation
- Fixation de lames de terrasse en bois exotiques ou résineux sur lambourdes bois exotiques ou résineux
Nombre de vis préconisées au m² selon le DTU51.4
| Largeur de la lame [mm] | |||||
|---|---|---|---|---|---|
| Entraxe lambourdes | 90 | 100 | 120 | 140 | 160 |
| 40 cm | 56 | 50 | 42 | 37 | 32 |
| 45 cm | 50 | 45 | 38 | 33 | 29 |
| 50 cm | 45 | 40 | 34 | 29 | 26 |
| 55 cm | 41 | 37 | 31 | 27 | 24 |
| 60 cm | 37 | 34 | 28 | 25 | 22 |
| 65 cm | 35 | 31 | 26 | 23 | 20 |
| 70 cm | 32 | 29 | 24 | 21 | 19 |
Note : Un espacement de 5 mm a été considéré entre les lames. Une marge de +5% a été considérée dans le calcul. Pour les lames <180 mm, 2 vis par lame sont utilisées. Pour les lames ≥180 mm, il est conseillé de mettre 3 vis par lame.
Données techniques
Dimensions
| Références | Code article | Dimensions [mm] | Embout | Cond. | m² / boîte | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg1 | lg2 | |||||
| DSPROA4 5.5x50 | 74287 | 5.5 | 50 | 6.5 | 3.8 | 22.5 | 10.5 | T-25 | 150 | 4.4 |
| DSPROA4 5.5x60 | 74288 | 5.5 | 60 | 6.5 | 3.8 | 27.5 | 10.5 | T-25 | 150 | 4.4 |
| DSPROA4 5.5x70 | 74289 | 5.5 | 70 | 6.5 | 3.8 | 32.5 | 10.5 | T-25 | 150 | 4.4 |
| DSPROA4 5.5x80 | 74290 | 5.5 | 80 | 6.5 | 3.8 | 37.5 | 10.5 | T-25 | 150 | 4.4 |
Propriétés Caractéristiques
| Références | Propriétés Caractéristiques | ||||
|---|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique - My,k [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Capacité de résistance caractéristique en traction - ftens,k [kN] | Ratio de torsion | |
| DSPROA4 5.5x50 | 7585 | 12.8 | 31.8 | 7.8 | 3.8 |
| DSPROA4 5.5x60 | 7585 | 12.8 | 31.8 | 7.8 | 3.8 |
| DSPROA4 5.5x70 | 7585 | 12.8 | 31.8 | 7.8 | 3.8 |
| DSPROA4 5.5x80 | 7585 | 12.8 | 31.8 | 7.8 | 3.8 |
