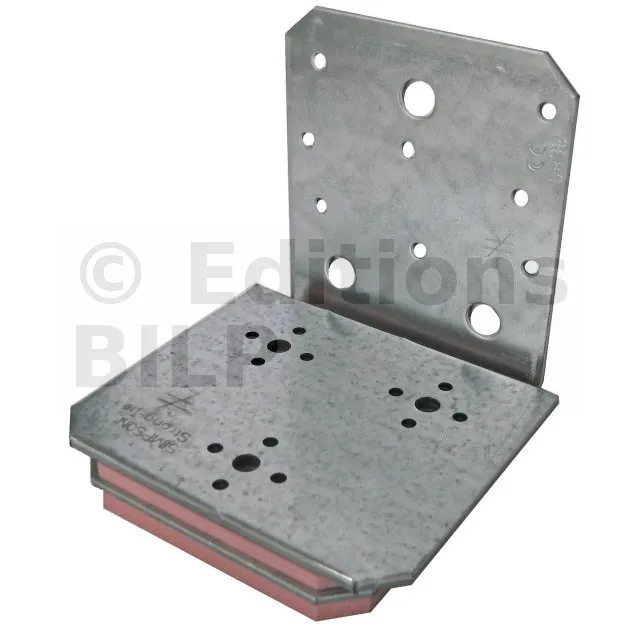

Equerre acoustique - Réf. ABAI105

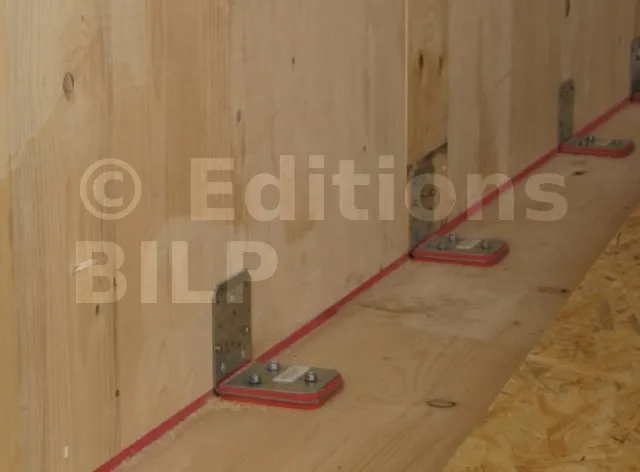

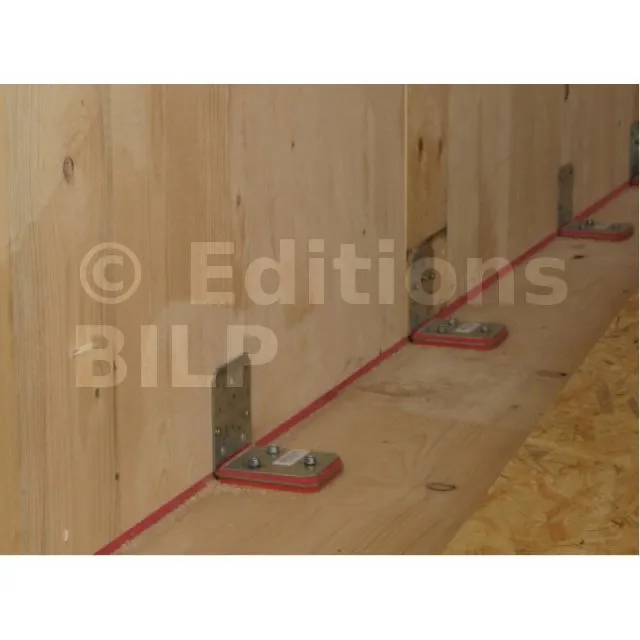

L’équerre acoustique ABAI est une équerre innovante car elle associe une équerre classique à un matériau d’isolation acoustique, la Sylodyn®. Elle permet la connexion entre éléments de mur et de plancher en panneaux multiplis (CLT), tout en garantissant une isolation phonique entre ces composants grâce à une bande de Sylodyn® de 12 mm préinstallée sous l’équerre.

bientôt DISPO
Expédition estimée dans 10 jours.
470€76
  HT  / Équerre
(564.91 € TTC)

  • Référence
    ABAI105
  • Epaisseur
    3mm
  • Hauteur
    113mm
  • Longueur
    400mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346 et Sylodyn® : Polyurethane Sylomer SR220.
  • Marque
    SIMPSON Strong-Tie
  • Largeur (D)
    106mm
  • Largeur (C)
    90mm

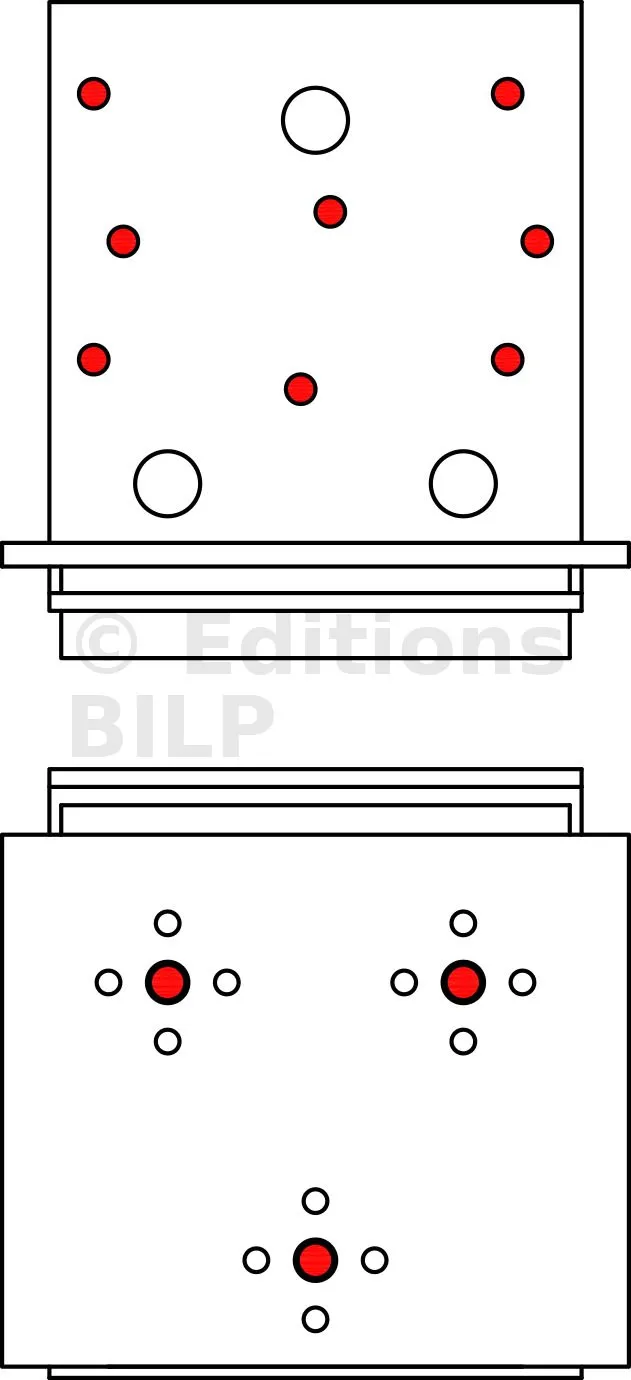

  • Perçages Aile B
    3Ø7
  • Perçages Aile A
    8Ø5 - 3Ø11
  • Épaisseur (E)
    18mm
  • Profondeur
    103mm

Caractéristiques

Agréments techniques : ETA-06/0106

Déclarations de performance : FR-DoP-e06/0106

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Sylodyn® : Polyurethane Sylomer SR220.

Avantages

  • Réduction du transfert phonique entre composants de la structure,
  • Étanchéité à l’air améliorée : présence de bandes isolantes Sylodyn® de 12 mm sous les murs extérieurs,
  • Solution rapide à mettre en œuvre.

Applications

Support

  • Porteur : Bois massif, bois lamellé-collé, bois lamellé-croisé.
  • Porté : Bois massif, bois lamellé-collé, bois lamellé-croisé.

Domaines d’utilisation

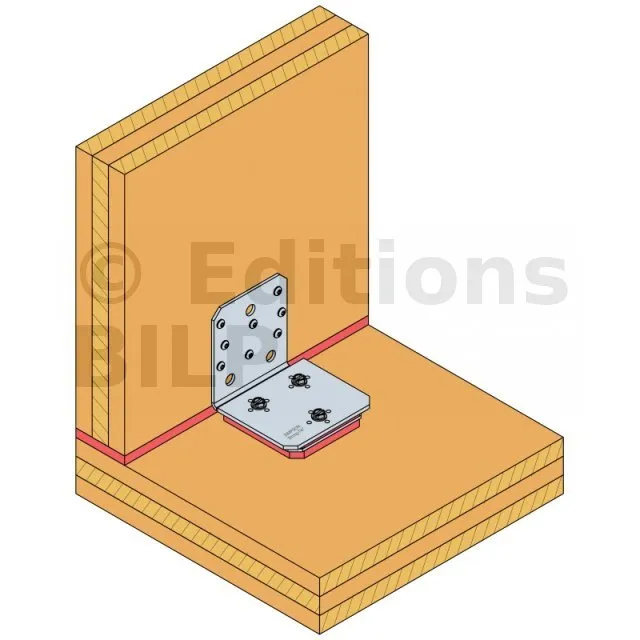

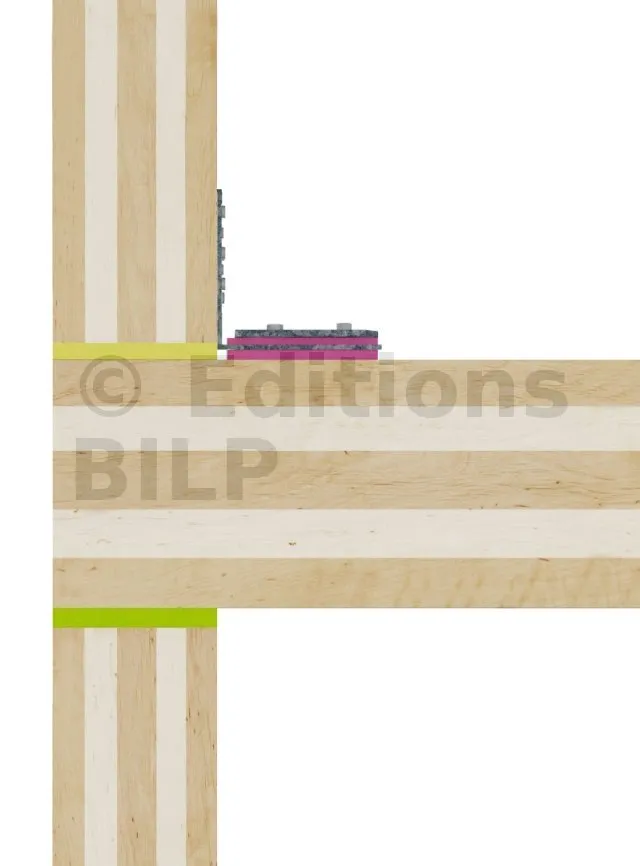

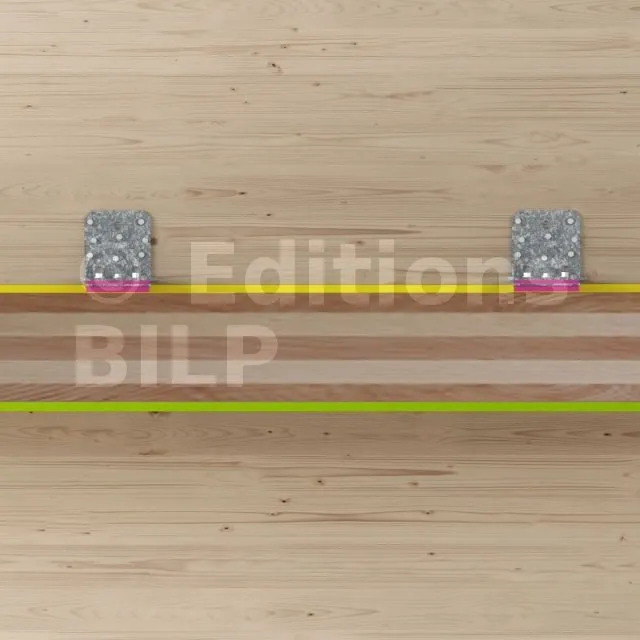

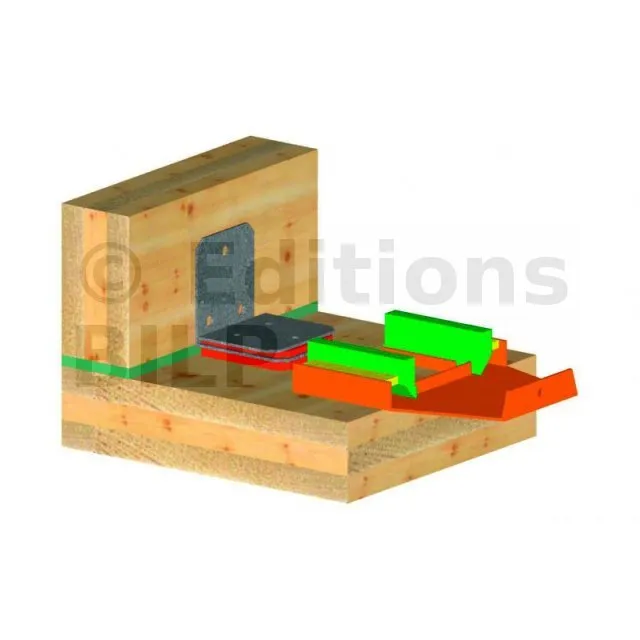

  • Connexion et isolation phonique des murs et planchers,
  • Assemblage de panneaux CLT.

Données techniques

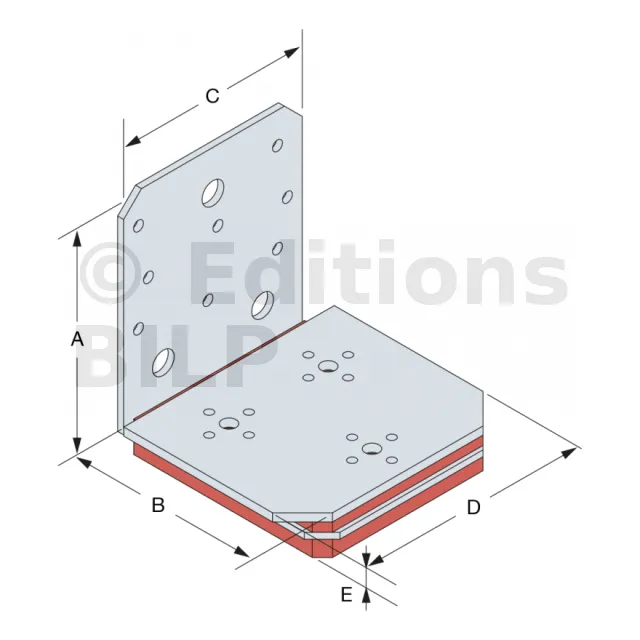

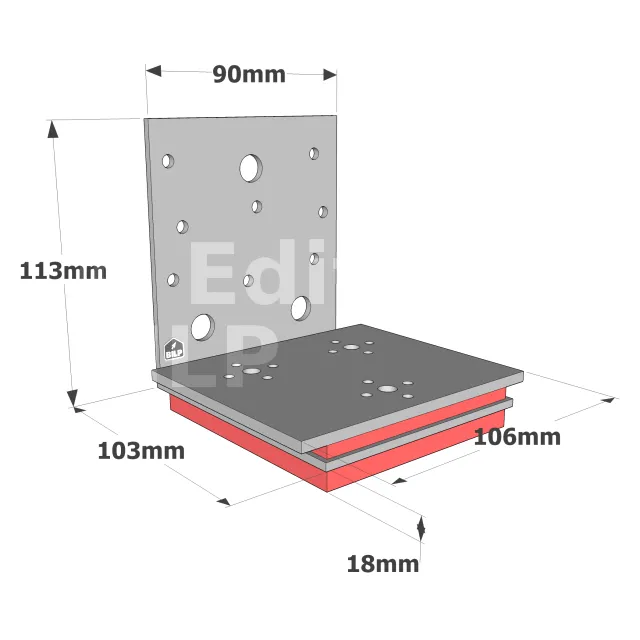

Dimensions
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C D E t Ø5 Ø11 Ø7
ABAI105 113 103 90 106 18 3 8 3 3

A fixer avec la référence de vis SDS25600MB.

Valeurs Caractéristiques
RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] Coefficient de raideur Kser par direction d’effort [kN/mm]
Aile A Aile B R1.k R2/3.k R4.k R5.k R1.k R2/3.k R4.k R5.k
Qté type Qté type
ABAI105 8 CNA4,0x60 3 SDS25600 2,0/kmod 2,0/kmod 3,3/kmod 2,3/kmod 0.8 0.68 1.16 0.8

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 1 équerre
RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] Coefficient de raideur Kser par direction d’effort [kN/mm]
Aile A Aile B R1.k R2/3.k R4.k R5.k R1.k R2/3.k R4.k R5.k
Qté type Qté type
ABAI105 8 CNA4,0x60 3 SDS25600 2,2 2,2 3,7 2,6 0.8 0.68 1.16 0.8

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
