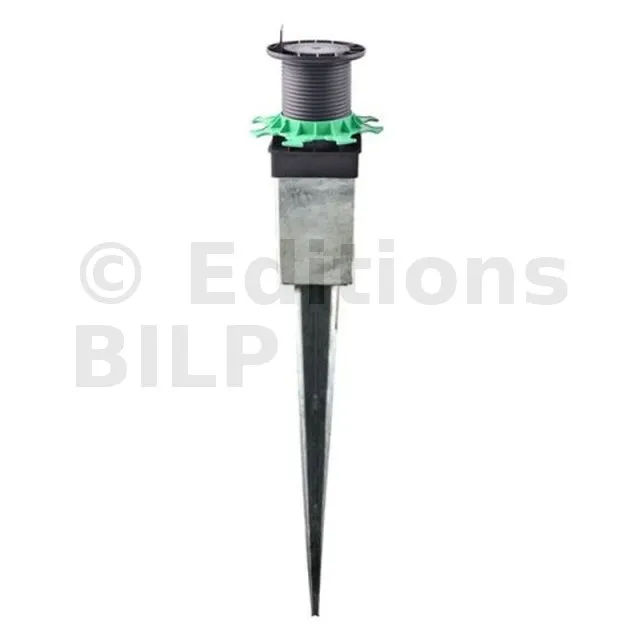

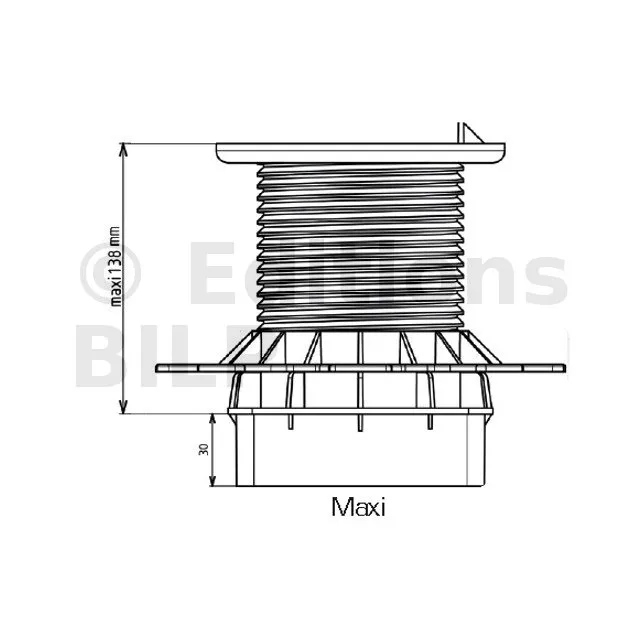

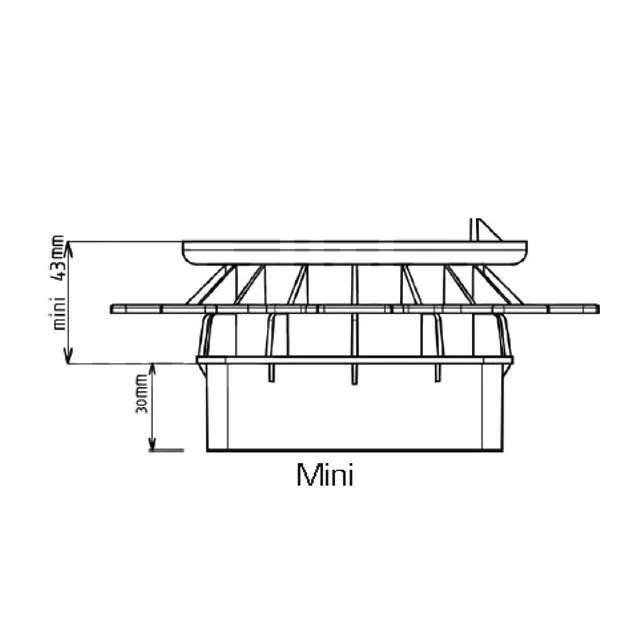

Plot réglable ELEVO pour pieu métallique - Hauteur 43 à 138mm - Réf. IHLVO140LG10000
-
RéférenceIHLVO140LG10000
-
FabricationFrançaise
-
MarqueJOUPLAST
-
Couleur(s)noir, écrou vert
-
MatériauPolypropylène
-
Plage de réglage95mm
-
Diamètre de la tête du plot100mm
-
ContenuPlot réglable (le pieu d’ancrage n’est pas fourni)
-
Résistance en compression500kg (Conforme au DTU 51.4)
-
Méthode de fabricationinjection
-
Norme de fabricationISO 9001
-
Hauteur languette25mm
-
Fixation sur pieu90x90mm
- L’utilisation de ce plot vous permettra de réaliser votre terrasse en bois sans faire préalablement des préparations particulières sur votre terrain.

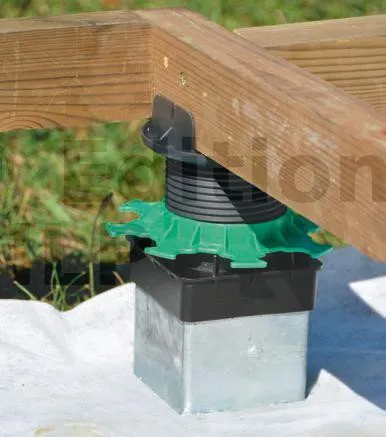

- La tête du plot est munie d’une languette d’appui pour faciliter la fixation de la lambourde en matière bois ou métal et non composite au plot. Il présente également une embase spécifique pour y positionner le pieu métallique (ce type de pieu d’ancrage n’est pas fourni).
- Pour ajuster les niveaux, une plage de réglage de 95 mm en hauteur est possible.
Les avantages du plot réglable pour pieu métallique :
- Aucun besoin de préparer le terrain (pas de travaux de terrassement à prévoir).
- Pas d’utilisation de matériel lourd.
- Pour augmenter la hauteur, vous pouvez utiliser jusqu’à 4 rehausses de 60 mm. Donc jusqu’à 300 mm d’ajustement possible.
- Simplicité et rapidité d’installation.
- Adaptable et pratique sur un terrain en pente.
- Idéale pour les extensions.
- Réglage millimétré de la hauteur, facile à faire grâce à l’écrou unique (la bague verte).
Autres caractéristiques du produit :
- Pas besoin d’une fondation particulière
- Tous les réglages sont manuels
- Conformes à la norme de conformité DTU 43.1 et 51
- Matériau imputrescible
- Résistant aux températures entre -30°C et +60°C
- Résistant aux UV et au GEL
- 100% recyclable
- Résistant au test d’écrasement avec une charge supérieure à 1 Tonne
Préconisation de pose :
- Mettre en place du géotextile sur l’emplacement de la future terrasse.
- Enfoncer les pieux métalliques destinés à recevoir les plots réglables.
- Fixer les embases des plots sur les pieux métalliques.
- Poser les lambourdes en matière bois ou métal et non composite sur le plot.
- Régler les plots de façon à niveler votre platelage.
Recommandations d’utilisation
- L’utilisation de lambourde en matière composite n’est pas conseillée
- Usage extérieur uniquement
- A n’utiliser que pour les terrasses à usage piéton
Plot réglable STD pour lambourdes
Le plot réglable STD pour lambourdes est destiné pour les terrasses à usage piétonnier
Composition d’un plot Jouplast :
- La tête du plot est munie d’une languette d’appui pour la fixation de la lambourde au plot,
- Écrou unique (la bague verte) qui permet le réglage millimétré de la hauteur du plot,
- Flasque de 208 mm de diamètre doté de plusieurs trous pour éviter la rétention d’eau, le bord est chanfreiné pour garder le bon état de votre étanchéité.
- Renforts : pour une résistance accrue en compression
- Rainures autobloquantes en dessous du flasque pour une bonne stabilité du plot par rapport aux forces de glissement.
Caractéristiques du produit
- Tous les réglages se font manuellement
- Installation rapide
- Hauteur variable selon le plot et le besoin de l’utilisateur
- Ne nécessite pas une fondation particulière
- Conforme au DTU 43.1 et 51.4
- Résistance aux intempéries et aux UV
Application
- Création de terrasse bois naturel ou en composite à usage piéton uniquement
Résistance
Résistant au test d’écrasement avec charge supérieure à 1 tonne.
Recommandations d’utilisation
- Terrasse à usage piéton uniquement
- Usage extérieur uniquement
- Ne pas utiliser de lambourde en bois composite
- La pose sur plots se fait uniquement sur un sol stabilisé
Jouplast
Le spécialiste des aménagements extérieurs avec des produits Made in France. Plusieurs gammes vous sont proposées si vous voulez construire une terrasse en bois sur plot tel que les plots réglables, les fixations invisibles, les cales...Les professionnels recommandent !
Mise en oeuvre
Comment poser les plots ?
- La pose sur plot se fait uniquement sur sol stabilisé.
1.Préparer le support
- Sur un terrain :
==> Décaper le sol de sa terre meuble végétale d’environ 15cm. Veillez à donner au fond de forme un niveau régulier.
==> Poser un film géotextile.
==> Effectuer un apport de matériaux concassés pour assurer le drainage de l’installation et compacter le terrain.
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie. - Sur une dalle béton :
==>Vérifier les hauteurs disponibles au seuils. Prévoir : -8 cm pour une terrasse bois (+ 1 cm si utilisation de fixation invisible)
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie.
==> Vérifier que l’écoulement d’eau soit possible. Réaliser éventuellement des canaux d’évacuation pour éviter la rétention d’eau ou la stagnation d’eau.
- Nombre de plot au m2= 4, à adapter selon le platelage réalisé.
Préconisations de pose
- La structure de la terrasse posée sur plot doit être faite avec des lambourdes avec des matières bois ou métal et non composites.
- Les terrasses sont destinées à usage piéton
- Usage extérieur uniquement.
- La pose d’abri de jardin ou de spa n’est pas conforme à l’utilisation de plots.
Tableau de compatibilité - PLOT LAMBOURDE
Plot standard | Plot pour pieux métallique | ||||||
---|---|---|---|---|---|---|---|
Références | HL 10 | HL 20/30 | HL 40/60 | HL 50/80 | 80/140 | HL 140/230 | ELEVO 90 mm |
Rehausse 10 mm (1 maxi) | non compatible | 30/40 mm | 50/70 mm | 60/90 mm | 90/150 mm | 90/150 mm | 100 mm |
Rehausse 60 mm (4 maxi) | non compatible | non compatible | 100/300 mm | 100/300 mm | 110/320 mm | 140/380 mm | 150/300 mm |
Correcteur de pente (4 maxi) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
Support habillage latéral (1 ou 2/plot) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
* Xmm : ajustement hauteur
* Tous les accessoires sont compatibles entre eux.
