- Réf. SAEL300/2X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition estimée dans 10 jours.
4€84
  HT  / sabot
(5.81 € TTC)

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    SAEL300/2X
  • Epaisseur
    2mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Marque
    SIMPSON Strong-Tie

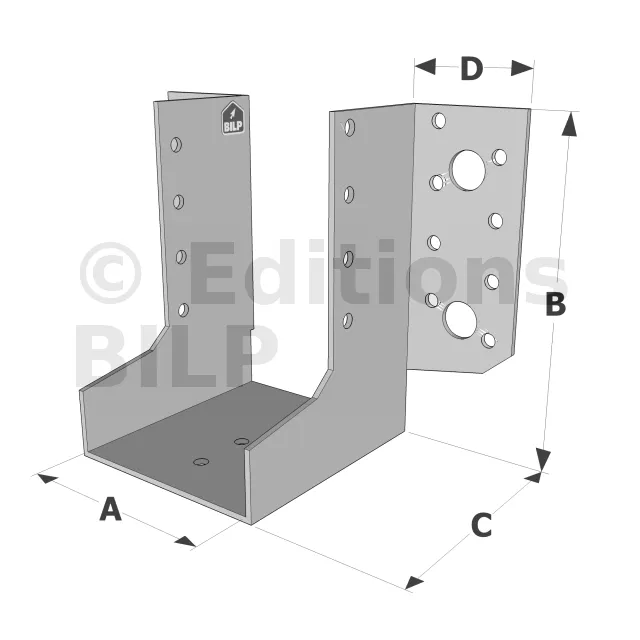

  • Profondeur (C)
    84mm
  • Hauteur minimale du bois porté
    Hauteur(B)+10
  • Hauteur maximale du bois porté
    Hauteur(B)*3/2
  • Largeur (D)
    41.5mm
  • Largeur minimale du bois porté
    Largeur(A)-2mm
  • Perçages sur porteur Ø5 [mm]
    16
  • Perçages sur porté Ø5 [mm]
    8
  • Perçages sur porteur Ø13 [mm]
    4
  • Fixation BOIS/BOIS - clouage total
    Porteur : 16 ; Porté : 8 ; type : pointes annelées CNA Ø4,0 x 50 mm ou vis CSA Ø 5.0 x 40 mm
  • Fixation BOIS/BOIS - clouage partiel
    Porteur : 8 ; Porté : 4 ; type : pointes annelées CNA Ø 4.0 x 50 mm ou vis CSA Ø 5.0 x 40 mm
  • Fixation sur BÉTON ou ACIER
    Porteur : 4 - WA M12-104/5 ; Porté : 8 - CNA Ø4,0 x 50 mm
  • Profondeur (F)
    86mm
  • Largeur maximale du bois porté
    Largeur(A)

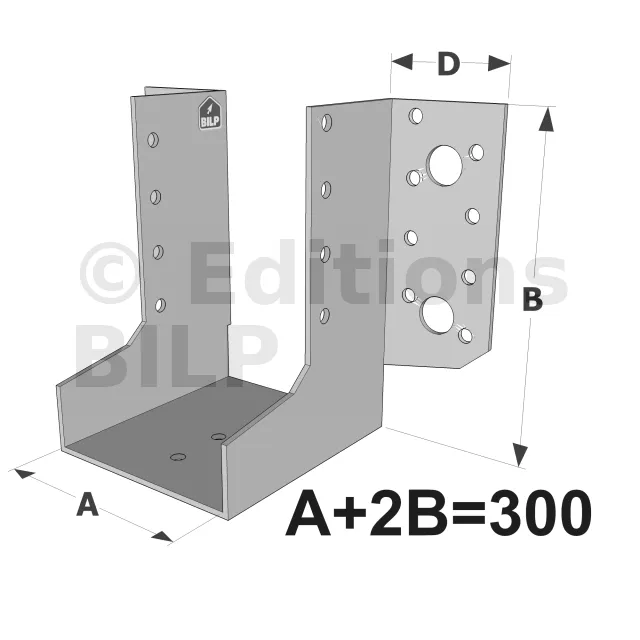

  • Hauteur (B)
    (300-Largeur(A))/2

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Sabots à ailes extérieures, gamme SAE

Découvrez les sabots à ailes extérieures SAE gamme classique : robustesse et facilité pour assembler vos structures bois sans usinage.

Caractéristiques du sabot à ailes extérieures gamme classique :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Épaisseur 2 mm
  • Profondeur : Variée pour s’adapter à différentes tailles de poutres et de chevrons.
  • Perforations : Prédécoupées pour faciliter l’installation avec des vis, des pointes ou des chevilles.
  • Queue d’aronde : Conception permettant une meilleure répartition des charges et une fixation plus solide

Applications du sabot de charpente à ailes extérieures classique :

  • Charpente traditionnelle
    Les sabots SAE sont parfaits pour l’assemblage des structures de charpente traditionnelle, assurant une fixation solide des poutres et des chevrons. Leur robustesse garantit la stabilité de la structure.
  • Poteaux et angles
    Utilisés pour fixer les poteaux et les angles, ces fixations offrent une solution fiable pour maintenir les éléments structuraux en place. Leur conception permet de supporter des charges importantes et de résister aux forces latérales.
  • Fermette et raccords
    Les sabots de charpente à ailes extérieures classique sont utilisés pour l’assemblage des fermettes et des raccords de charpente. Leur épaisseur et leur profondeur assurent une fixation durable et stable.
  • Menuiserie et scellement
    En menuiserie, ces systèmes de fixation trouvent leur utilité dans le scellement des structures, offrant une solution économique et fiable pour des assemblages nécessitant une forte résistance.

Avantages :

  • Robustesse et épaisseur : Fabriqués en acier galvanisé, ces sabots à ailes extérieures classiques sont extrêmement résistants à la corrosion et offrent une épaisseur adaptée pour supporter des charges lourdes.
  • Polyvalence : Disponibles en différentes tailles et profondeurs, les sabots SAE s’adaptent à une variété d’applications, des charpentes aux poteaux, en passant par les angles et les fermettes.
  • Facilité d’installation : Dotés de perforations pour les vis, les pointes et les chevilles, ces sabots pour chevrons sont faciles à installer avec un outillage standard.
  • Durabilité : Leur conception robuste et leur matériau de haute qualité garantissent une longue durée de vie, même dans des conditions climatiques difficiles.

Utilisation et outillage :

  • Vissage et clouage : Les sabots SAE peuvent être installés rapidement et facilement avec des vis, des pointes ou des clous, assurant une fixation solide et durable.
  • Scellement : Pour une fixation encore plus robuste, les sabots à ailes extérieures classiques peuvent être scellés dans le béton ou d’autres matériaux de construction, garantissant une stabilité maximale.
  • Outillage nécessaire : Un outillage de base comme une visseuse, un marteau et des chevilles, suffit pour installer ces sabots de manière efficace.

Développés et largeurs
RéférencesDéveloppés [mm]Largeur [mm]Profondeur [mm]Ancrages sur le porteurFixations sur le porteurFixations sur le porté
SAE200/2X 200 24 - 80 84 2 Ø10 8 5
SAE250/2X 250 24 - 80 84 2 Ø10 12 7
SAEL300/2X 300 24 - 116 84 4 Ø12 18 10
SAEL340/2X 340 24 - 116 84 4 Ø12 22 12
SAEL380/2X 380 24 - 156 84 4 Ø12 22 12
SAEL440/2X 440 24 - 156 84 4 Ø12 28 15
SAEL500/2X 500 24 - 156 84 6 Ø12 34 15

Valeurs Caractéristiques - Connexion bois sur bois - avec vis connecteur SSH

RéférencesValeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
SAE200/2X 2 SSH10.0x40 5 CNA* 5.6 6.3 5.7 6.4 2.1 3.6 5 5
SAE250/2X 2 SSH10.0x40 7 CNA* 7 7.2 6.9 7.2 2 2.7 5 5
SAE300 2 SSH12.0x60 10 CNA* 11.4 11.5 11.4 11.5 3.4 4.1 5 5
SAEL300/2X 2 SSH12.0x60 8 CNA* 10.7 11.4 10.8 11.4 3 4.1 5 5
SAE340 4 SSH12.0x60 12 CNA* 18.4 21 18.4 21 3.8 6.4 10 10
SAEL340/2X 4 SSH12.0x60 10 CNA* 15.3 19.1 15.3 19.7 3.4 6.2 10 10
SAE380 4 SSH12.0x60 12 CNA* 18.4 21 18.4 21 3.8 5.6 10 10
SAEL380/2X 4 SSH12.0x60 10 CNA* 15.3 19.1 15.3 19.7 3.4 5.6 10 10
SAE440 4 SSH12.0x60 15 CNA* 22 23 22 23 4.2 5.3 10 10
SAEL440/2X 4 SSH12.0x60 13 CNA* 19.9 22.7 20 22.8 4 5.3 10 10
SAE500 6 SSH12.0x60 18 CNA* 27.7 33.4 27.7 33.4 4.5 6.5 15 15
SAEL500/2X 6 SSH12.0x60 16 CNA* 24.6 31.7 24.6 32.2 4.3 6.5 15 15
