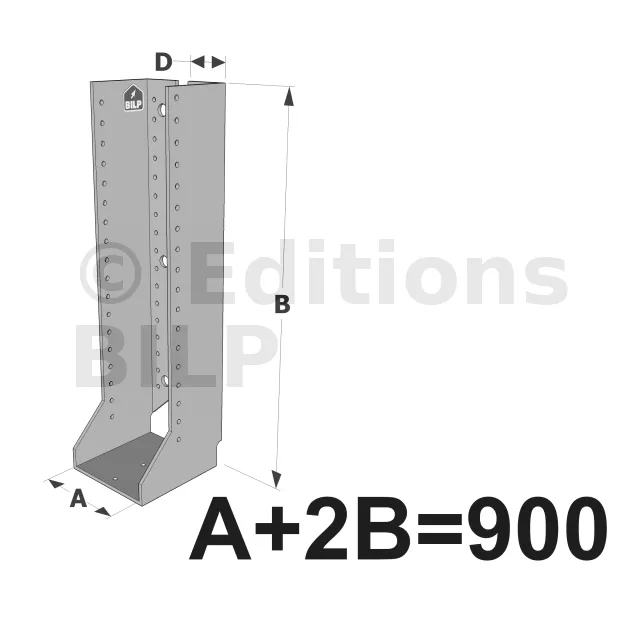

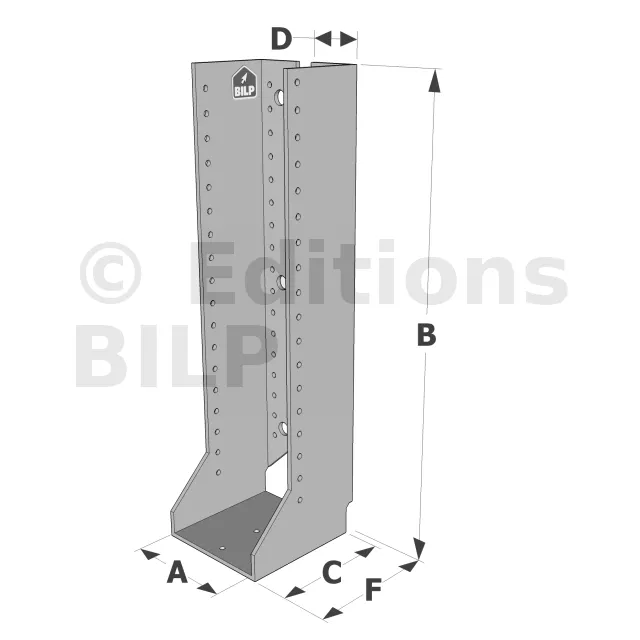

Grands sabots à ailes intérieures, gamme GSI CLASSIQUE (épaisseurs 4mm, profondeur 110mm) - Réf. GSI900/4X

Mise en oeuvre

Fixations
Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETA-04/0013. La fixation sur support rigide nécessite l‘emploi de fixations marquées CE, les préconisations du fabricant doivent être respectées.

Sur porté :

• Pointes annelées CNA Ø4.0 x 50 mm.
• Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø5.0 x 40 mm.
• Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm

Sur porteur :

Support bois :

• Pointes annelées CNA Ø4.0 x 50 mm.
• Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø5.0 x 40 mm.
• Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Support en acier :

• Boulons Ø12 ou Ø10 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton et maçonnerie.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

Clouage total sur bois.

Le clouage total permet d’obtenir la pleine capacité du sabot. Tous les perçages sont utilisés.

Clouage partiel sur bois.

Ce type de clouage ne permet pas d’obtenir la pleine capacité du sabot. Il répond à une mise en oeuvre précise et permet un gain de temps sur chantier.
