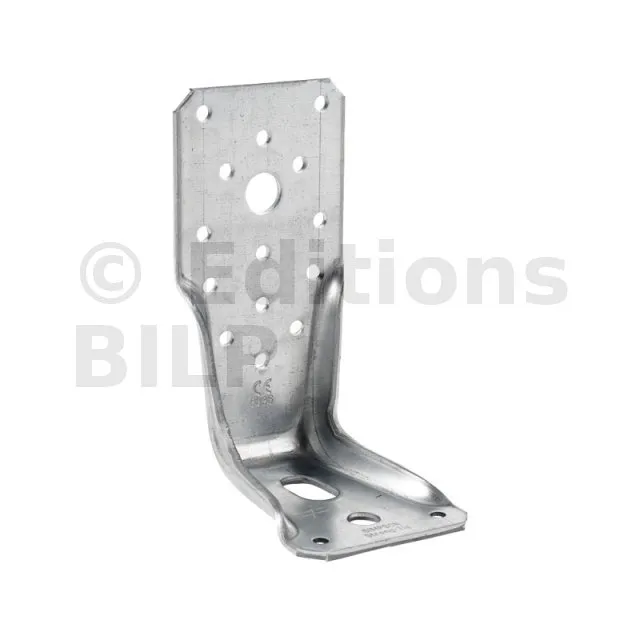

Équerre renforcée pour ossature bois - Réf. AKR135X3L

Équerre renforcée pour ossature bois

Caractéristiques

Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 3 mm.

Avantages

• Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
• Optimisé pour les efforts de traction.

Applications

Support

• Porteur : béton,
• Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation

• Fixation de montants,
• Poteaux bois,
• Murs bois massifs,
• Poutres lamellé-collé périphériques,
• Application poutre sur poutre, ...

Données techniques

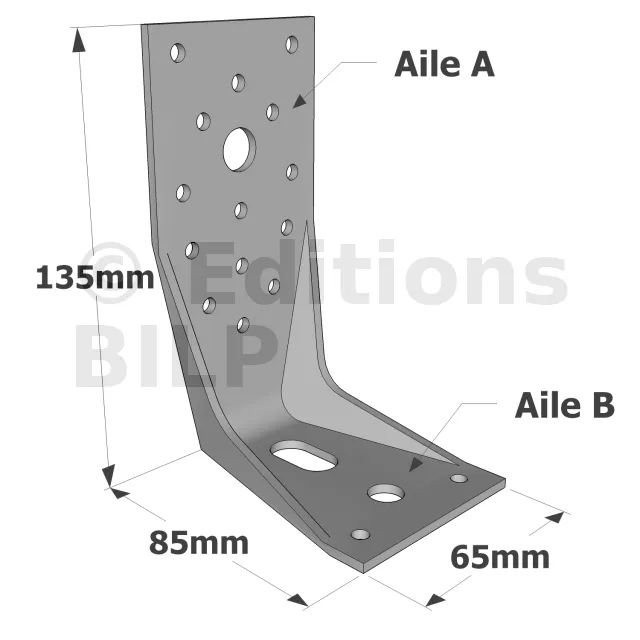

Dimensions

Ci-dessous se trouvent les résistances pour plusieurs configurations. Pour plus d’information, se référer à l’ETA.

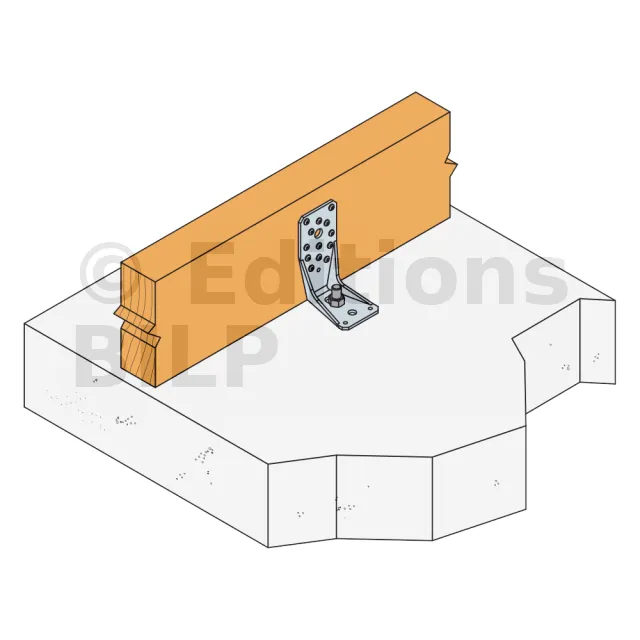

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - 1 équerre

** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.

***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre

** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.

***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

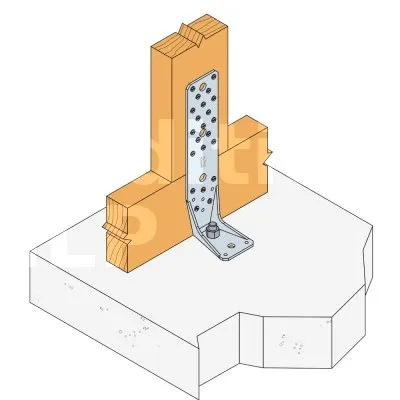

Valeurs caractéristiques simplifiées - Connexion poteau bois sur support rigide - 1 équerre

** Se référer à la gamme de produit d’ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.

***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

Valeurs caractéristiques - Bois sur béton - Vis connecteurs Ø12 - 1 équerre

Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords.

Valeurs caractéristiques - Bois sur dalle béton - 1 Equerre
