Ancrage IPN - Réf. HE135
-
RéférenceHE135
-
Epaisseur4mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

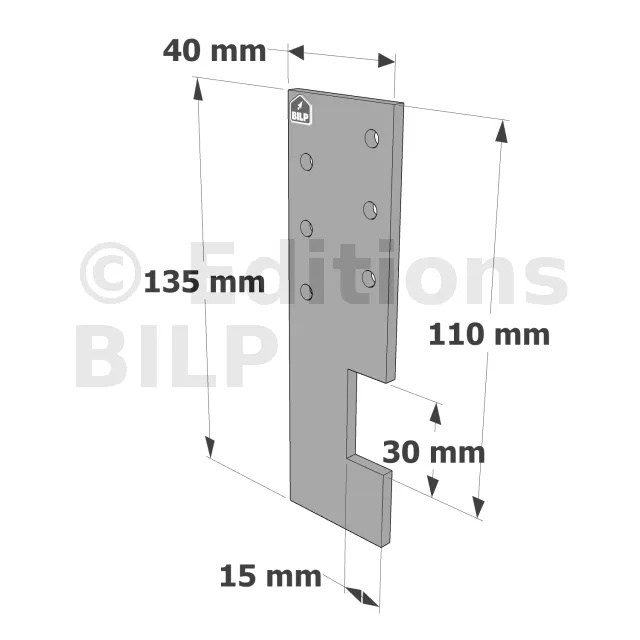

Largeur (D)15mm
-
Hauteur (C)30mm
-
Largeur (B)40mm
-
Perçages6Ø5
-
Hauteur (E)110mm

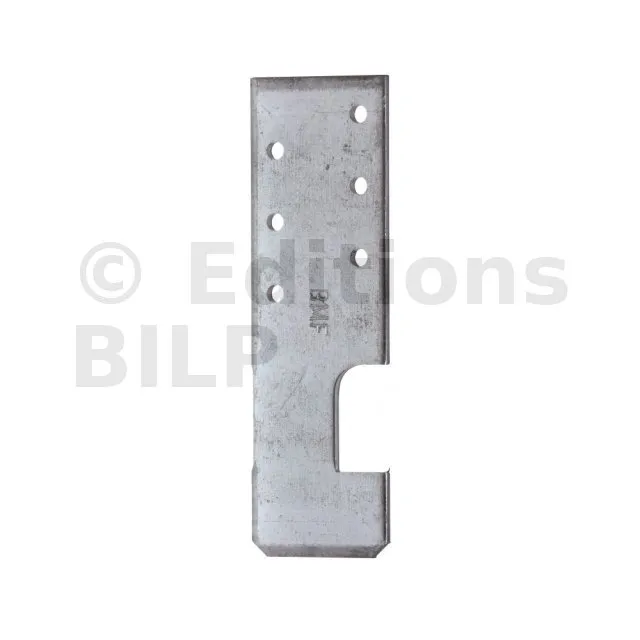

Ancrage IPN

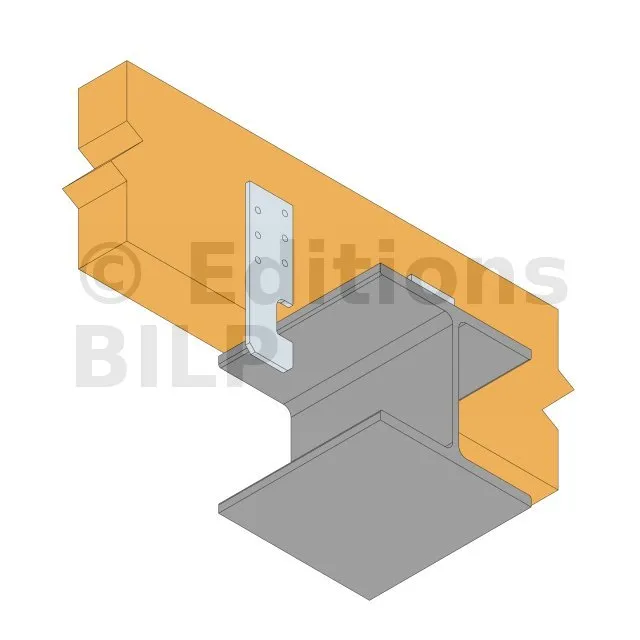

L‘ancrage IPN permet la fixation de solive bois sur poutre en I métallique de type IPN. Cette fixation est assurée par encoches.
Caractéristiques
Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 4 mm.
Avantages
- Fixé à l’IPN sans fixation.
Applications
Support
- IPN,
- Poutre en bois, ...
Domaines d’utilisation

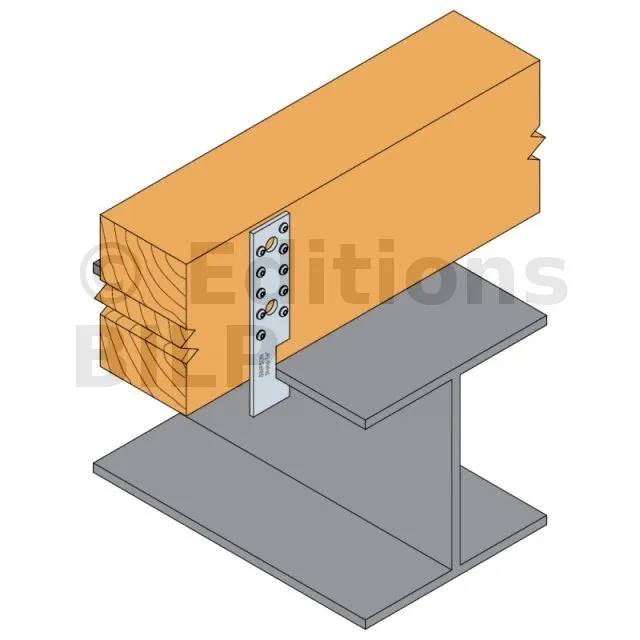

- Fixation de poutre bois sur poutre IPN,
- Fixation de poutre IPN sur poutre bois, ...
Données techniques
Dimensions

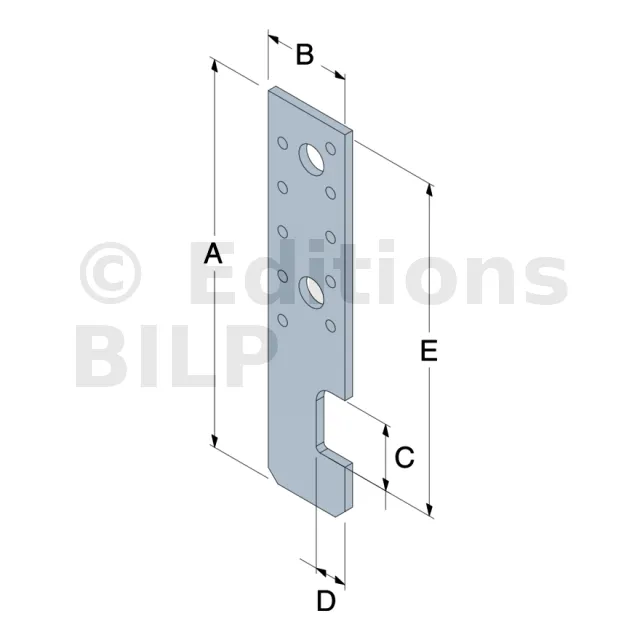

| Références | DB nr. | NOBB nr. | Dimensions [mm] | Perçages | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | Ep. | Ø | Nombre | |||
| HE135 | 1837230 | 46450297 | 135 | 40 | 30 | 15 | 4 | 5 | 6 |
| HE175 | 8977894 | 21593900 | 175 | 40 | 30 | 15 | 4 | 5+13 | 10+2 |

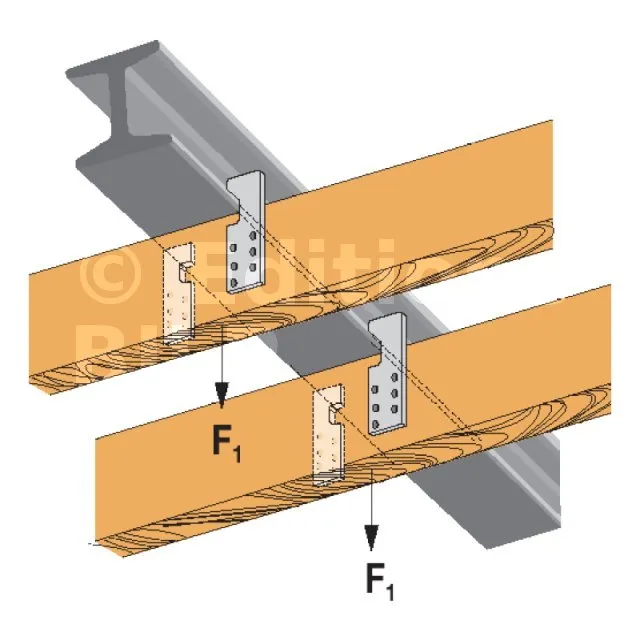

Valeurs caractéristiques - 2 ancrages HE par connexion
| Références | Valeurs Caractéristiques R1,k - 2 ancrages HE par connexion [kN] | ||
|---|---|---|---|
| Nombre de fixation par HE | CNA4.0x35 | CNA4.0x50 | |
| HE135 | 6 | 15.6 | 18.8 |
| HE175 | 10 | 18.8 | 18.8 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer au site web ou à l’ETE-07/0285.
Les valeurs du tableau ci-dessus sont données pour 2 HE, si utilisation de 4 HE, multiplier les valeurs par 2.
