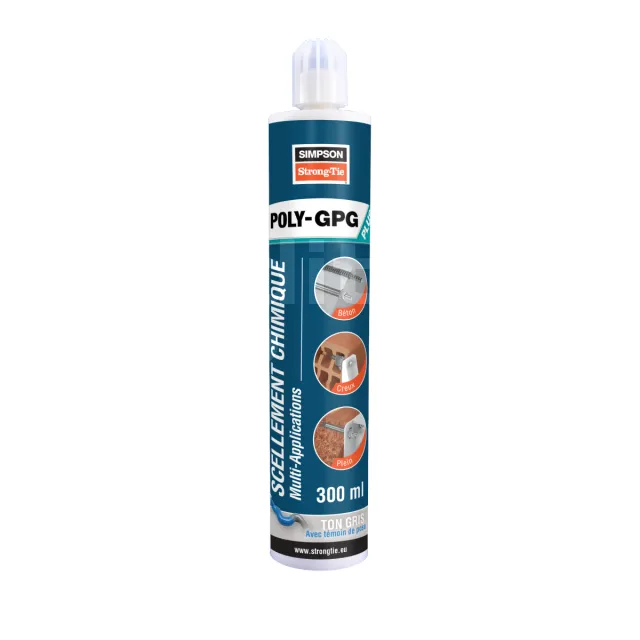

Résine multi-applications avec témoin de pose - Ton pierre - 300ml - Réf. POLYGPG+300B-FR

Caractéristiques

Agréments techniques : ETA-19/0420 ; ETA-19/0627 ; ETA-19/0626 ;
Déclarations de performance : DoP-e19-0420.pdf ;
Fiches de données de sécurité : FR-FDS / POLY-GPG PLUS ;

Matière

• Résine méthacrylate sans styrène

Avantages

• Temps de prise rapide : gain pour l’utilisateur,
• Gain de temps et sécurité de pose : le temps de prise ne se calcule plus, il se voit !
• Utilisation possible en intérieur.
• Très bonne tenue dans le temps
• Valeur d’adhérence élevée dans le béton et les maçonneries pleines et creuses
• Utilisation possible en trous inondés (sauf eau de mer)
• Tenue au feu 180 min.

Applications

Support

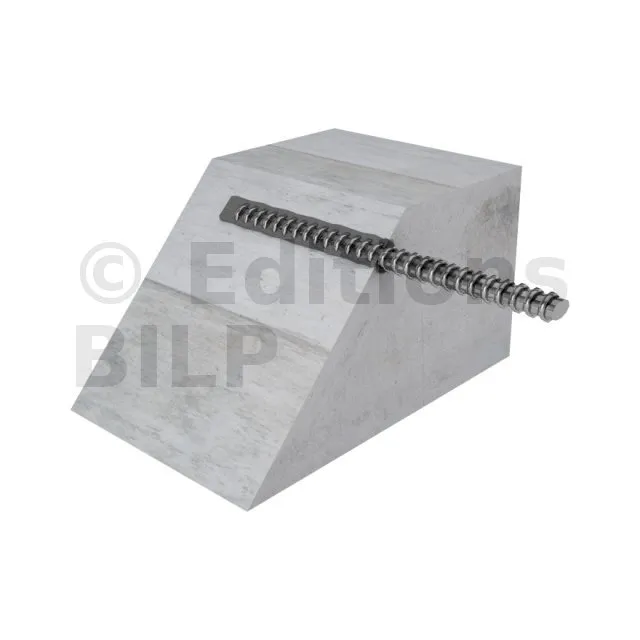

Béton non fissuré : M8 à M24 / fer à béton Ø8 à Ø25

• Charges statiques ou quasi statiques
• Béton sec ou humide
• Trous inondés (sauf eau de mer)
• Installation au plafond autorisée

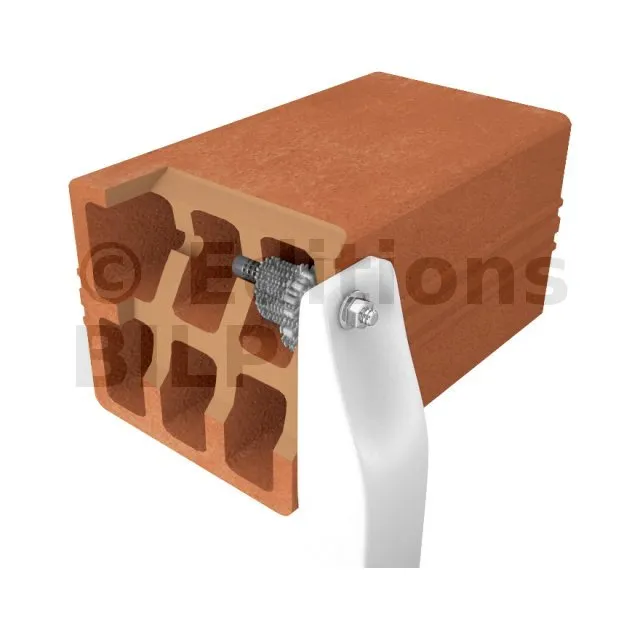

Maçonneries pleines et creuses : M6 à M12

• Charges statiques et quasi statiques
• Conditions ambiantes sèches ou humides (catégorie p/p)

Raccords d’armatures posées sur poteau C12/15 - C50/60 : barre d’armature Ø8 à Ø12

• Charges statiques et quasi statiques
• Exposition au feu R180

Domaines d’utilisation

• Stores, gonds de volets/portails, antennes,
• Climatiseurs, chauffe eau, sanitaires, radiateurs,

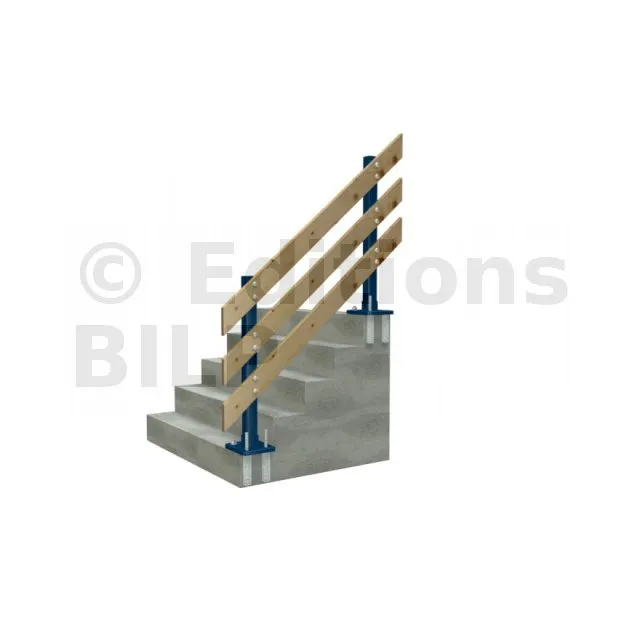

• Mains courantes/clôtures,
• Connexions structurelles avec reprises de fers.

Données techniques

Références

Résistance design - Traction – NRd [kN] – Acier au carbone 5.8

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction – NRd [kN] – Acier inoxydable A4-70

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier au carbone 5.8

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier inoxydable A4-70

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Moment de flexion - MRd [Nm] - Béton

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Acier au carbone ≥ 4.6 / Acier inoxydable≥ A2-70

Maçonnerie :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE.
2. Pour les charges combinées en traction et cisaillement ou les groupes d’ancrage avec l’influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
3. Plage de température : -40°C/+40°C (Tmoy = +24°C).
4. Coefficient β pour les tests in-situ suivant ETAG 029 voir ETA-19/XXXX ; Annexe C2.
5. Les déplacement sous charge de service voir ETA-19/0240 ; Annexe C2 & C3.

Résistance design - Moment de flexion - MRd [Nm] - Maçonnerie

Maçonnerie :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE.
2. Pour les charges combinées en traction et cisaillement ou les groupes d’ancrage avec l’influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
3. Plage de température : -40°C/+40°C (Tmoy = +24°C).
4. Coefficient β pour les tests in-situ suivant ETAG 029 voir ETA-19/XXXX ; Annexe C2.
5. Les déplacement sous charge de service voir ETA-19/0240 ; Annexe C2 & C3.

Résistance design - Traction – NRd [kN] – Fer à béton

Résistance design - Cisaillement - VRd [kN] – Fer à béton

Résistance design - Moment de flexion - MRd [Nm] - fer à béton
