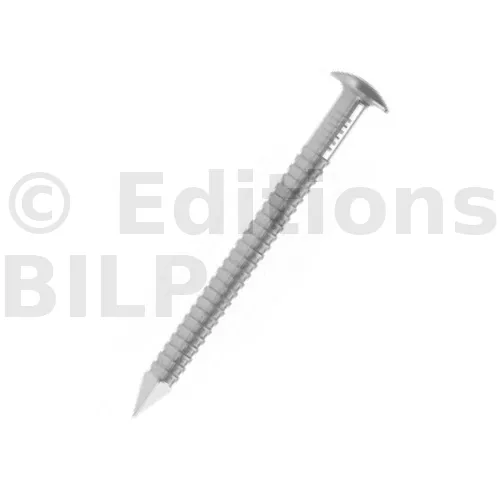

Pointe annelée tête bombée - Inox A2 D=2.3mm, L=35mm, CDT1KG - ARA22.3X35 - Réf. 75031
La pointe annelée tête légèrement bombée inox ARA2 est principalement utilisée pour des bardages en extérieur.
-
Référence75031
-
MatériauAcier inoxydable A2 (304) suivant NF EN 10088.
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Longueur du filet30mm
-
Diamètre de la tête5.5mm
Caractéristiques
Déclaration de performance : FR-DoP-h17/0019-04
Matière
- Acier Inoxydable A2 très bonne résistance à la corrosion et plus résistant mécaniquement que le A4.
Avantages
- Clous pour bardages bois extérieur, en fixation visible, tête légèrement bombée pour une fixation et une étanchéité impeccable.
- Corps annelée pour une meilleures résistance à l’arrachement.
- Fixation de toutes essences de bois sur bois.
- Étanchéité parfaite assurée grâce à la tête légèrement bombée.
Applications
Support
- Bois massif.
Domaines d’utilisation
- Fixation de tous types de lames de bardage bois en extérieur.
Données techniques
Dimensions
| Références | Code article] [mm] | Dimensions fixations [mm] | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | da | Ah | ht | lg | lp | ||
| ARA22.3X35 | 75031 | 2.3 | 35 | 5.5 | 23.5 | 1.2 | 30 | 3.2 |
| ARA22.3X45 | 75032 | 2.3 | 45 | 5.5 | 23.5 | 1.2 | 35 | 3.2 |
| ARA22.3X50 | 75033 | 2.3 | 50 | 5.5 | 23.5 | 1.2 | 40 | 3.2 |
| Références | Propriétés caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90°[fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête -fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction -ftens,k [ftens.k] [kN] | |
| ARA22.3X35 | 1839 | 8.5 | 22.8 | 3.2 |
| ARA22.3X45 | 1839 | 8.5 | 22.8 | 3.2 |
| ARA22.3X50 | 1839 | 8.5 | 22.8 | 3.2 |
