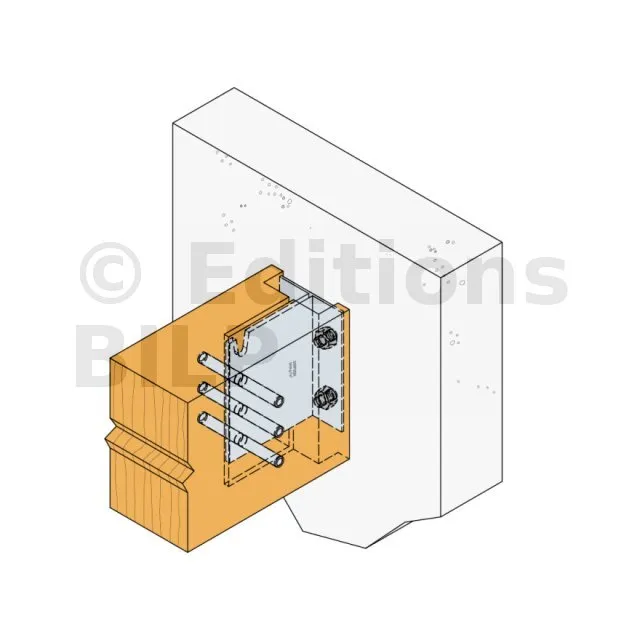

Etrier à âme intérieure pour le BOIS/BETON/ACIER - Réf. BTC480-B
-
RéférenceBTC480-B
-
Code EAN
-
Fabricationfrançaise
-
Hauteur poutre min.[mm]520mm
-
Épaisseur t26mm
-
Épaisseur t13mm
-
Profondeur (B)128mm
-
Largeur (C)96mm
-
Perçages sur porté Ø1312
-
Perçages sur porteur Ø148
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
Caractéristiques
Agréments techniques : ETA-07/0245 ;
Déclarations de performance : FR-DoP-e07/0245 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Assemblage invisible,
- Connexion sur béton,
- Utilisable pour de faibles largeurs de poutres portées,
- Utilisable pour des configurations en pente.
Applications
Support
- Porteur : béton, acier,
- Porté : bois massif, bois lamellé-collé, bois composite, ...
Domaines d’utilisation
- Solives,
- Pannes,
- Poutres porteuses,
- Configuration en pente possible jusqu’à un angle de 45°.
Données techniques
Dimensions

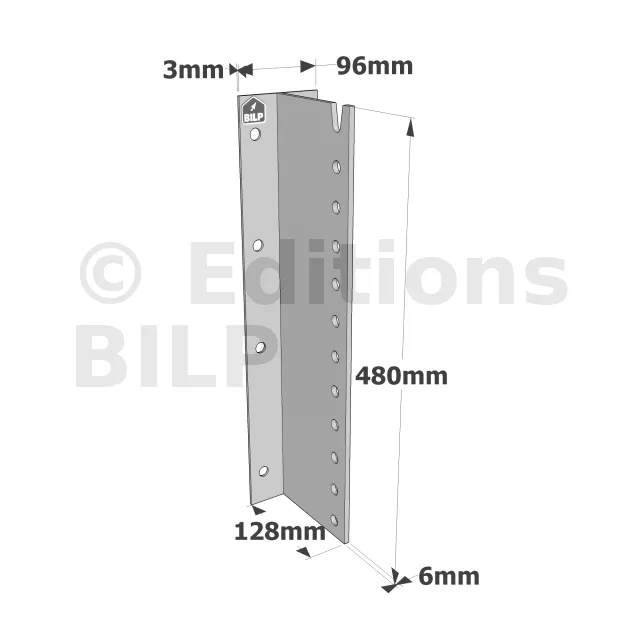

Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||
---|---|---|---|---|---|---|---|---|
Hauteur | A | B | C | t1 | t2 | Ø14 | Ø13 | |
Min. | ||||||||
BTC120-B | 160 | 120 | 128 | 96 | 3 | 6 | 2 | 3 |
BTC160-B | 200 | 160 | 128 | 96 | 3 | 6 | 4 | 4 |
BTC200-B | 240 | 200 | 128 | 96 | 3 | 6 | 4 | 5 |
BTC240-B | 280 | 240 | 128 | 96 | 3 | 6 | 4 | 6 |
BTC280-B | 320 | 280 | 128 | 96 | 3 | 6 | 6 | 7 |
BTC320-B | 360 | 320 | 128 | 96 | 3 | 6 | 6 | 8 |
BTC360-B | 400 | 360 | 128 | 96 | 3 | 6 | 6 | 9 |
BTC400-B | 440 | 400 | 128 | 96 | 3 | 6 | 8 | 10 |
BTC440-B | 480 | 440 | 128 | 96 | 3 | 6 | 8 | 11 |
BTC480-B | 520 | 480 | 128 | 96 | 3 | 6 | 8 | 12 |
BTC520-B | 560 | 520 | 128 | 96 | 3 | 6 | 8 | 13 |
BTC560-B | 600 | 560 | 128 | 96 | 3 | 6 | 8 | 14 |
BTC600-B | 640 | 600 | 128 | 96 | 3 | 6 | 8 | 15 |
NB : Les références BTC480-B, BTC520-B, BTC560-B et BTC600-B sont disponibles sur demande. Délai de livraison, nous consulter.
Valeurs Caractéristiques - Solive bois sur support rigide - R1,k et R2,k
Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Porteur | Porté | R1,k | R2,k | |||||||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
80 | 100 | 120 | 140 | 160 | 180 | 80 | 100 | 120 | 140 | 160 | 180 | |||||
BTC120-B | 2 | Ø 12 | 3 | STD12 | 11.5 | 12.7 | 14.2 | 15.8 | 17.2 | 17.2 | 7.7 | 8.5 | 9.5 | 10.5 | 11.5 | 11.5 |
BTC160-B | 4 | Ø 12 | 4 | STD12 | 18.5 | 20.4 | 22.8 | 25.3 | 27.8 | 27.8 | 13.9 | 15.3 | 17.1 | 19 | 20.9 | 20.9 |
BTC200-B | 4 | Ø 12 | 5 | STD12 | 26.7 | 29.4 | 32.7 | 36.4 | 40.3 | 40.3 | 21.4 | 23.5 | 26.2 | 29.1 | 32.2 | 32.2 |
BTC240-B | 4 | Ø 12 | 6 | STD12 | 35.8 | 39.4 | 43.8 | 48.6 | 53.8 | 54.3 | 29.8 | 32.8 | 36.5 | 40.5 | 44.8 | 45.3 |
BTC280-B | 6 | Ø 12 | 7 | STD12 | 45.6 | 50.1 | 55.6 | 61.7 | 68.3 | 69.4 | 39.1 | 42.9 | 47.7 | 52.9 | 58.5 | 59.5 |
BTC320-B | 6 | Ø 12 | 8 | STD12 | 56 | 61.4 | 68.1 | 75.5 | 83.4 | 85.5 | 49 | 53.7 | 59.6 | 66.1 | 73 | 74.8 |
BTC360-B | 6 | Ø 12 | 9 | STD12 | 66.8 | 73.1 | 80.9 | 89.6 | 99 | 102.2 | 59.4 | 65 | 71.9 | 79.6 | 88 | 90.8 |
BTC400-B | 8 | Ø 12 | 10 | STD12 | 77.9 | 85.1 | 94 | 104.1 | 114.8 | 119.5 | 70.1 | 76.6 | 84.6 | 93.7 | 103.3 | 107.6 |
BTC440-B | 8 | Ø 12 | 11 | STD12 | 89 | 97.2 | 107.3 | 118.7 | 130.9 | 133.3 | 81 | 88.4 | 97.5 | 107.9 | 119 | 121.2 |
BTC480-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 92.1 | 100.4 | 110.6 | 122.3 | 134.8 | 134.8 |
BTC520-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
BTC560-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
BTC600-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
La valeur R2,k est calculée comme R2,k = R1,k x (nb de broches - 1) / (nb de broches).
La broche supérieure n’est pas considérée pour la reprise de charge au soulèvement car elle est placée dans un perçage ouvert.
La résistance des ancrages et leur nombre doivent être vérifiés selon l’ETE et le type de support. Le nombre d’ancrages donné dans le tableau ci-dessus est un maximum. Si la résistance des ancrages est décisive, il faudra alors la considérer pour l’assemblage.
Valeurs Caractéristiques - Solive bois sur support rigide - R3,k et R4,k
Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | Fixations | Valeurs caractéristiques - Bois C24 [kN] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Porteur | Porté | R3,k | Porteur | Porté | R4,k | |||||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Qté | Type | Qté | Type | ||||||||
60 | 80 | 100 | 120 | 140 | 160 | 180 | ||||||||||
BTC120-B | 2 | Ø12 | 3 | STD12 | 2.6 | 2.9 | 3.5 | 4 | 4.5 | 5.2 | 5.3 | 2 | Ø12 | 3 | STD12 | 6,7/kmod |
BTC160-B | 4 | Ø12 | 4 | STD12 | 3.2 | 3.9 | 4.4 | 5 | 5.9 | 6.5 | 7 | 4 | Ø12 | 4 | STD12 | 13,4/kmod |
BTC200-B | 4 | Ø12 | 5 | STD12 | 4 | 4.9 | 5.5 | 6.3 | 7.2 | 7.8 | 8.8 | 4 | Ø12 | 5 | STD12 | 13,4/kmod |
BTC240-B | 4 | Ø12 | 6 | STD12 | 4.8 | 5.7 | 6.6 | 7.5 | 8.4 | 9.1 | 10.4 | 4 | Ø12 | 6 | STD12 | 13,4/kmod |
BTC280-B | 6 | Ø12 | 7 | STD12 | 5.6 | 6.5 | 7.6 | 8.7 | 9.6 | 10.4 | 11.9 | 6 | Ø12 | 7 | STD12 | 20,1/kmod |
BTC320-B | 6 | Ø12 | 8 | STD12 | 6.4 | 7.3 | 8.6 | 9.7 | 10.8 | 11.8 | 13.4 | 6 | Ø12 | 8 | STD12 | 20,1/kmod |
BTC360-B | 6 | Ø12 | 9 | STD12 | 7.2 | 8.1 | 9.5 | 10.8 | 12 | 13.2 | 14.9 | 6 | Ø12 | 9 | STD12 | 20,1/kmod |
BTC400-B | 8 | Ø12 | 10 | STD12 | 8 | 8.9 | 10.5 | 11.9 | 13.2 | 14.7 | 16.4 | 8 | Ø12 | 10 | STD12 | 26,8/kmod |
BTC440-B | 8 | Ø12 | 11 | STD12 | 8.8 | 9.7 | 11.4 | 13 | 14.4 | 16.1 | 17.8 | 8 | Ø12 | 11 | STD12 | 26,8/kmod |
BTC480-B | 8 | Ø12 | 12 | STD12 | 9.6 | 10.6 | 12.4 | 14.1 | 15.6 | 17.6 | 19.3 | 8 | Ø12 | 12 | STD12 | 26,8/kmod |
BTC520-B | 8 | Ø12 | 12 | STD12 | 10.4 | 11.4 | 13.3 | 15.1 | 16.8 | 19.1 | 20.8 | 8 | Ø12 | 12 | STD12 | 26,8/kmod |
BTC560-B | 8 | Ø12 | 12 | STD12 | 11.2 | 12.3 | 14.3 | 16.2 | 18 | 20.5 | 22.3 | 8 | Ø12 | 12 | STD12 | 26,8/kmod |
BTC600-B | 8 | Ø12 | 12 | STD12 | 12 | 13.2 | 15.2 | 17.3 | 19.2 | 22 | 23.8 | 8 | Ø12 | 12 | STD12 | 26,8/kmod |
La résistance des ancrages et leur nombre doivent être vérifiés selon l’ETE et le type de support. Le nombre d’ancrages donné dans le tableau ci-dessus est un maximum. Si la résistance des ancrages est décisive, il faudra alors la considérer pour l’assemblage.
Fixations
Sur porteur béton :
- Cheville mécanique Ø12, WA M12-104/5,
- Ancrage chimique : résine AT-HP + tige fileté LMAS M12-150/35.
Sur porteur acier :
Sur porté :
- Broches STD Ø12 dont la longueur doit correspondre à la largeur de la poutre portée.
Installation

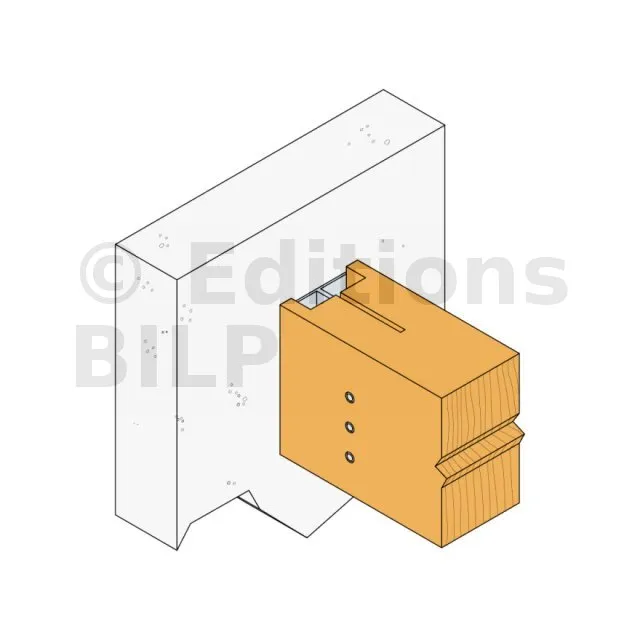

1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée.
2. Identifier la position des broches sur la poutre avant de percer transversalement.
3. Insérer uniquement la 1ère broche dans la poutre sur la partie supérieure.
4. Fixer l’étrier sur le support à l’aide de la fixation adaptée Ø12 mm.
5. Présenter la poutre portée de manière à placer la broche déjà en place dans l’encoche de l’étrier.
6. Mettre en place les broches restantes.
